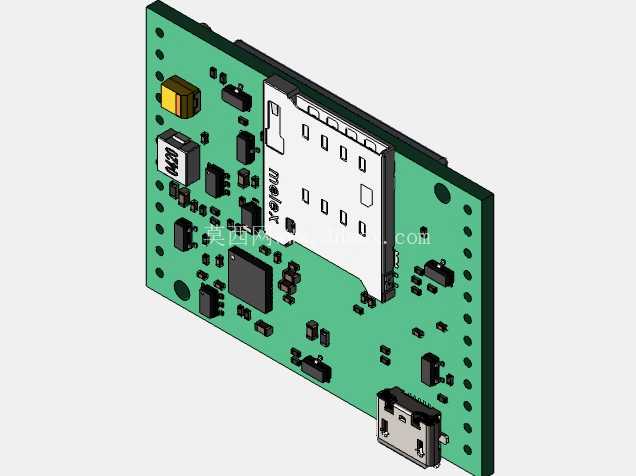

SIM7600通讯模块电路板结构设计

项目分类:通讯工具类 发布时间:2026-07-14 ID:1196303
  • SIM7600通讯模块电路板结构设计

  在物联网终端、工业远程数传、车载通讯单元的硬件开发环节,通讯模块的电路板集成设计直接决定整套设备的通讯稳定性与空间适配性,SIM7600作为多频段蜂窝通讯模组,其载板设计需要兼顾元件布局合理性、接口易用性与安装兼容性。这块载板采用FR-4环氧玻纤基板作为基础载体,绿色阻焊层覆盖非焊接区域,既可以保护铜箔线路不受氧化腐蚀,也能在生产焊接环节避免相邻焊盘出现连锡短路问题。板上核心区域预留了SIM卡卡槽安装位,采用沉板式卡座设计,卡槽周边预留了ESD保护器件的贴装位置,可在SIM卡插拔过程中释放静电脉冲,避免通讯主控芯片被静电击穿损坏。

  电源输入端口设置在板边侧方,搭配大容量钽电容与多层陶瓷电容组合的滤波电路,能够滤除外部供电线路中的纹波干扰,在模块进行大功率信号发射时,也能提供足够的瞬时电流支撑,避免出现电压跌落导致的模块重启问题。USB通讯接口采用Micro USB形式布置在板端边缘,接口两侧预留了固定焊盘,可在频繁插拔数据线时提升接口与基板的结合强度,避免焊盘脱落导致的通讯失效。板载的状态指示LED采用不同颜色区分电源、网络注册、数据传输状态,在设备调试阶段无需连接上位机即可直观判断模块运行状态,大幅降低现场调试的排查难度。

  从安装边界来看,整板采用规则矩形轮廓,板边均匀布置了金属化安装孔,孔位间距符合主流嵌入式终端的安装孔距标准,可直接通过铜柱固定在设备内部的安装位上,无需额外设计转接支架。板上元件布局遵循信号流向原则,射频通路区域预留了完整的地铜铺陈区域,天线馈点位置避开了高频干扰源,可减少信号传输过程中的衰减与杂散干扰。在实际选型适配过程中,结构工程师可直接基于该三维模型核对板上元件的高度尺寸,确认与设备外壳的内部间隙是否满足安全距离要求,避免组装过程中出现元件与壳体干涉的问题;硬件工程师也可参考该布局优化外围电路的走线设计,缩短高频信号的传输路径,提升整体通讯链路的可靠性。

  不同于通用的最小系统板设计,这块载板集成了完整的外围防护电路,可直接嵌入到智能网关、远程监测终端、车载T-BOX等设备中使用,无需额外搭建外围辅助电路,能够缩短硬件开发的周期。在生产组装环节,板上所有元件均采用表面贴装工艺,可适配常规SMT生产线的贴装流程,无需特殊工艺处理,能够有效控制批量生产的加工成本。板边预留的测试点可在生产测试环节快速对接测试工装,完成模块功能的全流程检测,提升出厂良品率。
