220VAC转5V多路光耦隔离电路模块

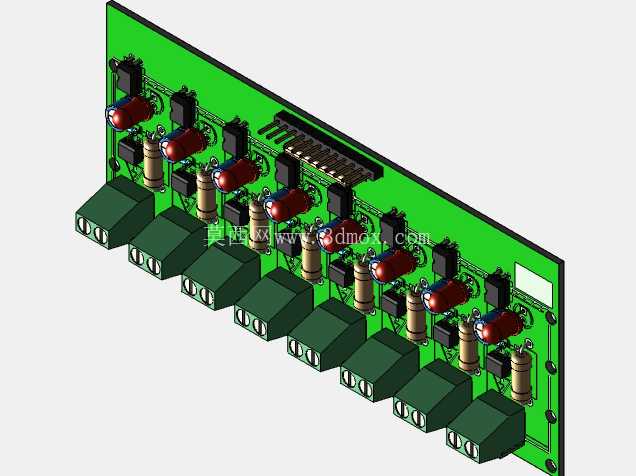

　　这款多路光耦隔离模块，核心定位是解决工业控制场景里强电侧与弱电侧的信号交互隔离问题，在实际工控项目里，220V交流侧的开关量信号往往不能直接接入单片机、PLC这类5V工作电压的弱电控制单元，一旦出现串扰、电压倒灌，轻则导致信号采集失真，重则直接烧毁主控板卡，这类光耦模块就是为了切断两侧的电气直接连接，仅通过光信号完成信号传递，从物理层面规避共模干扰、高压串入的风险。从电路布局来看，整板采用直插式排布设计，单路通道选用常见的PC817光耦器件，搭配限流电阻、整流电容、输入侧接线端子，每一路通道都做了独立的电气间隙预留，避免多路信号之间出现爬电问题，板载的8路通道可以同时对接8路220V交流开关信号，比如设备的交流接触器辅助触点反馈、强电按钮信号、限位开关的交流侧输出，都可以通过这个模块转换成主控侧可识别的5V直流电平信号。

　　设计过程中首先考虑的是安装适配性，模块采用直插式接线端子作为输入输出接口，输入端子对应每一路220V信号接入，输出端采用排针接口，可以直接插接到标准2.54mm间距的主控板排座上，不需要额外做转接线材，板体的安装孔位预留了标准M3螺丝的固定位置，既可以直接卡在DIN导轨上搭配工控柜内的标准安装条使用，也可以通过铜柱固定在设备内部的安装平面上，整体板体的宽度控制在100mm以内，长度适配8路通道的排布需求，不会占用柜内过多的安装空间。

　　从功能实现逻辑上，每一路的输入侧先通过阻容降压、整流滤波将220V交流信号转换成适合光耦输入侧工作的低压直流信号，驱动光耦内部的发光二极管点亮，光耦输出侧的光敏三极管接收到光信号后导通，输出与主控侧匹配的5V电平信号，整个传递过程中输入与输出侧没有直接的电气连接，隔离耐压可以满足常规工业场景的绝缘要求，避免强电侧的浪涌、尖峰电压串入弱电系统。实际选型使用时，需要注意每一路的输入信号电流匹配，板载的限流电阻已经按照220VAC输入的常规工况做了参数匹配，不需要使用者额外外接限流元件，输出侧的上拉电阻可以根据对接主控的输入电平要求做适配调整，默认参数适配5VTTL电平输入，如果是3.3V系统也可以通过更换输出侧上拉电阻完成适配。

　　模块的元件排布遵循强弱电分离的原则，220V输入侧的端子全部布置在板体的一侧，5V输出侧的排针布置在板体的另一侧，两个区域之间预留了足够的安全距离，避免接线过程中强弱电线路误碰导致短路，板上的电容全部采用卧式贴板安装，降低整体板体的安装高度，适配设备内部狭小的安装空间，不会和周边的其他板卡、结构件产生干涉。在工业自动化生产线、配电控制柜、小型非标设备的信号采集场景里，这类光耦隔离模块是非常常用的信号转换部件，相比自己零散搭建光耦隔离电路，集成化的模块可以减少设计阶段的原理图绘制、PCB打样、元件焊接调试的工作量，直接选型安装就可以完成信号隔离转换的功能，同时标准化的布局也能减少手工搭线带来的接线错误、绝缘不足等问题，提升设备整体的电气稳定性。
