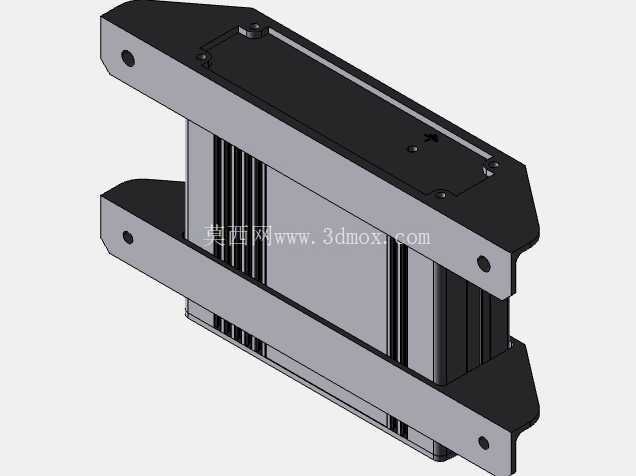

TeltonicaTSW101以太网交换机3D打印安装支架

在工业现场网络部署、弱电集成施工、户外通信设备挂载这类场景里，以太网交换机的安装固定一直是容易被忽略但直接影响运维效率的环节，尤其是Teltonica TSW101这类面向工业场景的以太网供电交换机，本身需要兼顾散热空间、安装牢固度、布线便利性，常规的通用安装架要么无法匹配设备的外壳轮廓，要么会遮挡散热鳍片影响长时间运行的稳定性，要么安装孔位偏差导致现场需要二次打孔改件，拖慢施工进度。这款安装支架就是针对该型号交换机的实际安装需求设计的3D打印适配固定结构，从结构适配到安装边界都做了针对性的匹配。

从实际使用场景来看，这类支架主要应用在工业控制柜内导轨旁挂载、户外通信箱内壁固定、小型设备机架侧装、AGV小车内网络模块固定这类场景，不需要额外做定制钣金折弯件，3D打印制作的周期短，小批量部署的时候成本远低于开模做定制冲压件，而且结构强度完全能满足工业场景的固定需求，不会因为设备运行的轻微震动出现松脱。设计的时候首先考虑的是设备的散热需求，支架和交换机外壳接触的位置做了避空，不会压住设备侧面的散热鳍片，上下两个固定臂的间距刚好卡在设备外壳的加强筋位置，既不会遮挡散热风道，又能把设备牢牢夹持住，避免设备在支架内出现窜动。

安装孔位的设计是整个结构的核心，四个安装孔的尺寸完全适配M4规格的螺纹热熔插入件，插入件的预埋深度对应8毫米长度的规格，安装的时候不需要在支架上攻丝，热熔铜螺母嵌进去之后，反复拆装也不会出现滑牙的问题，比直接在3D打印件上攻丝的耐用性高很多，适合现场可能需要调整设备位置、反复拆装维护的场景。四个安装孔的孔位间距做了冗余适配，既可以直接用螺丝固定在平整的控制柜内壁、安装板上，也可以搭配扎带固定在铝型材机架、网格桥架上，适配不同的现场安装条件，不需要额外做转接件。

从外形尺寸和安装边界来看，支架整体采用双侧夹臂的结构，上下两个安装臂向外延伸，超出设备本体的宽度控制在合理范围内，不会过多占用柜内的安装空间，安装之后设备和安装面之间留出了足够的间隙，既可以给设备背面的接口留出布线空间，方便网线插拔，也能让空气在设备背面流通，辅助散热。夹臂和设备接触的位置做了微小的凸点定位，刚好卡在设备外壳的凹槽位置，安装的时候不需要反复调整对位，把设备放进去就能自动对准位置，拧上固定螺丝之后不会出现偏移。夹臂的厚度经过受力校核，3D打印采用常规PETG或者ABS材料的时候，完全能承受交换机本身的重量，哪怕是有持续震动的车载、移动设备场景，也不会出现夹臂断裂、设备脱落的问题。

设计的时候还考虑了3D打印的工艺特性，整个支架没有大角度的悬空结构，打印的时候不需要加太多支撑，打印完成之后去除支撑的工作量很小，表面不会有明显的支撑痕迹，哪怕是桌面级FDM3D打印机也能直接打印出合格的零件，不需要工业级打印设备就能制作，现场如果有应急需求，甚至可以在施工现场直接打印制作，不需要提前备货，大幅提升施工的灵活性。支架的边角位置都做了圆角处理，安装的时候不会划伤手，也不会刮破网线的外皮，避免施工过程中出现线缆破损的隐患。和通用的L型安装支架相比，这款适配支架不需要在设备外壳上额外打孔，不会破坏设备本身的防护结构，也不会影响设备的保修，完全依靠夹持和设备本身的外壳结构实现固定，安装之后设备的所有接口、指示灯都完全外露，运维的时候可以直接观察指示灯状态，插拔网线也不会被支架挡住，日常维护不需要把设备从支架上拆下来，大幅降低后期运维的工作量。
