黑色外置桌面直播网络摄像头结构设计

这款外置网络摄像头主要面向桌面端视频采集场景，覆盖个人直播、远程会议、线上教学、日常视频通讯等高频使用需求，区别于笔记本内置摄像头的固定视角与画质局限，该产品可独立调整摆放位置与拍摄角度，适配不同桌面布局与拍摄高度要求。

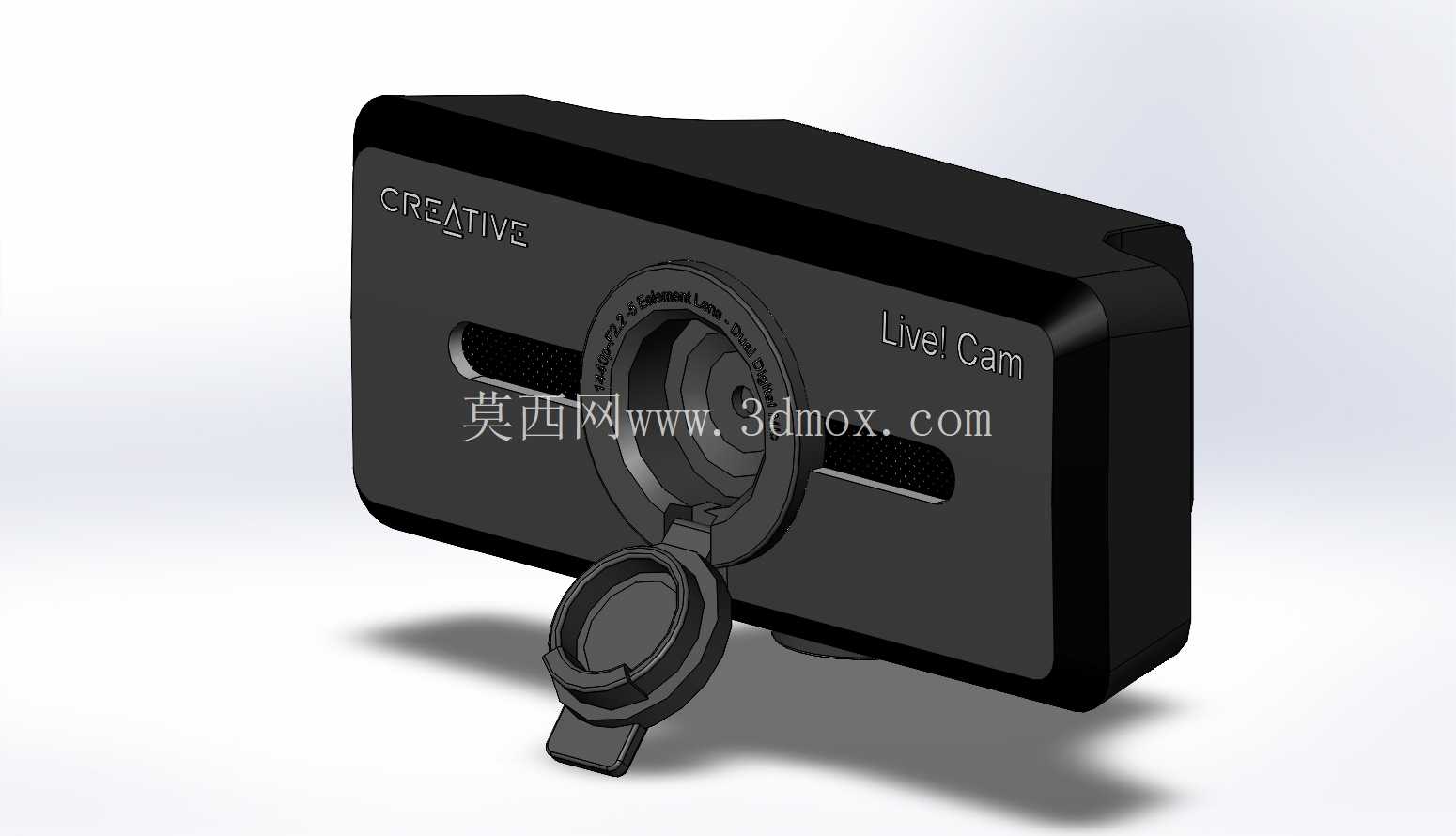

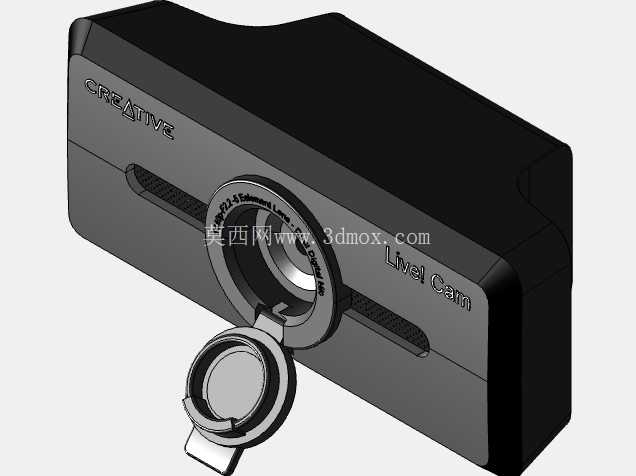

从功能特性来看，产品正面搭载定焦成像镜头，镜头周边设置环形调焦结构，可根据拍摄物距手动微调焦距，保证30cm到2m常用拍摄距离内的画面清晰度，满足近景桌面展示、中景人像采集的不同需求。镜头下方配套可翻转式保护盖，闲置状态下可完全遮盖镜头，既避免镜头表面落灰沾污、减少日常擦拭对镜头镀膜的损伤，也能从物理层面杜绝隐私泄露风险，保护盖通过侧边凸轮转轴与主体连接，翻转阻尼经过调校，可在0到180度翻转区间内任意角度悬停，不会出现松垮滑落或翻转过位的问题。主体正面两侧开设长条形开孔，内置全指向拾音麦克风，可采集正面120度范围内的人声，减少桌面侧方的键盘敲击、鼠标点击等环境杂音录入，无需额外搭配桌面麦克风即可满足基础音视频同步采集需求。

设计思路上，整体采用方正圆角的一体化壳体造型，壳体壁厚控制在1.8mm，满足ABS注塑成型的工艺要求，同时避免壁厚过大导致的表面缩痕问题。壳体边角做R3圆角过渡，既消除尖锐边角的磕碰风险，也优化注塑时的熔体流动路径，减少填充不足、熔接痕等外观缺陷。主体背部设置通用1/4英寸标准螺孔，可直接适配桌面三脚架、显示器悬臂支架等常规摄像支撑配件，无需额外加装转换底座，拓展不同安装场景的适配性。壳体侧面预留数据线走线槽，内置USB2.0数据传输接口，兼顾供电与数据传输功能，无需额外配置电源适配器，简化桌面布线。

安装边界方面，产品主体长宽高尺寸控制在90mm*55mm*30mm范围内，平放于桌面时占用空间小于常规名片盒，不会过多占用桌面操作区域；搭配显示器背夹安装时，整体突出显示器背面的厚度不超过35mm，不会影响显示器靠墙摆放的空间要求。镜头光心到壳体底部的高度为28mm，平放桌面时拍摄视角可自然对准坐姿状态下的人脸区域，无需额外垫高即可获得合适的人像构图。壳体底部设置四块环形防滑硅胶垫，硅胶垫突出壳体底面0.5mm，平放时可增大与桌面的摩擦力，在调整线材、触碰桌面时不会出现位置偏移，同时避免硬质壳体与桌面摩擦产生划痕。

结构细节上，壳体采用上下盖卡扣连接加两颗M2螺丝紧固的装配方式，卡扣沿壳体周向均匀布置，间距控制在15mm以内，保证上下盖配合间隙均匀，不会出现翘缝、错位问题，内部PCB板通过四个定位柱与下盖固定，定位柱高度预留0.2mm装配间隙，避免螺丝锁附时压伤电路板元件。镜头组件通过环形橡胶圈与壳体前盖配合，橡胶圈可吸收日常使用中的轻微震动，避免镜头组件偏移导致的光轴歪斜，同时起到密封防尘作用，减少灰尘进入壳体内部附着在成像传感器表面的概率。
