德标T型带杆螺钉螺母紧固件组

　　这类带横向操作杆的螺纹紧固件，多应用在需要频繁手动拆装、无需额外工具即可完成锁紧与松脱的设备场景中，常见于工装夹具的快速压紧、小型检测设备的工位调节、户外便携装备的快速组装、机床附件的临时定位等工况，相比普通内六角或外六角紧固件，它不需要配套扳手、螺丝刀等工具，操作人员直接徒手转动横杆即可施加足够的锁紧力矩，在需要快速切换工位、频繁拆装调整的作业场景里，能大幅减少辅助操作时间，提升作业效率。

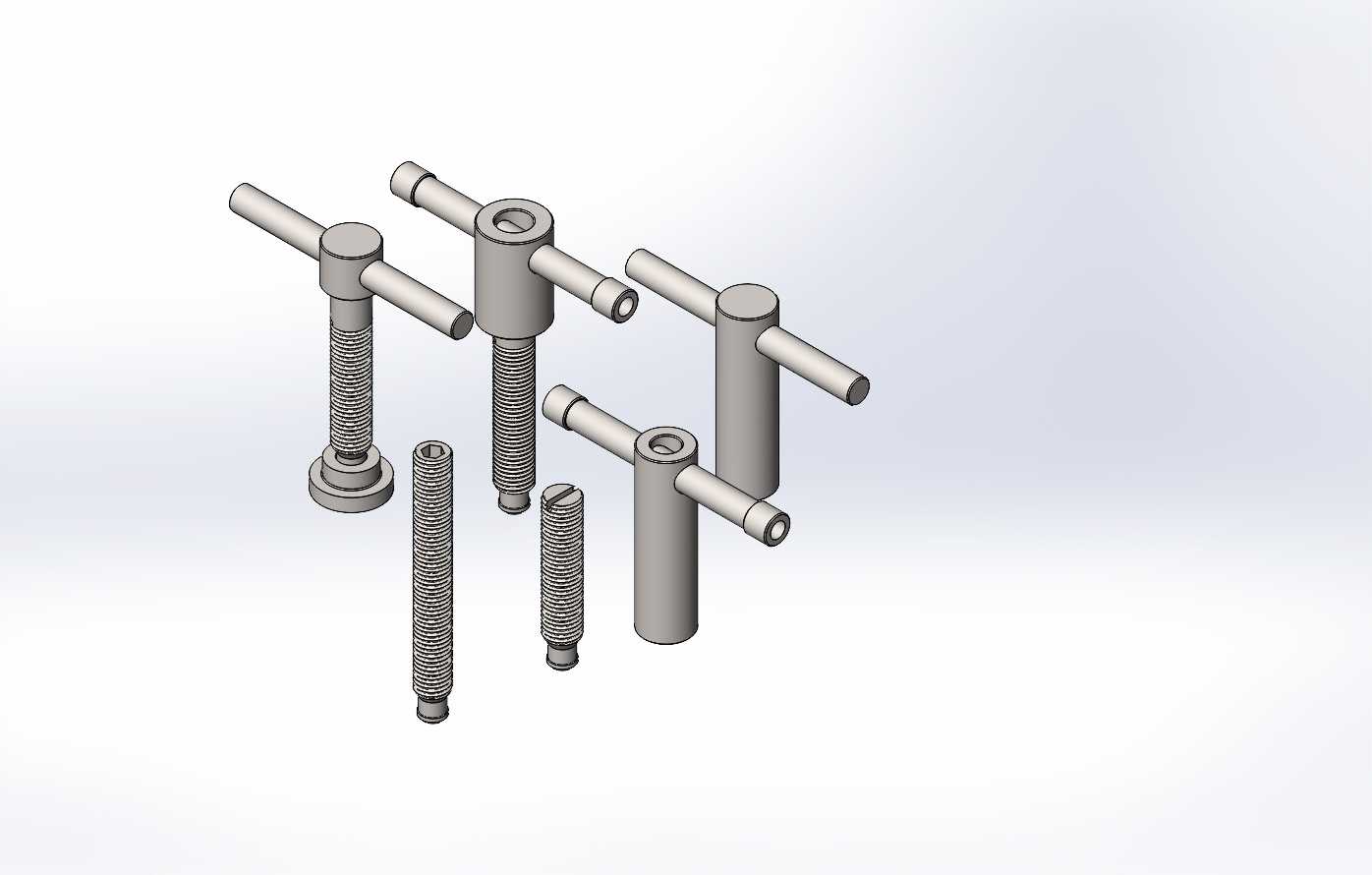

　　从结构功能来看，这组紧固件包含螺钉与螺母两类结构，其中螺钉类分为固定杆与可移动杆两种形式：固定杆的T型操作杆与螺钉头部为刚性连接，操作时直接转动横杆即可带动螺杆旋转，适合锁紧力矩要求稳定、操作空间充足的工位；可移动杆的结构是在螺钉头部开设横向通孔，操作杆可在孔内滑动，当操作空间存在干涉、周边有其他零部件阻挡时，可以调整操作杆的伸出长度，避开周边障碍物完成锁紧动作，甚至在需要更大锁紧力矩时，可将操作杆滑至单侧最长位置，增大力臂来获得更大的拧紧力，适配不同空间与力矩需求。配套的T型螺母则是在螺母本体上集成横向操作杆，可直接与普通螺柱、丝杆配合使用，实现手动快速锁紧，不需要额外配套扳手。

　　设计这类紧固件时，首先要匹配德标对应的螺纹参数，螺杆部分的牙型、螺距、大径小径公差都严格遵循对应标准要求，保证与同标准的螺母、螺纹孔具备完全互换性，不需要额外修配即可直接装配。头部的T型操作杆直径与长度经过力矩核算，既要保证徒手操作时能施加足够的锁紧力，不会因为杆径过细导致操作时硌手、或者杆的刚度不足发生弯曲变形，也要避免杆过长导致整体结构占用空间过大，容易与周边零部件发生碰撞干涉。可移动杆结构的头部通孔与操作杆采用间隙配合，间隙量控制在合理范围，既保证操作杆可以顺畅滑动，不会因为加工误差出现卡滞，也不会因为间隙过大导致操作时杆出现明显晃动，影响操作手感。螺杆末端的倒角处理遵循紧固件通用设计规范，方便快速对准螺纹孔导入，避免首牙错扣损坏螺纹。

　　从安装边界来看，这类紧固件的安装空间需要预留操作杆的转动半径，固定杆结构的最小操作空间为以螺杆轴线为中心、操作杆半长为半径的圆形区域，安装时需要确认该区域内没有突出的零部件，避免转动操作杆时出现卡滞；可移动杆结构的安装空间要求更灵活，可根据周边障碍物位置调整操作杆的伸出长度，最小仅需预留单侧杆长的操作空间即可完成拧紧动作。螺纹旋合长度需要根据实际锁紧的工件厚度确定，保证螺纹啮合长度不小于螺杆公称直径的0.8倍，避免锁紧时螺纹受力过大发生滑牙，同时螺杆伸出螺母的长度不宜超过3个螺距，避免多余的螺杆长度占用额外空间、或者刮碰周边管线与操作人员。不同规格的紧固件对应不同的负载能力，选型时需要根据实际压紧力需求，匹配对应公称直径的型号，公称直径越大的型号，操作杆直径与长度也相应增大，可承受的拧紧力矩与锁紧力更高，适合大负载的压紧工况；小直径型号则适合轻载、空间紧凑的调节工位。

　　在实际应用中，这类紧固件的表面处理多采用氧化发黑或者镀锌处理，氧化发黑的型号多用于室内设备的工装夹具，具备一定的防锈能力，同时表面无反光，避免车间照明下反光影响操作人员视线；镀锌处理的型号防锈能力更强，适合户外设备或者潮湿工况下使用，避免长期使用后螺纹生锈导致无法拆装。操作杆与头部的连接部位需要保证足够的连接强度，固定杆结构采用过盈压装或者焊接工艺，保证施加额定拧紧力矩时，操作杆不会从头部脱落或者发生相对转动；可移动杆结构的通孔两端需要做倒角处理，避免操作杆滑动时被孔口的锐边划伤，同时操作杆的两端做墩头或者挡圈限位，防止操作时杆从通孔中滑出掉落。
