内六角全螺纹紧定螺钉标准件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接零件，其中DIN6332标准对应的内六角全螺纹紧定螺钉，多用于工装夹具定位、模具组件锁紧、传动部件轴向限位等需要紧凑安装空间的工况。不同于普通外六角螺栓需要预留扳手操作空间，这类内六角结构的螺钉可以完全沉入被连接件的沉孔内，安装后零件表面无凸起结构，不会干涉周边运动部件的运行轨迹，在自动化设备的滑台限位、工装夹具的工件顶紧、液压阀块的堵头密封等场景中应用十分普遍。

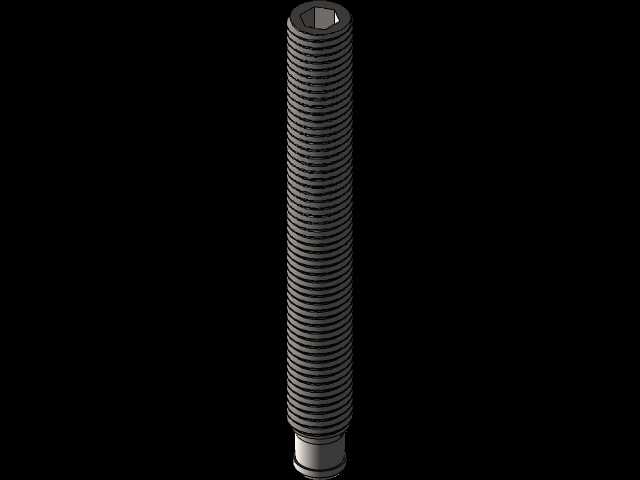

　　从结构设计逻辑来看，该螺钉采用全牙型通长螺纹设计，螺杆部分无光滑光杆段，整个杆身都可以与被连接件的内螺纹实现啮合，在拧入深度受限的安装场景下，能够最大化螺纹啮合长度，保证连接强度满足负载要求。头部的内六角驱动槽采用标准对边尺寸设计，匹配对应规格的内六角扳手即可施加足够的拧紧力矩，相比一字槽、十字槽结构，内六角槽的受力接触面积更大，反复拆装过程中不容易出现槽口滑牙的问题，适合需要频繁调整松紧位置的工装类应用场景。螺钉末端采用平端结构，顶紧接触时不会在被接触零件表面压出较深的定位凹痕，调整位置后不会在零件表面留下明显的装配损伤，适合对零件表面外观有要求的有色金属零件、薄壁零件的紧定装配。

　　设计建模过程中，首先需要严格遵循DIN6332标准中对应规格的尺寸公差要求，螺纹部分采用标准公制粗牙螺纹牙型，牙型角60度，牙顶与牙底的圆弧过渡符合紧固件通用技术要求，建模时螺纹收尾的退刀结构长度控制在1-2个螺距范围内，避免螺纹末端出现不完整牙型过长导致的拧入卡滞问题。内六角槽的深度需要满足标准规定的最小深度要求，保证扳手插入后有足够的啮合长度，施加额定拧紧力矩时不会出现扳手脱出、槽口崩裂的问题。螺杆的外圆尺寸需要控制在螺纹大径的负公差范围内，保证螺钉能够顺利旋入对应规格的标准内螺纹孔，不会出现过盈卡滞的情况。

　　从安装边界来看，使用该类螺钉时，被连接件上需要预先加工对应规格的内螺纹孔，螺纹孔的有效啮合长度需要至少达到螺钉公称直径的1.2倍以上，才能保证连接强度满足静载、轻度冲击载的使用要求。如果是用于顶紧定位的场景，螺钉轴线需要与被顶紧零件的受力面保持垂直，避免斜向受力导致螺钉弯曲变形、螺纹滑牙。安装时内六角扳手需要完全插入螺钉头部的六角槽内，扳转过程中保持扳手与螺钉轴线同轴，避免倾斜施力导致槽口棱角磨损。在有振动工况的设备上使用时，需要配合螺纹胶或者防松垫圈使用，避免设备运行过程中螺钉出现松动移位的问题。

　　这类螺钉的材质选择通常根据使用场景确定，普通工况下采用45号钢调质处理，表面发黑防锈即可满足强度要求；在有腐蚀环境的食品机械、化工设备场景中，会采用304或者316不锈钢材质；在需要更高强度的重型工装、冲压模具场景中，会采用合金钢材质并经过热处理达到更高的强度等级，满足大顶紧力的使用要求。建模过程中对不同材质的表面处理效果做了区分，钢制发黑件表面呈现哑光深灰质感，不锈钢件呈现金属银亮质感，方便设计人员在装配体中快速区分不同材质的紧固件，避免装配选型时出现错用。
