118mm蛙式搭扣工业锁扣结构设计

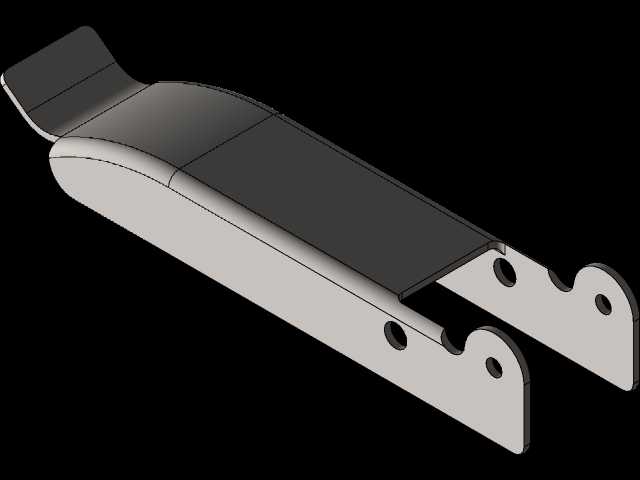

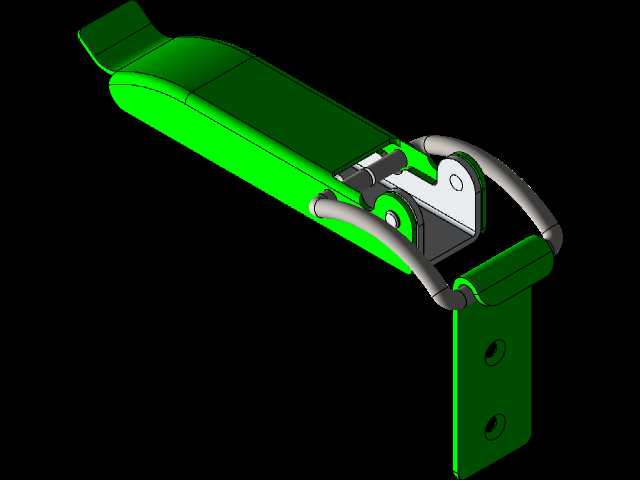

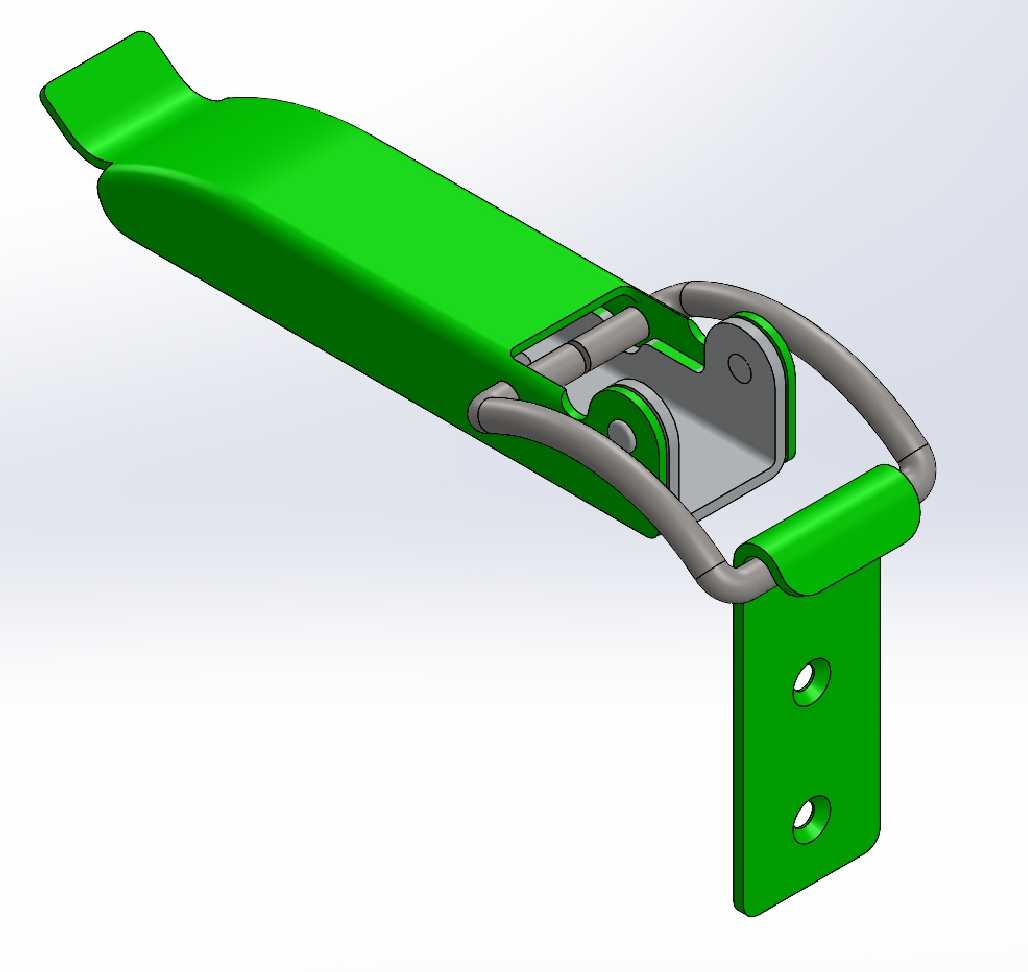

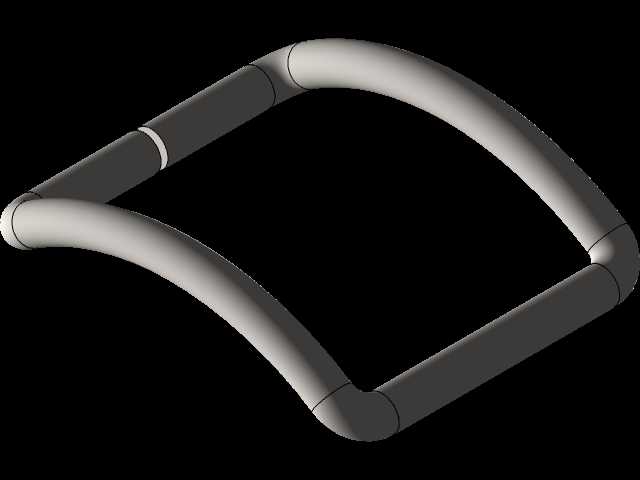

　　在工业箱体、设备舱门、工装夹具、运输周转箱的结构设计中，搭扣锁是实现快速启闭、可靠压紧的核心连接配件，这类不需要额外工具即可完成开合操作的紧固件，在需要频繁开启维护的设备场景中，能大幅降低操作耗时，同时保证闭合状态下的连接刚度，避免设备运行过程中因振动出现松脱、缝隙过大的问题。本次设计的118mm规格蛙式锁扣，就是针对中等压紧力需求的工业场景开发的搭扣结构，整体采用弹性锁紧加刚性定位的组合结构，锁体主体为冲压成型的长条形扳动件，表面做圆弧过渡处理，既避免操作时划伤操作人员手部，也能在扳动过程中通过结构形变提供足够的预紧力。锁扣的锁紧环采用弯制弹性金属线材，连接锁体与固定座，扳动锁体到闭合位置时，弹性环会越过结构死点，

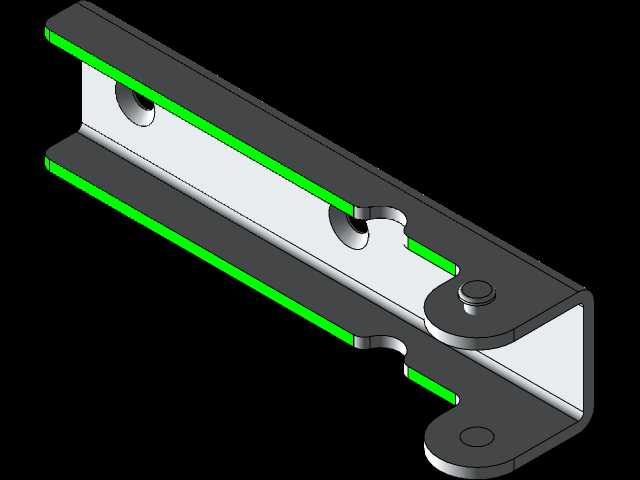

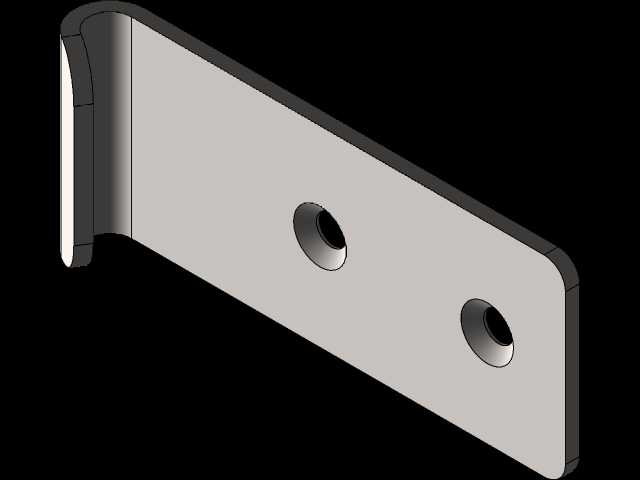

　　将锁体的扳动力转化为对固定座的拉紧力，实现两个被连接件的紧密贴合，这种蛙式结构的优势在于锁紧行程适中，不需要被连接件具备极高的加工精度，即使配合面存在1-2mm的尺寸公差，也能通过弹性环的形变补偿公差，保证锁紧可靠性。从安装边界来看，该锁扣总长度适配118mm的安装尺寸，固定座部分设计有两个同轴安装孔，可通过螺栓或者铆钉直接固定在被连接件的安装面上，安装孔的间距经过匹配设计，能保证锁扣闭合时拉紧力的方向垂直于安装面，避免出现侧向分力导致固定座受力变形。锁体的扳动端做了上翘的弧形设计，操作人员不需要借助工具，直接用手指即可扳动锁体完成开合，在需要快速开启的设备维护场景中，操作便利性远高于螺栓紧固、转舌锁等连接方式。在结构设计思路上，

　　这款锁扣优先考虑了长期使用的疲劳可靠性，弹性环与锁体、固定座的连接位置都做了卷边铰接处理，避免金属线材在反复扳动过程中出现应力集中断裂的问题，锁体的冲压折弯处做了圆角过渡，减少冲压过程中的应力残留，同时在锁紧状态下，锁体的贴合面完全压在固定座的支撑面上，弹性环只提供拉紧力，不承担额外的横向载荷，能大幅提升锁扣的整体承载能力。这类锁扣的适用场景覆盖非常广，从小型的设备检修门、工具柜，到中型的物流周转箱、设备防护罩，再到部分需要快速开合的工装夹具，都可以选用这个尺寸的搭扣，相比更小尺寸的搭扣，它能提供更大的拉紧力，适合需要一定密封压紧力的舱门结构，比如带有橡胶密封条的设备外罩，闭合时锁扣的拉紧力可以压缩密封条，实现防尘、防溅的密封效果；

　　相比大尺寸的重型搭扣，它的整体重量更轻，安装占用空间更小，不会在小型设备上显得过于突兀，也不会额外增加过多的设备重量。在建模过程中，所有铰接位置都保留了合理的装配间隙，模拟实际冲压件的装配公差，锁体与弹性环的配合位置做了避让槽设计，保证开合过程中不会出现卡滞，固定座的安装孔位置做了沉台设计，安装螺栓的头部可以完全沉入沉台内，不会突出于固定座表面，避免锁体闭合时与螺栓头发生干涉。实际选型使用时，需要注意被连接件的总厚度差要在锁扣的补偿行程范围内，如果两个连接件的配合面间距过大，会导致锁扣无法越过死点实现锁紧，间距过小则会导致锁紧力不足，容易受振动松脱，安装时要保证固定座与锁体的安装位置对正，避免弹性环出现侧向扭曲，否则会大幅降低锁扣的使用寿命。
