0.42英寸OLED显示模组结构设计

项目分类:显示屏 发布时间:2026-07-14 ID:1196242
  • 0.42英寸OLED显示模组结构设计
  • 0.42英寸OLED显示模组结构设计

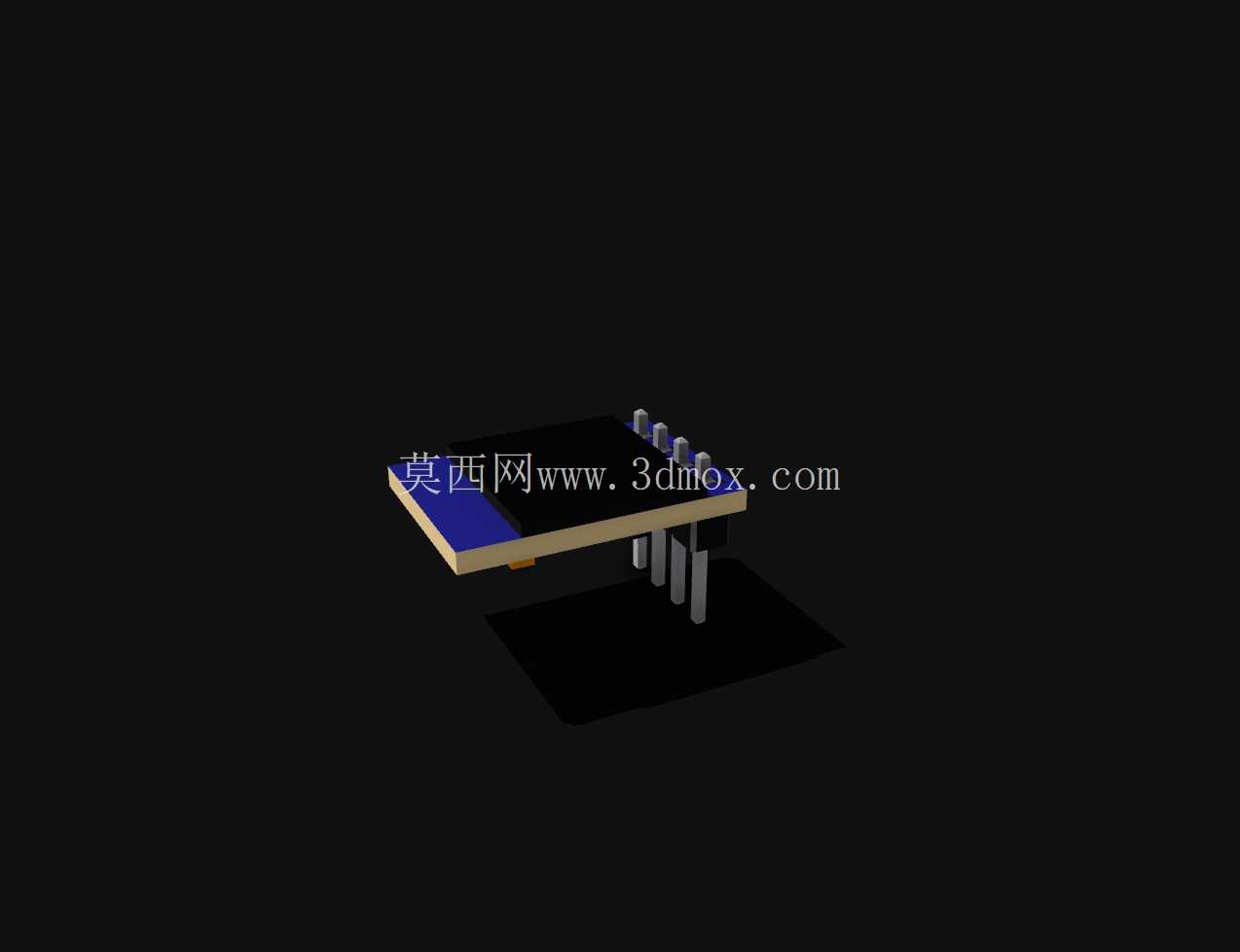

这款微型OLED显示单元在手持便携检测设备、可穿戴工业数据终端、小型嵌入式控制模块上的应用占比逐年提升,很多做小型化工业仪表的结构工程师在选型时,都会优先考虑这类小尺寸显示器件的安装适配性。从结构上看,该显示模组采用插接式引脚设计,引脚排布在模组本体的单侧,采用直插式排布,在做PCB布局的时候可以直接将引脚对应焊盘布置在主板边缘,不需要额外预留FPC弯折的空间,对于内部空间极度紧凑的微型设备来说,这种引脚设计能大幅压缩主板的占用面积,避免排线干涉内部其他元件的布置。

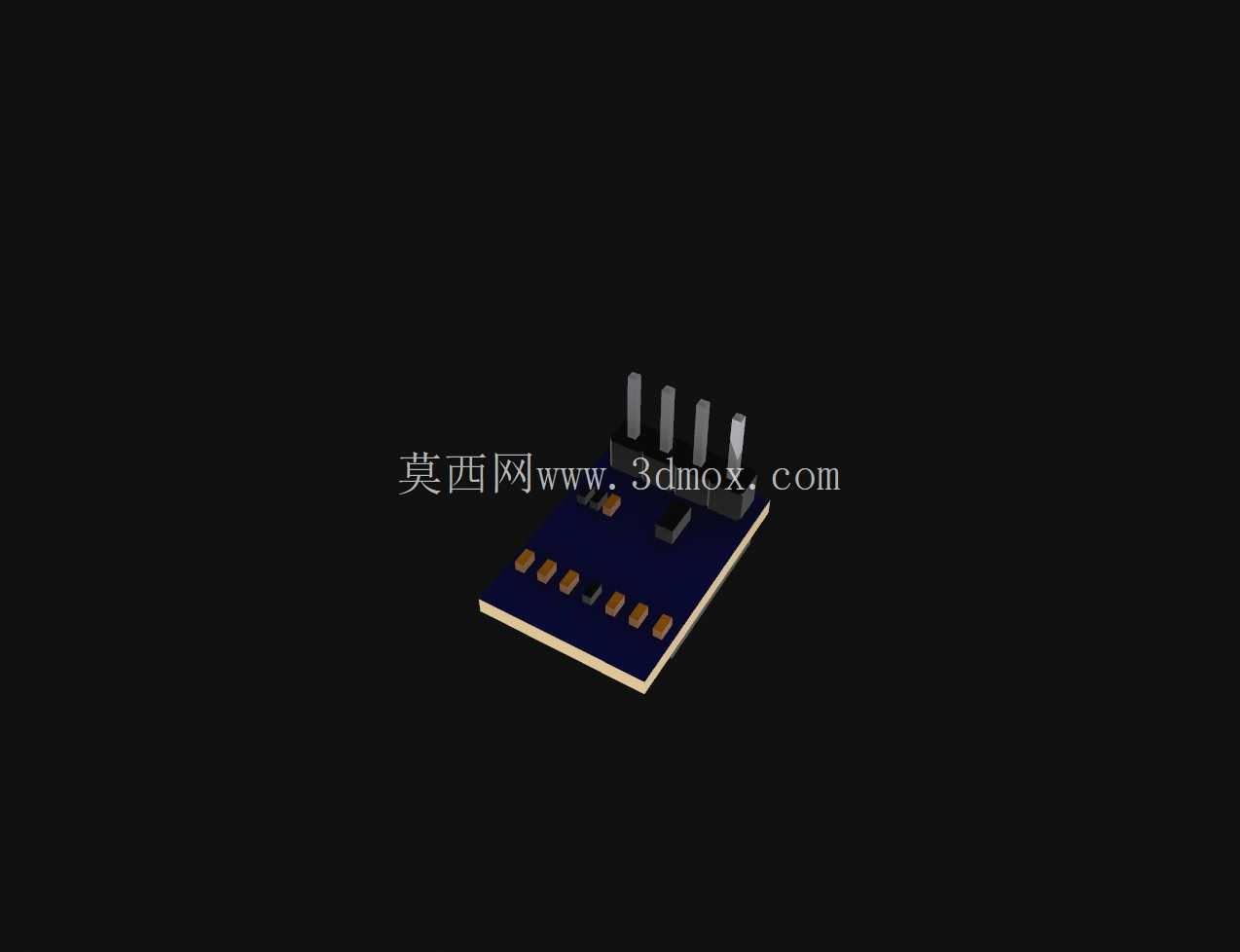

模组本体的分层结构清晰,最上层是OLED发光显示区域,表面覆盖有透明防护层,能避免日常装配过程中剐蹭损伤发光层;中间层是驱动电路承载基材,将驱动IC与周边被动元件集成在显示区域下方,不需要额外外接驱动板,进一步缩减了整体占用的空间;底层是引脚固定基座,采用耐高温的工程塑料材质,在过波峰焊或者回流焊的过程中不会出现基座变形、引脚偏移的问题,能保证焊接的良率。

在实际选型做结构适配的时候,需要重点关注几个安装边界:首先是模组的总厚度,包含引脚伸出长度在内的整体厚度要和设备外壳的显示窗口深度匹配,窗口区域要做下沉式台阶设计,台阶的高度刚好和模组表层的防护层齐平,既可以避免防护层突出外壳表面被硬物刮花,也能防止灰尘从窗口缝隙进入设备内部;其次是引脚的伸出长度,不同厂家的同尺寸OLED引脚长度会有细微差异,建模的时候要预留0.2mm左右的装配公差,避免引脚过长顶到PCB背面的元件,或者引脚过短导致焊接不牢出现接触不良的问题。

从设计思路上来说,这类微型显示模组的结构设计核心是在保证显示效果的前提下尽可能压缩体积,所以在建模的时候要严格控制每一层结构的厚度,显示区域的边框宽度做了收窄处理,在0.42英寸的有效显示尺寸下,整体模组的外轮廓尺寸控制得极小,能适配更多对安装尺寸有严苛要求的场景。比如在做微型温湿度检测终端的时候,外壳内部除了放置这款OLED模组,还要布置传感器、电池、主控芯片,每一寸空间都需要精准计算,这款模组的小尺寸优势就能完全体现出来,不需要为了适配显示模组额外放大外壳的整体体积。

在装配逻辑上,这款模组不需要额外的固定结构件,依靠引脚焊接在PCB上的固定强度就足以满足日常使用的抗震需求,如果是应用在震动较强的工业场景,可以在模组背面和PCB之间点少量的固定胶,进一步提升连接的可靠性,不需要设计专门的压片或者螺丝固定柱,能减少零件数量,降低整体的装配成本。显示区域的发光角度足够宽,在设备倾斜一定角度的时候依然能清晰读取显示的数值,不需要额外增加导光板或者偏光片来优化可视角度,对于只需要显示简单数字、字符的设备来说,这种配置完全能满足使用需求。

很多工程师在做小型设备结构设计的时候,容易忽略显示模组和外壳窗口的配合公差,建模的时候如果直接按照模组的标称尺寸来做窗口开孔,很容易出现装配时窗口偏移挡住显示区域的问题,正确的做法是在窗口开孔的时候预留0.15mm的装配间隙,同时在外壳内部做两个定位小柱,对应模组基座上的两个定位缺口,装配的时候直接将模组卡在定位柱上,再进行焊接,就能保证显示区域和窗口完全对正,不会出现偏移的问题。另外,模组的工作温度范围覆盖了常规工业场景的使用需求,在做高低温环境适应性设计的时候,不需要额外给模组增加加热或者散热结构,依靠自身的材料特性就能满足温度变化下的使用要求,减少了额外的结构设计工作量。
