三频段棒状全向外置通信天线结构

　　这类短截线天线在工业无线终端、车载数传电台、物联网网关、远程测控机柜里使用频率很高，核心作用是把射频前端输出的导行电磁波转换为空间辐射波，同时把空中回波信号馈入接收链路。三频段设计对应多组常用无线通信频段，设备在跨频段部署时不需要更换天线，单根即可覆盖多个工作频点，减少整机外部接口数量与备件种类。

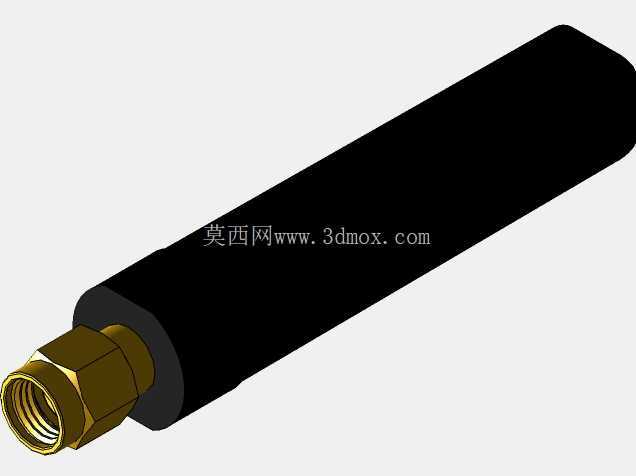

　　结构上采用细长圆柱棒状外形，主体为黑色防护外罩，内部沿轴向布置辐射振子与匹配网络；底端使用标准SMA同轴连接器，接头带六角拧装面，现场可直接用手旋入设备面板的SMA母座，必要时用小型开口扳手轻拧到位，既保证外导体可靠接触，也避免过度扭矩损伤插座。连接器端面为同轴插针结构，特性阻抗按射频链路常规50欧姆匹配，建模时需要还原内针、介质支撑、外螺纹与六角本体的装配关系，不能把接头简化成普通实心圆柱，否则后续干涉检查和装配指导会出现偏差。

　　从安装边界看，天线属于直立外装件，轴向长度远大于直径，布置时要在设备外壳外侧预留完整摆动与操作空间。机柜顶部或侧壁安装时，周边应远离大面积金属遮挡件，金属贴邻会改变辐射方向图并抬高驻波；多根天线并排使用时，中心间距通常要拉开，降低互耦影响。SMA轴线应尽量垂直于安装面，棒体可随接头螺纹轴线保持直立，若设备需要低轮廓运输状态，也可配合弯式SMA接头调整姿态，但要在结构设计阶段确认弯接头与外壳圆角之间的间隙。

　　三维建模时，外罩可按薄壁包覆件处理，表面保持连续圆柱面并在端部做圆角封端，避免锐边；内部辐射体虽然外观不可见，但在完整结构方案中应按轴向位置建立简化件，用于核对长度、支撑件和馈电点位置。六角接头需要保留扳手空间，模型中应明确对边尺寸、螺纹规格和密封台阶；面板开孔处要同步考虑插座厚度、螺母压紧面以及防水垫圈的压缩量。

　　工程选型时，这类型件不只看外形，还要结合频段、增益、驻波、方向图和安装环境判断。棒状全向天线适合移动或方位不确定的无线链路，在厂区AGV、智能仪表、安防采集设备、应急通信终端中，能够提供较均匀的水平覆盖；外罩材料需满足耐候、绝缘和防护要求，长期外露时还要考虑紫外线、温差和振动对连接部位的影响。整体结构简单、拆装方便，建模重点集中在射频接头精度、棒体包络、安装间隙与周边金属件避让上。
