六边形平面投影结构设计方案

在机械加工的工装定位、模具型腔的基准校验、钣金展开的投影校核场景中，平面图形的空间投影转换是结构工程师日常绕不开的基础工作，很多刚接触三维建模的从业者容易在斜投影、多视图对齐环节出现基准偏移，导致后续加工出的零件出现配合错位，这套六边形平面投影的结构设计，正是针对这类基础几何投影校验场景搭建的具象化演示结构。

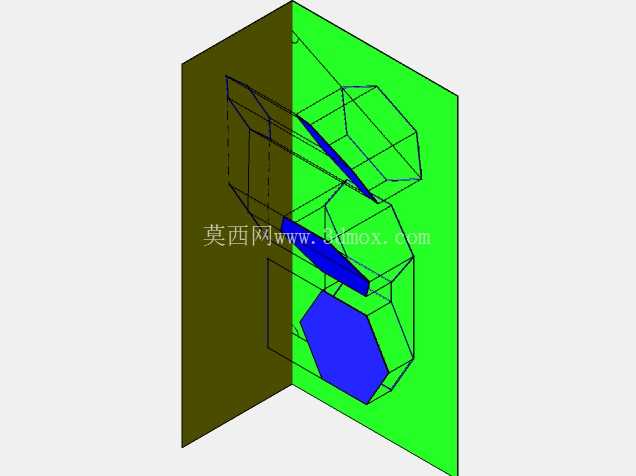

整个结构以两个互相垂直的正交投影面为基准载体，两个投影面的交线严格对齐空间坐标系的X轴基准，垂直面与水平面的夹角固定为90度，没有额外的倾斜偏移，保证投影基准的绝对正交。投影面上的六边形为正六边形结构，边长比例严格遵循正六边形几何特性，对边距离与对角距离的比值保持为√3:2，六边形所在平面与两个正交投影面均呈固定倾斜角度，并非平行或垂直于任一投影面，这样的设置能够完整演示倾斜平面上的正多边形在正交投影体系下的投影变形规律。

从结构细节来看，投影过程的辅助线全部采用细实线绘制，对应机械制图标准中的投影连线规范，每一条顶点连线都严格垂直于对应的投影面，没有歪斜或虚接的情况，能够清晰展示空间六边形的六个顶点分别向两个投影面做垂直投影的完整路径，最终在两个正交投影面上形成的投影图形，分别对应主视图与俯视图方向的投影轮廓，其中一个投影面保留了六边形的线框投影轮廓，另一个投影面则展示了投影过程中的空间线架结构，蓝色填充的面分别对应空间六边形实体、以及两个投影面上的最终投影轮廓，能够让观察者快速区分空间实体与投影结果。

在实际工程应用中，这类投影结构可以作为工装设计时的基准校验参考，比如在设计压铸模具的抽芯机构时，经常会遇到倾斜分型面上的多边形型腔，需要通过投影换算确定抽芯方向的投影轮廓尺寸，这套结构的投影逻辑可以直接套用在这类场景中，帮助工程师快速核对投影转换后的尺寸是否存在偏差。另外在钣金下料环节，当钣金件存在倾斜折弯面上的六边形开孔时，也需要通过正交投影计算展开后的开孔轮廓，这套投影结构的线架逻辑能够直观展示投影变形的规律，避免展开后的开孔位置出现偏移。

设计过程中没有添加多余的装饰结构，所有线条都服务于投影逻辑的展示，两个投影面的边界尺寸足够容纳六边形的完整投影以及所有投影连线，不会出现投影线超出投影面边界的情况，投影面的厚度设置为薄板式结构，不会遮挡内部的投影连线，保证观察视线能够穿透看到完整的空间投影路径。六边形实体的厚度设置较薄，主要作为投影的源对象存在，不会因为实体厚度过大干扰投影轮廓的观察，顶点处的投影连线与六边形顶点、投影面落点严格重合，没有错位，保证投影逻辑的严谨性。

对于刚接触机械制图的从业者来说，这类具象的三维投影结构比二维教材上的线条更容易理解空间投影的对应关系，能够帮助建立空间几何与二维视图之间的映射思维，在后续的零件建模、工程图绘制过程中，减少视图对应错误、尺寸标注基准错位的问题。在模具设计的分型面校验环节，也可以参照这套投影逻辑，对倾斜分型面上的特征做投影校验，确认分型面投影后的轮廓是否与模坯边界存在干涉，提前规避加工过程中可能出现的过切问题。
