双泵组集成式液压动力供油装置

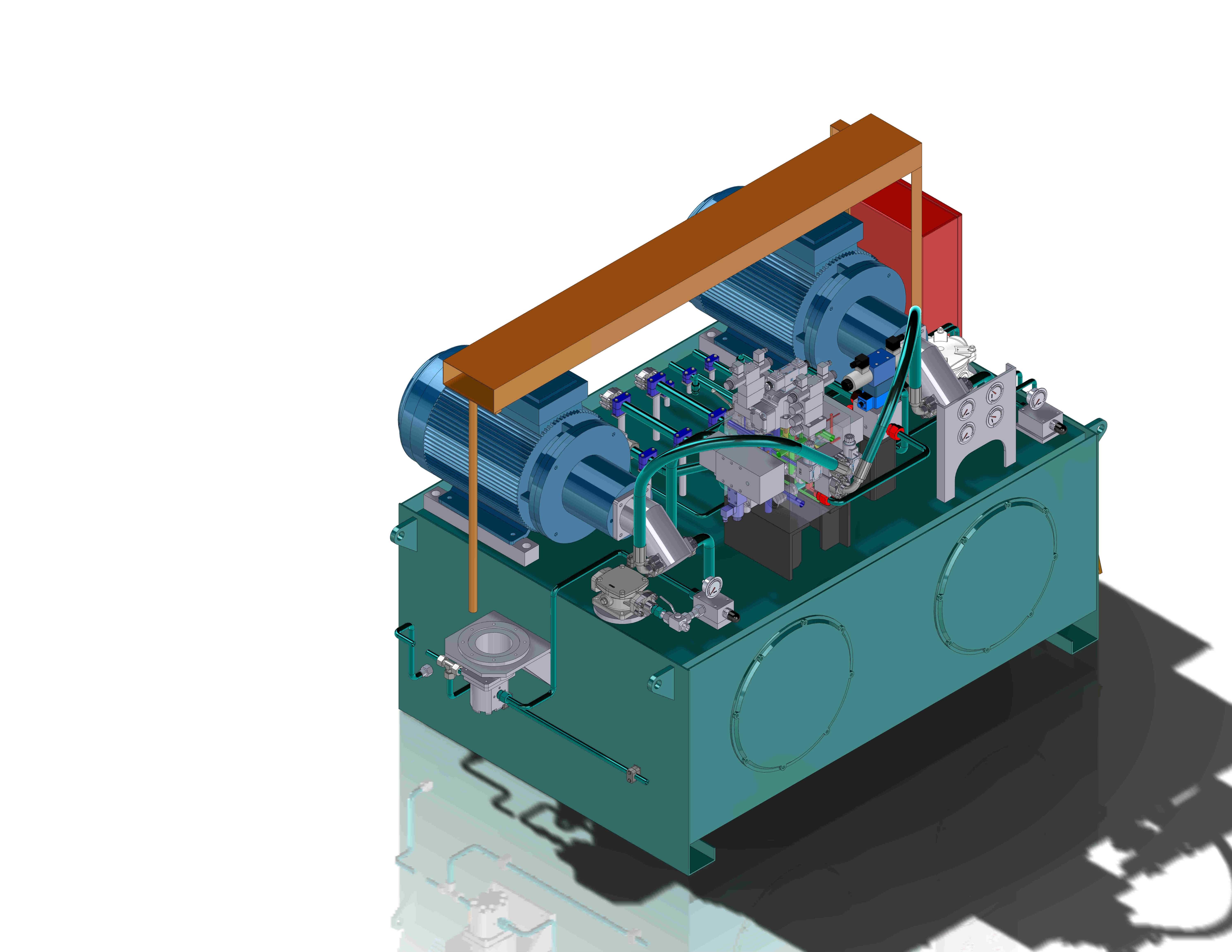

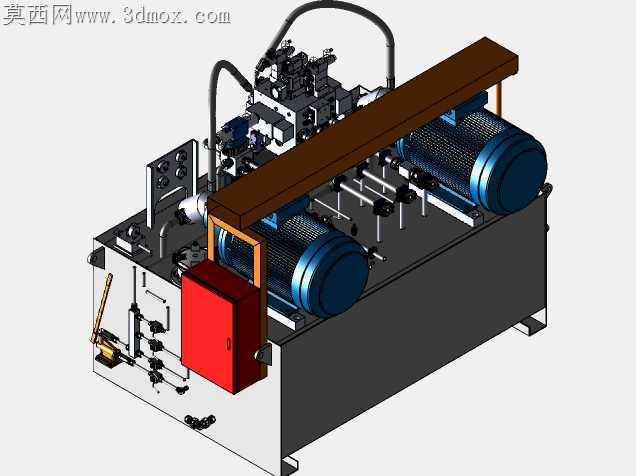

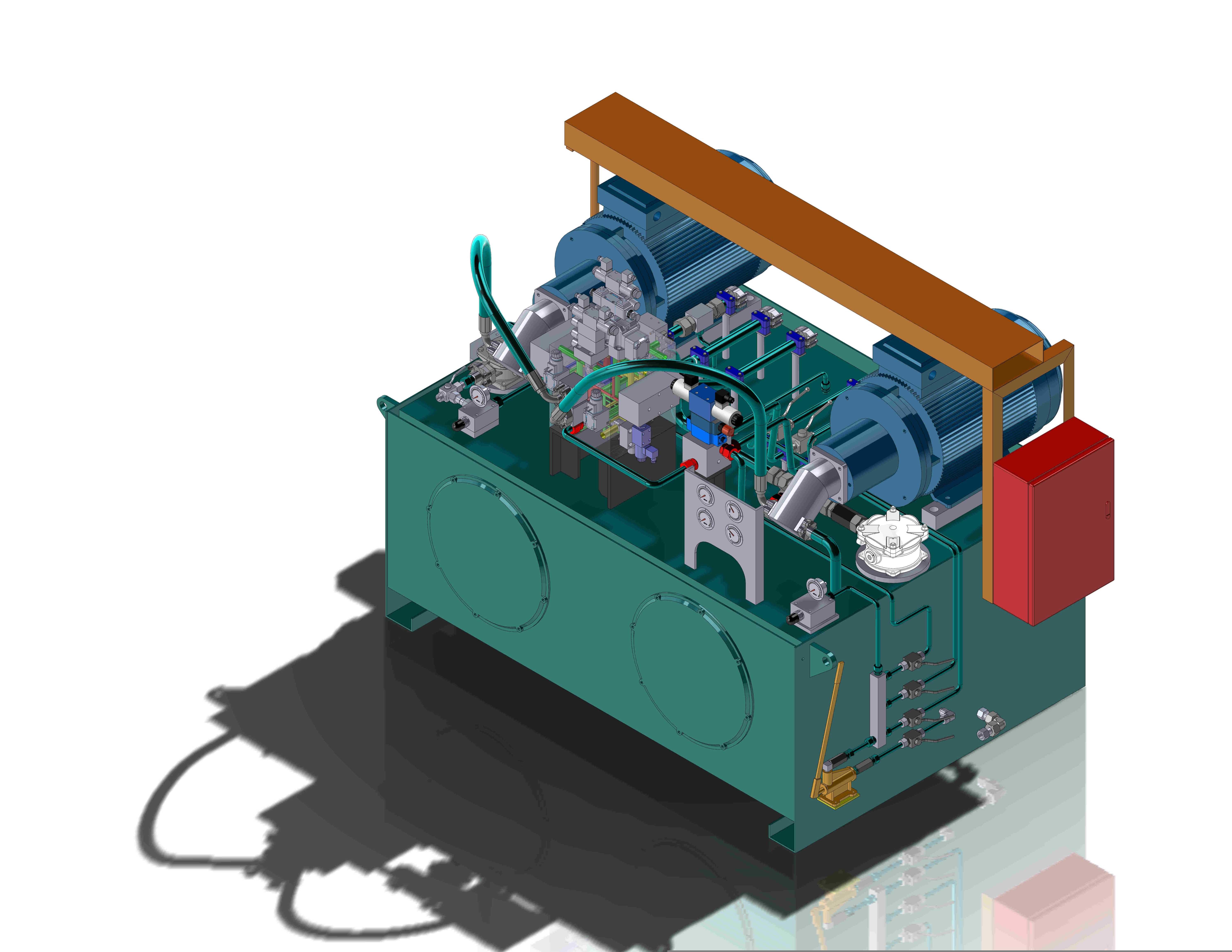

该液压动力装置是工业液压系统的核心动力供给单元，广泛应用于重型装备冲压生产线、大型工程机械液压执行回路、冶金设备轧机压下系统、港口起重机械变幅与卷扬驱动、注塑机锁模射胶回路等需要稳定高压液压油输出的工业场景，为整套液压系统提供符合压力、流量要求的压力油源，驱动液压缸、液压马达等终端执行元件完成预设的负载动作。整套装置采用下置式油箱的集成布局设计，底部为密闭式焊接油箱，油箱侧面预留清洁检修口，可定期清理油箱内部沉积的油液杂质，油箱顶部作为整套动力元件、控制元件的安装承载平台，将两套独立的电机泵组并排对称布置，既可以单泵独立工作满足常规工况的流量需求，也可以双泵合流输出大流量，满足高压大流量的快速动作工况需求，同时双泵配置也具备冗余备份能力，单泵维护时另一套泵组可维持系统低压运行，降低产线停机风险。油箱顶面除电机泵组外，集成了整套液压控制阀组，包含溢流阀、单向阀、电磁换向阀、节流阀、压力继电器等元件，阀组采用模块化油路块设计，将分散的液压元件通过油路块内部流道连通，大幅减少外接管路的数量，降低管路泄漏风险，同时缩短油路响应路径，提升系统压力响应速度。装置顶部设置了走线与管路防护的横梁结构，可规整排布电机控制线、阀组信号线以及外接液压管路，避免线路、管路杂乱干涉运动部件，侧面布置的红色接线盒为整套装置的电气分线节点，可将所有电气元件的线路集中汇总后外接设备控制柜，简化现场布线流程。设计过程中充分考虑现场安装与维护的边界要求，油箱底部预留标准安装地脚孔位，可直接通过螺栓固定在混凝土基础或设备机架平台上，整体外形方正规整，外接油口统一布置在装置靠近设备的一侧，方便现场对接执行机构管路，装置四周预留足够的操作空间，日常检查油位、更换滤芯、调节压力参数时无需拆解主体结构即可完成操作。整套装置的油路设计兼顾压力稳定性与散热需求，油箱内部设置隔板分隔回油区与吸油区，延长油液在油箱内的停留路径，促进油液气泡析出与杂质沉降，回油管路直接接入油箱液面以下，避免回油冲击产生气泡影响泵组工作稳定性，吸油口配置大通径过滤器，避免杂质进入泵体磨损齿轮或柱塞副，延长核心元件使用寿命。
