小型桌面级1.5千瓦三轴数控雕刻加工设备

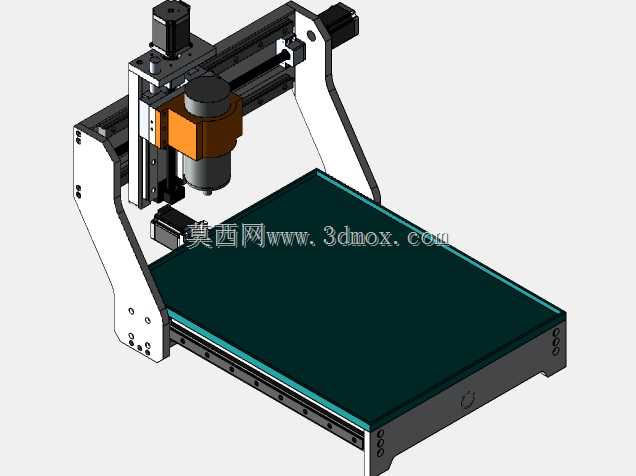

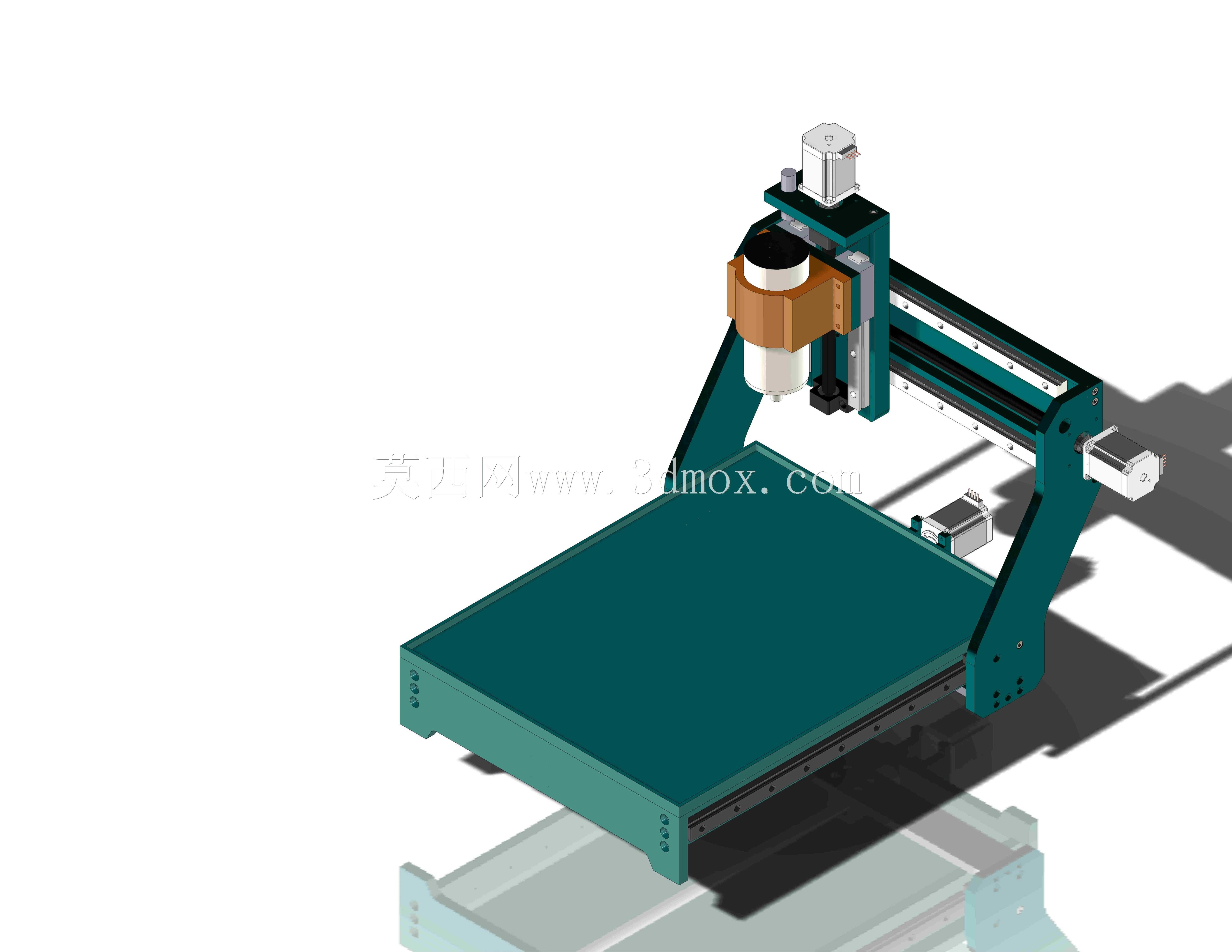

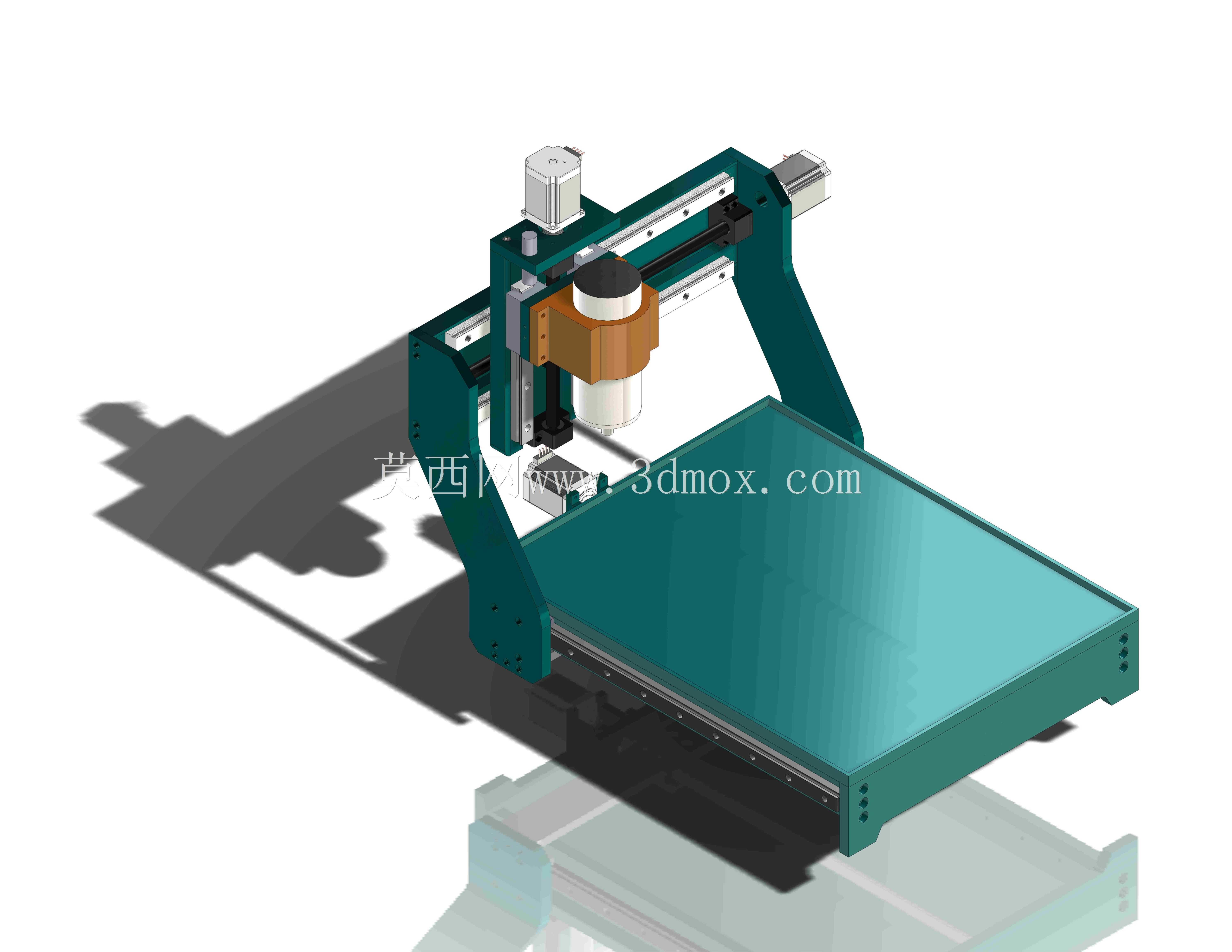

这款三轴数控加工设备主要面向小型加工场景与个人工坊、创客空间、教学实训场景使用，可覆盖亚克力、软金属、木材、工程塑料等多种材质的平面雕刻、铣削、钻孔、浮雕加工需求，能够完成小型工艺品制作、PCB样板加工、非标小零件铣削、广告字牌雕刻等常见加工任务，适配小批量定制化生产的灵活加工需求，无需大型厂房空间即可完成部署使用。设备采用龙门式移动结构设计，整体框架采用高强度型材拼接搭配加强筋结构，在保证整体刚性的同时控制设备整体重量，加工过程中可有效降低主轴高速运转带来的振动，保障加工面的平整度与加工精度。X、Y、Z三个运动轴均采用直线导轨搭配精密传动副的组合，传动过程顺滑无卡顿，重复定位精度可满足常规小型零件的加工公差要求，1.5千瓦的主轴可适配不同直径的加工刀具，根据加工材质的不同调整转速参数，兼顾软质材料的高速精雕与硬质材料的低速铣削需求。设备的加工台面采用平整的硬质板材设计，预留了通用的工件装夹点位，可搭配压板、简易台钳等工装完成不同外形工件的固定，台面下方预留了排屑与冷却管路的安装空间，可根据加工需求加装风冷或微量润滑冷却组件，延长刀具使用寿命的同时避免切屑堆积影响加工行程。从安装边界来看，这款设备的整体外形尺寸适配常规桌面部署需求，无需额外浇筑设备基础，放置在承重合格的水平工作台面上即可完成调平使用，设备的走线全部采用内置隐藏式设计，外部无裸露的拖链与线缆，既避免加工过程中切屑刮擦线缆造成损坏，也能缩小设备的整体占用空间，适配空间有限的加工场景。设计过程中充分考虑了小型加工场景的使用痛点，将驱动电机、传动组件、主轴安装座的维护点位全部设置在设备外侧，日常维护时无需大范围拆解设备框架即可完成润滑、皮带张紧、刀具更换等常规操作，降低了设备的日常维护门槛。龙门架的两侧支撑采用对称式结构设计，运动过程中两侧受力均匀，可避免长期单侧受力导致的导轨磨损不均问题，Z轴滑台采用加重型滑块配置，可承载1.5千瓦主轴的重量，高速上下移动时无抖动偏移，保障垂直方向的加工深度一致性。设备的操作侧预留了控制系统的安装位置，用户可根据自身使用习惯搭配对应的数控系统，无需额外改造设备框架即可完成接线部署，整体结构紧凑合理，兼顾了加工性能与部署灵活性。
