大容量工业液压动力供油装置

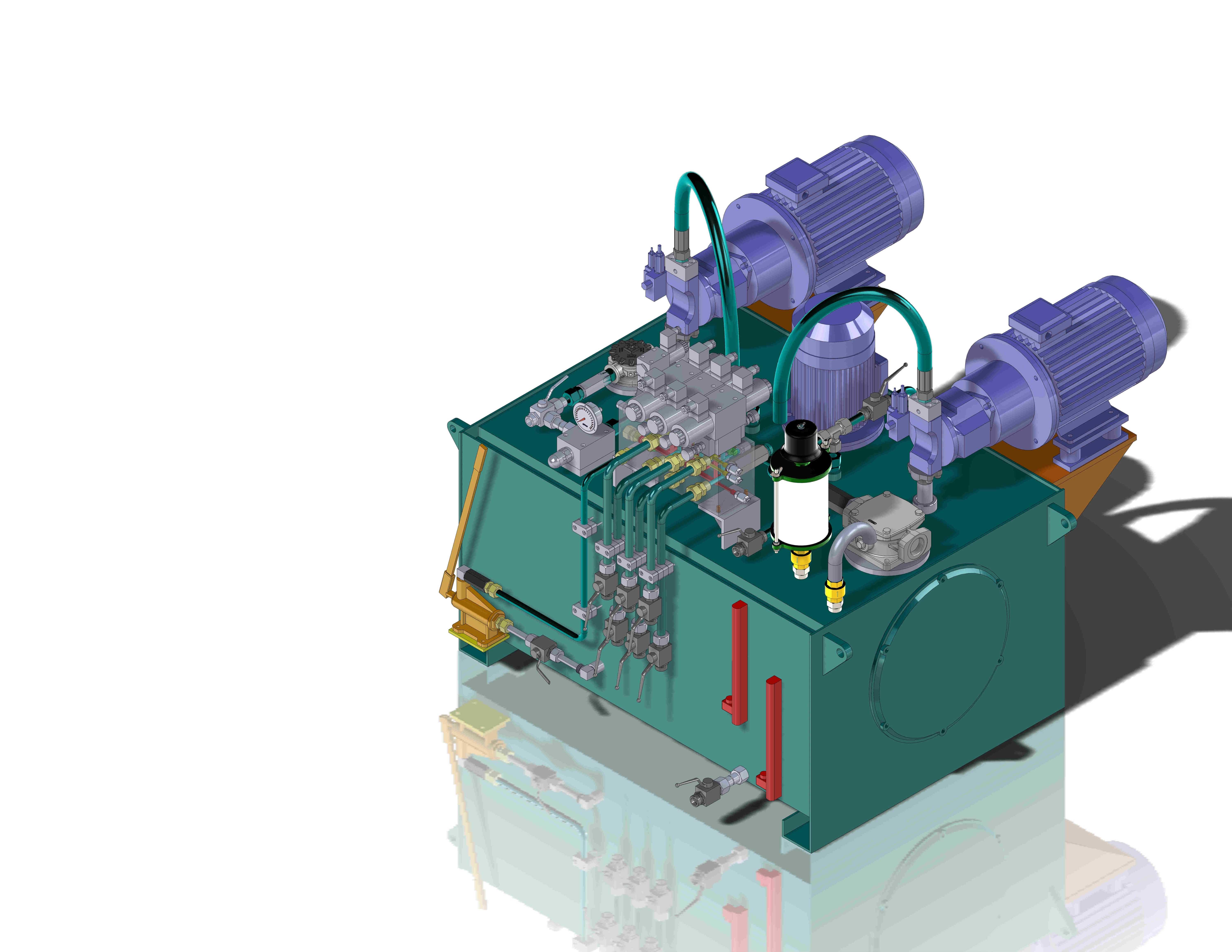

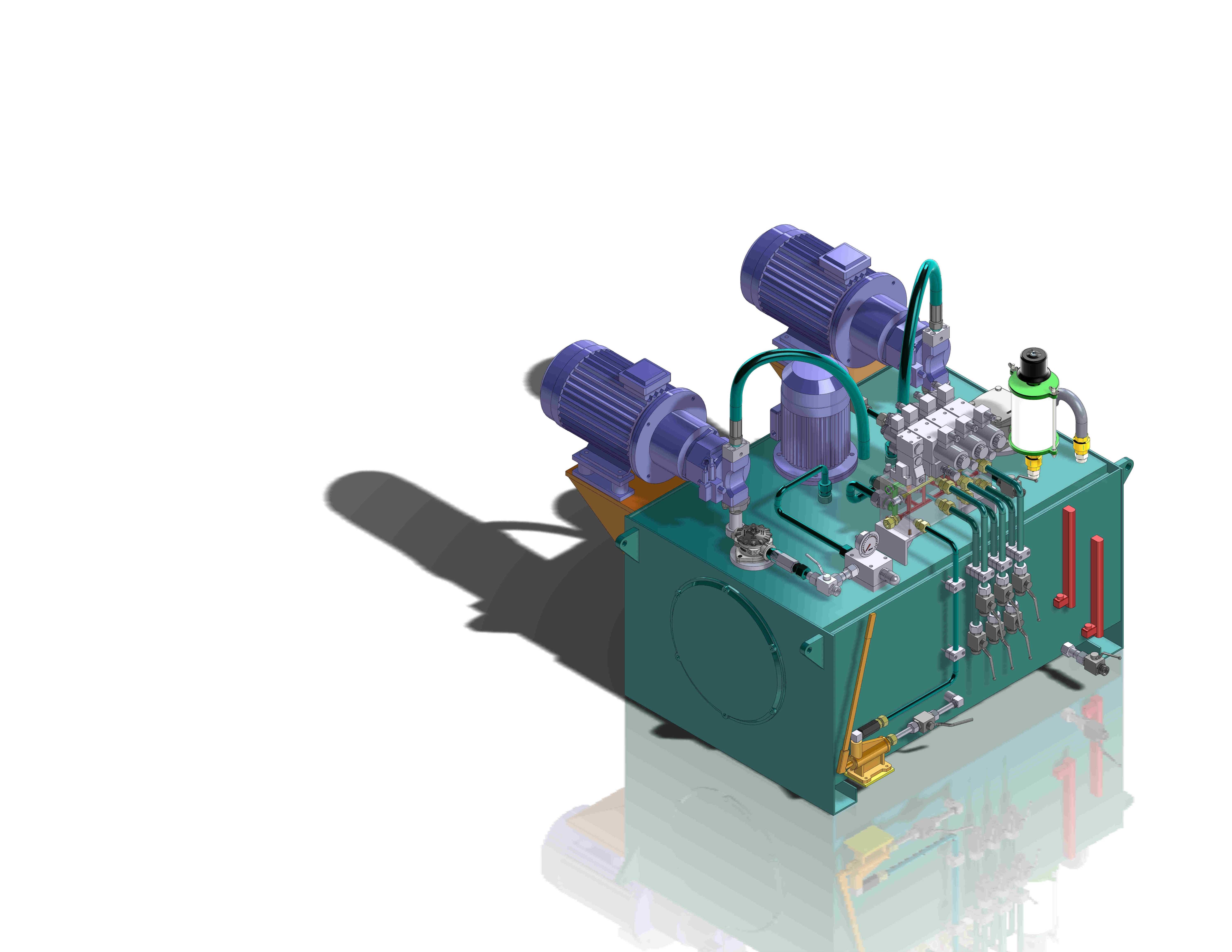

这套1000L规格的液压动力装置，主要面向重型工业液压系统的集中供油与动力输出场景，常见于大型锻压设备生产线、重型工程机械液压试验台、港口起重机械的配套动力站、大型冶金设备的液压驱动单元等需要大流量稳定油压输出的作业场景，能够为整套液压执行机构提供持续稳定的压力油源，保障各执行元件按照预设工况完成推力、扭矩输出动作。设备整体采用下置式大容量油箱结构，深绿色的主油箱作为整个装置的承载基座，既承担液压油的存储、散热、杂质沉淀功能，也作为上部所有元件的安装载体，这种集成式布局能够大幅缩减设备整体占地面积，减少外部管路连接的泄漏点，提升整套装置的运行可靠性。油箱上部对称布置的两组蓄能器组件，能够在系统瞬时大流量需求时补充油液输出，平抑油压波动，同时在泵组短暂停机时维持系统压力，避免执行元件出现动作卡顿或压力骤降问题。中间集成布置的多路阀组与压力检测仪表，能够实现多回路的独立压力调节与流量分配，可同时为多个不同压力需求的液压执行元件供油，每一路输出都配有独立的截止与调节构件，方便针对不同执行机构的工况参数单独调试。管路设计上采用硬管与高压软管结合的布线方式，固定管路采用刚性硬管连接减少压力损失，泵组与阀组的连接段采用高压软管吸收设备运行时的振动，避免管路长期受振动影响出现接头松动泄漏。设计过程中充分考虑了现场安装的边界需求，油箱侧面预留了标准吊装位与地脚安装孔，可直接固定在车间混凝土地基或设备配套机架上，整体安装高度适配常规工业车间的管线排布高度，侧面预留的油液检测、排污、注油接口都布置在操作人员易触及的高度，方便日常运维时的油液检测、滤芯更换与排污作业。装置的执行元件接口统一布置在阀组外侧，可根据现场实际管线走向调整接头朝向，适配不同方向的管路接入需求，无需额外改造设备本体结构即可完成现场安装对接。整套装置的元件布局遵循运维优先的设计思路，需要定期维护的滤芯、仪表、调压构件都布置在设备外侧易操作区域，无需拆解主体结构即可完成常规保养作业，大幅降低后期运维的时间成本。
