Arduino适配DTH-11温湿度传感模块结构

在开源硬件项目开发、小型环境监测装置搭建、教学实验平台搭建的场景里，这类适配Arduino控制板的温湿度传感模块是出镜率极高的基础感知部件，很多刚接触嵌入式开发的学习者做的第一个环境采集项目，往往都会选用这类模块完成温湿度数据的读取与上传。从实际使用的角度看，这个模块的核心作用是把所处环境的温度、湿度两个物理量转换成主控板可以识别的数字信号，不需要额外搭建复杂的信号调理电路，直接通过排针和主控板的IO口连接就能完成通讯，大幅降低了环境感知功能的接入门槛，不管是做小型家用温湿度计、仓储环境多点监测节点，还是工业现场的简易环境数据采集终端，都能看到这类模块的应用身影。

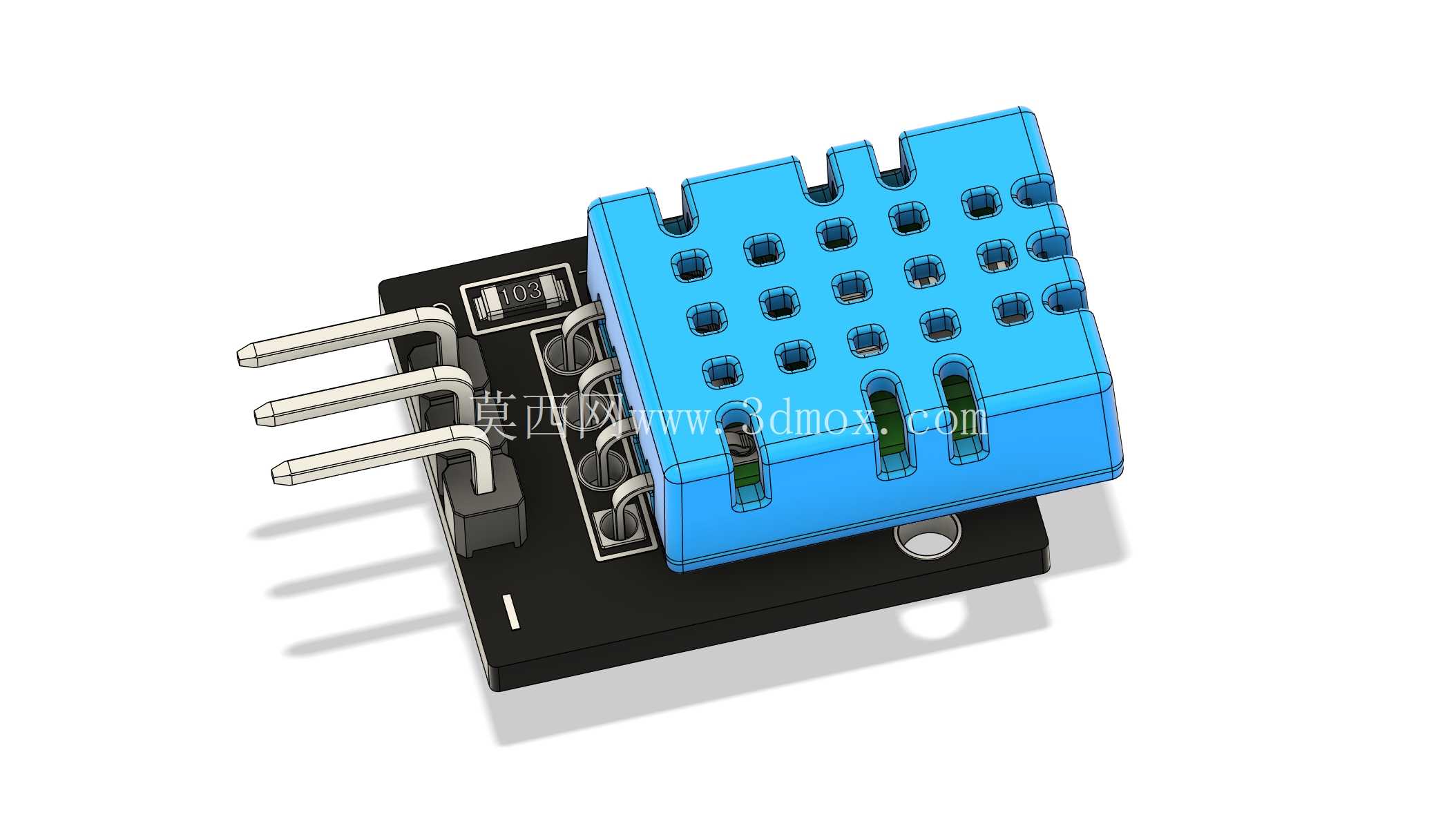

从结构设计的角度拆解，整个模块分为两个核心部分，一部分是蓝色的温湿度感应本体，另一部分是黑色的PCB载板。感应本体上规则排布的密集开孔，不是随意设置的装饰结构，而是为了让内部的湿敏、热敏元件能够和外界空气充分接触，保证气流可以顺畅流通到感应元件表面，避免外壳遮挡带来的测量滞后、数值偏差问题，开孔的孔径和排布间距经过考量，既保证了通气效率，又能阻挡大颗粒的灰尘直接落到感应元件上，降低日常使用过程中元件被污染的概率。感应本体侧面预留的狭长开槽，是配合内部感应元件的安装位置设计的，能让感应区域的空气对流更顺畅，减少模块自身发热带来的测量误差。

黑色PCB载板的设计完全围绕易用性展开，板载的三个直插排针分别对应电源、地、数据通讯三个引脚，排针的间距采用标准的2.54mm排距，不管是直接插在面包板上做实验，还是焊接连接到定制的控制板上，都能和常规的接插件完美适配，不需要额外做转接处理。载板上预留的圆形安装孔，是给模块的固定使用设计的，孔径大小匹配常用的M2螺丝，在做整机装配的时候，可以直接通过螺丝把模块固定在设备壳体的内壁或者支架上，不需要额外设计定制的固定结构，安装边界的兼容性很强。载板上集成的贴片元件，是完成信号上拉、电源滤波的配套电路，把原本需要用户自行搭建的外围电路直接集成在载板上，用户拿到模块之后不需要额外焊接外围元件，直接接线就能使用，减少了接线错误带来的模块损坏风险。

在实际选型和结构适配的时候，需要注意这个模块的整体安装尺寸，感应本体的高度加上排针的总高度，在做壳体结构设计的时候要预留足够的安装空间，同时要保证模块感应面的开孔位置和设备外壳上的通气孔位置对应，避免设备外壳挡住感应区域的空气流通，影响测量精度。模块的排针伸出长度经过优化，插在标准面包板上之后，载板底部和面包板表面会留出微小的间隙，避免焊接点和面包板的金属接触造成短路，同时也能减少面包板表面的异物对模块电路的影响。

很多开发者在做结构设计的时候容易忽略模块的发热影响，实际上模块在长时间通电工作的时候，载板上的元件会产生微小的热量，如果把模块紧贴在发热量大的主控芯片或者电源模块旁边，自身的热量会被感应元件捕捉到，导致温度测量值比实际环境温度偏高，所以在做整体布局的时候，要把这个模块安排在设备内空气流通顺畅、远离发热源的位置，同时要避免冷凝水直接滴到模块上，虽然模块的感应本体有一定的防护能力，但是长时间处于高凝露的环境下，湿敏元件的寿命会明显缩短。

从建模的细节来看，这个模块的所有结构特征都还原了实物的装配关系，排针的金属部分和塑料基座的配合间隙、感应本体和PCB载板的卡扣固定结构、载板上丝印标识的位置都和实物保持一致，在做整机装配干涉检查的时候，可以直接把这个模型导入到装配体中，验证安装位置是否合理、接线空间是否充足，不需要再手动测绘模块的尺寸，能大幅缩短结构设计的周期。尤其是在做教学实验装置、小型环境监测终端的结构设计时，这类标准模块的精准模型可以帮助设计者提前规避装配干涉、空间不足的问题，减少打样迭代的次数。
