64引脚STM32 Nucleo开发板配套3D打印外壳设计

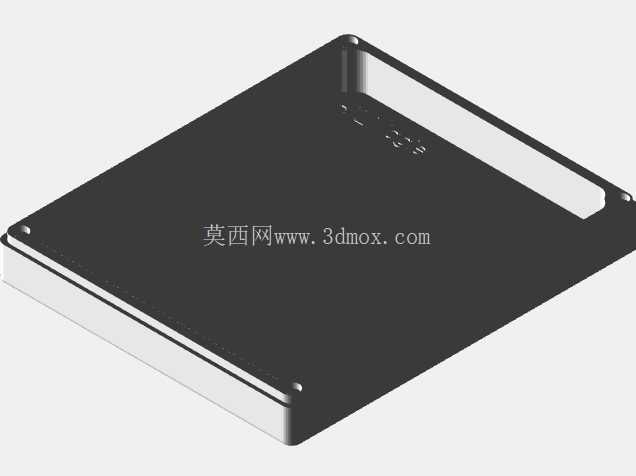

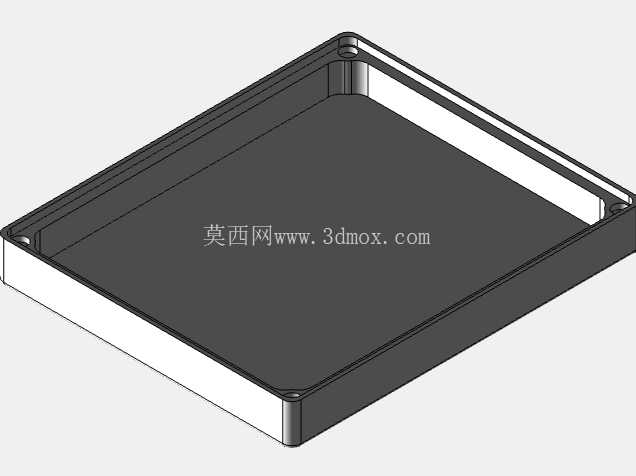

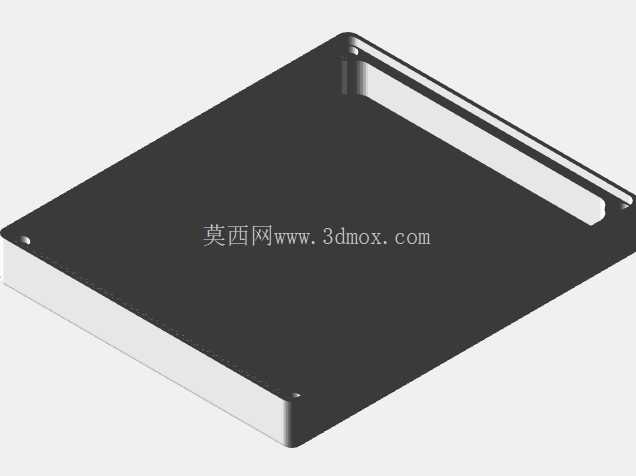

　　在嵌入式开发的日常工作场景里，开发板的防护与适配一直是容易被忽略但直接影响开发效率的细节，尤其是实验室多项目并行、开发板频繁挪动接线的场景下，裸露的PCB板很容易出现引脚弯折、焊盘剐蹭、外接模块短路等问题，针对64引脚版本的STM32 Nucleo开发板设计的配套外壳，核心就是解决这类实际使用中的痛点。从实际使用需求出发，这个外壳的设计首先要覆盖开发板的全部非接口区域，同时预留出所有排针、USB接口、复位按键、用户按键的对位开口，不能影响开发板原有功能的正常使用——不管是日常下载程序、外接杜邦线连接传感器模块，还是通过USB供电调试，外壳都不能形成干涉。设计思路上采用上下分体式扣合结构，不需要额外螺丝固定，上下壳通过边缘的卡扣结构实现紧配，拆装的时候只需要顺着卡扣施力就能分开，方便后期对开发板进行跳线调整、模块焊接等操作，也不会因为反复拆装出现结构松动的问题。外壳的内部做了对应开发板安装孔位的定位柱，定位柱的高度经过精确核算，刚好能把PCB板托在壳体中间位置，既不会让板上的贴片元件碰到上下壳内壁造成短路，也能让外壳外壁和PCB边缘留出足够的安全间隙，避免日常磕碰的外力直接传递到PCB板上。

　　外形尺寸完全贴合64引脚STM32 Nucleo板的实际外轮廓，长宽方向比PCB板单边多出2mm的壁厚空间，整体高度控制在刚好覆盖板上最高元件（比如USB接口、排针座）的尺寸，不会额外占用过多桌面空间，也能适配多数通用的开发板收纳架的安装槽位。安装边界方面，外壳底部预留了可选的固定孔位，既可以直接放置在桌面使用，也能通过M3螺丝固定在实验台架、小型设备外壳内部，作为嵌入式原型设备的核心控制单元载体使用；外壳侧面的开口位置完全对齐开发板的侧置接口，包括ST-Link的USB口、目标板的USB口、电源输入接口都做了避让倒角，插拔数据线的时候不会被壳体边缘卡住。

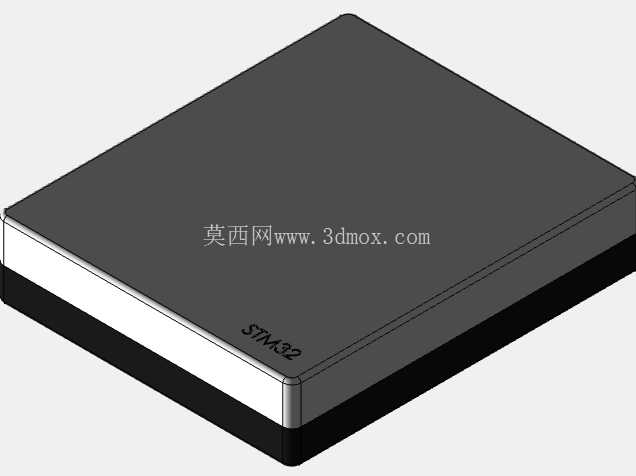

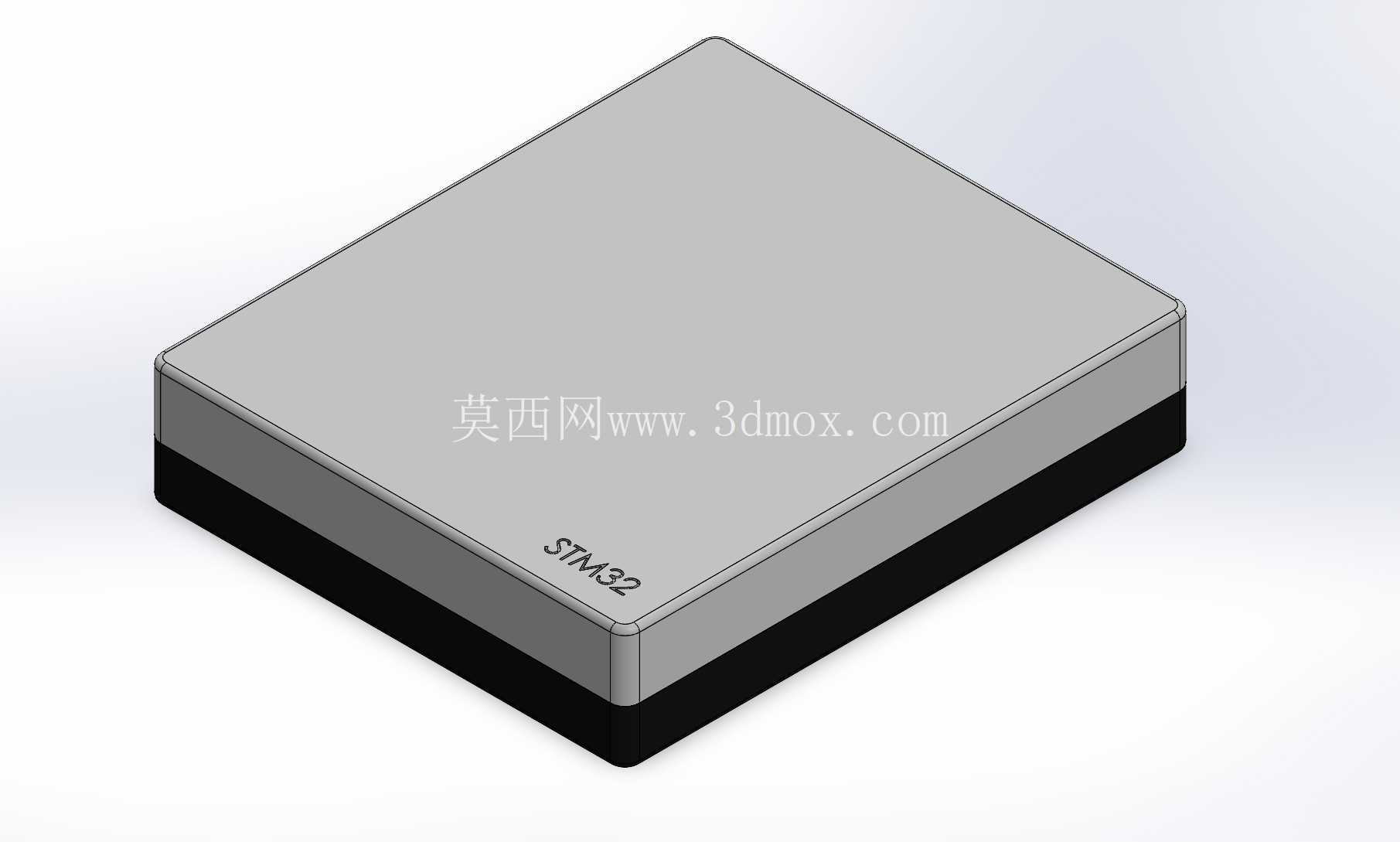

　　考虑到3D打印的工艺特性，整个壳体的壁厚统一设置为1.8mm，这个厚度既能保证FDM打印时的结构强度，不会因为壁厚太薄出现打印翘边、使用中开裂的问题，也不会因为壁厚过厚增加不必要的打印耗材消耗与打印时长；壳体所有的棱角位置都做了R1的圆角处理，既避免3D打印时出现尖锐的边角毛刺，日常拿取的时候也不会划手。外壳顶面预留了清晰的标识区域，对应STM32的标识位置做了浅凹槽设计，既可以直接打印出标识，也方便后期粘贴标签区分不同项目的开发板，在多块开发板同时调试的场景下，能快速识别对应的板卡，减少拿错板卡导致的程序烧录错误、接线错误问题。

　　从实际应用场景来看，这个外壳既适合嵌入式开发者日常实验室使用，保护开发板在频繁挪动、接线过程中不受损伤，也适合用于学生课程设计、电子竞赛的原型设备制作，让裸露的开发板变成规整的功能模块，提升原型设备的整体整洁度与可靠性；甚至在小批量的功能验证阶段，这个带外壳的开发板可以直接作为控制核心装入小型设备内部，不需要额外设计控制板的安装结构，缩短原型验证的周期。设计过程中还特意考虑了散热需求，上下壳对应开发板主芯片、电源芯片的位置做了细密的格栅开孔，既不会让大的杂物掉落到壳体内接触PCB，也能形成空气对流通道，保证开发板长时间运行时的热量能及时散出，避免因为外壳封闭导致芯片过热出现运行不稳定的问题。所有卡扣的位置都避开了板上的元件区域，扣合的时候不会挤压到板上的电容、电阻等贴片元件，卡扣的配合公差经过反复调整，既能保证扣合后上下壳不会轻易分开，也不会因为公差太小导致扣合时需要用蛮力压合，出现壳体开裂或者PCB板被压变形的问题。
