带安装底座的卧式双出轴往复泵结构

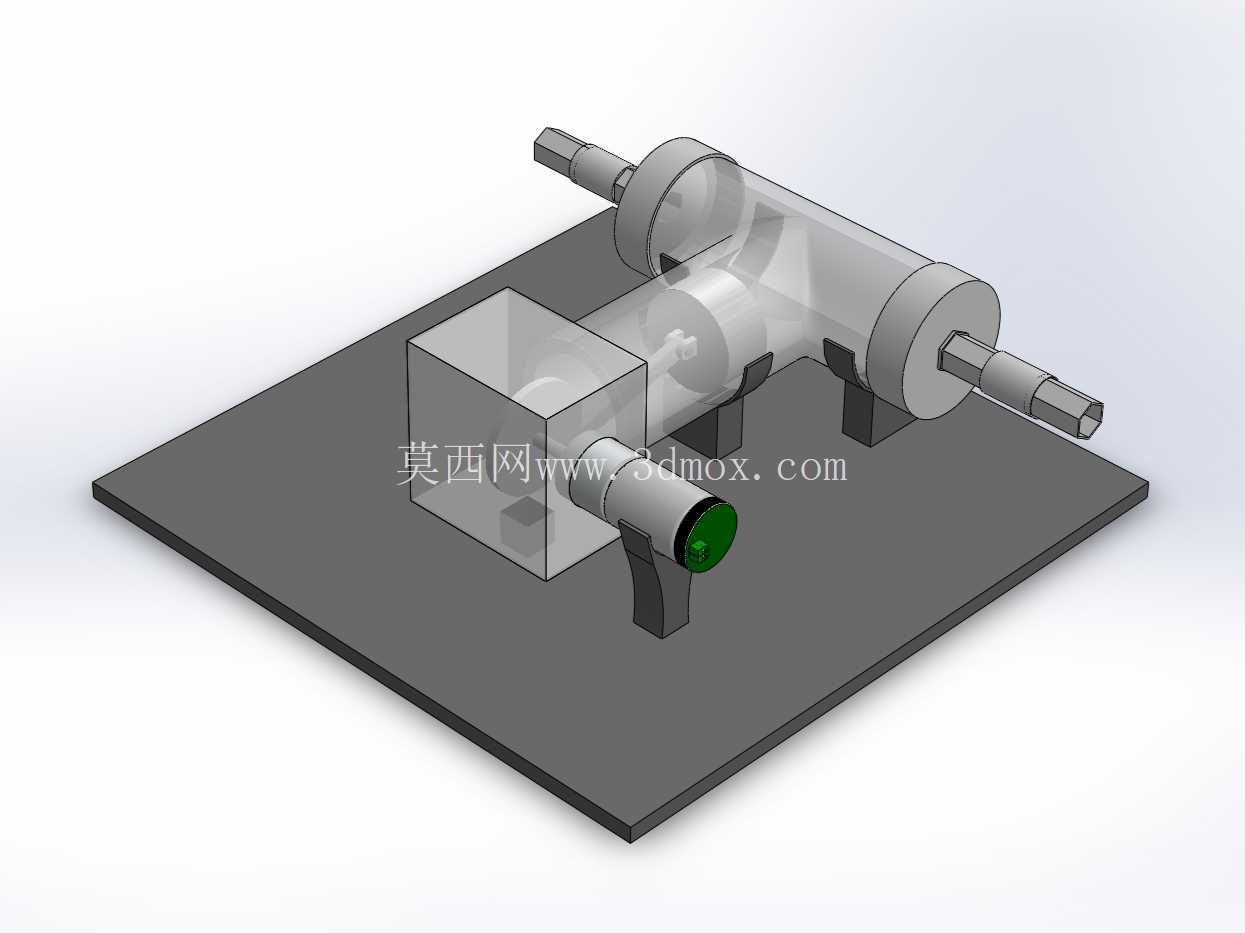

　　从实际安装边界来看，整个泵体采用卧式布局，底部集成了整块方形安装平板，平板上预留了对应泵体支撑脚的定位安装位，支撑脚与平板之间采用面接触定位，可通过螺栓完成整体固定，安装时无需额外加工复杂的适配基座，能直接固定在设备机架的安装平面上，有效减少现场安装的加工工作量；泵体的进出轴采用同轴双出轴设计，两端轴头均加工为标准的传动连接结构，可适配联轴器、带轮等多种传动连接件，不管是对接电机直驱，还是通过传动机构接入设备的主动力系统，都能灵活适配，不会出现传动干涉问题。在流体输送类设备的选型与结构设计环节，往复泵凭借可精准控制输出流量、适配高粘度介质输送、输送压力稳定无脉动的特性，常被应用在化工原料定量加注、液压系统动力供给、实验室试剂精准传输、小型润滑系统供油等场景中，这款带集成安装底座的卧式双出轴往复泵结构，完全围绕实际工程安装与运行需求完成建模还原，可直接用于设备方案选型论证、结构原理教学演示、同类型产品改型设计的参考基准。

　　从功能结构设计来看，泵体的核心缸筒采用透明可视化的结构设计，在实际教学演示或者原理验证环节，可以直观观察到内部活塞的往复运动轨迹、流体在缸内的流向变化，以及止回阀的启闭动作过程，能大幅降低原理讲解的理解成本；缸筒侧方集成了方形的流体腔结构，与主缸筒内部流道完全连通，端部设置了带密封结构的端盖，端盖上预留了流体接口，可直接对接输送管路，接口位置的设计避开了传动侧的安装空间，管路排布时不会与传动轴、传动件产生空间干涉。

　　设计过程中，所有运动部件的行程都做了限位校核，活塞在缸筒内的往复行程不会超出缸体的有效长度，两端的轴封位置预留了足够的密封安装空间，可根据输送介质的特性适配不同材质的密封件，比如输送腐蚀性流体时可更换氟橡胶密封，输送高温介质时可适配耐高温密封填料，不需要改动主体结构就能完成适配；支撑脚的位置分布经过重心校核，泵体运行时的重心完全落在安装平板的支撑范围内，高速往复运动时不会出现重心偏移导致的振动问题，安装平板的厚度也做了刚度校核，正常运行工况下不会出现平板变形导致的泵体同轴度偏差问题。

　　从实际应用适配性来看，这款结构没有冗余的装饰性设计，所有结构特征都服务于实际功能需求，不管是用于小型流体设备的动力单元选型参考，还是用于机械原理课程的三维教学演示，或是作为同类型往复泵改型设计的基础模型，都能提供准确的结构参考，建模时所有配合面都保留了合理的公差间隙，装配关系完全符合实际机械装配的工艺要求，不会出现建模时的干涉问题，可直接用于生成工程图纸、做运动仿真模拟，验证不同行程下的流量输出特性，也可在此基础上调整缸筒直径、活塞行程参数，适配不同流量、压力需求的应用场景。
