Escap23L21-213E法兰安装齿轮电机

　　这款齿轮电机的输出扭矩标定为8.5牛米，适配12V直流供电场景，在小型自动化输送线、医疗检测设备进样机构、商用自助终端的传动模组里，这类小体积大扭矩的齿轮电机是非常常见的动力选型。从结构设计来看，整机采用侧装法兰的固定形式，安装法兰上预留了两个对称的定位通孔，安装时可以直接通过螺栓将电机本体固定在设备的安装立板上，不需要额外设计转接支架，能有效压缩设备内部的安装空间占用。输出轴采用单出轴的圆柱轴结构，轴径与输出端的连接尺寸匹配常规的联轴器、同步带轮安装公差，不需要额外做轴径适配加工，选型时可以直接匹配对应孔径的传动件，减少二次加工的工作量。

　　从内部传动逻辑来看，这款电机将直流驱动单元与行星齿轮减速组做了一体化集成设计，电机本体的高速低扭矩输出经过齿轮组的减速增扭之后，从输出轴端输出适配负载需求的转速与扭矩，相比单独搭配电机与外置减速箱的方案，一体化结构的同轴度更好，传动过程中的齿轮啮合间隙更小，传动噪音更低，同时也避免了分体安装时的对中误差带来的轴承额外磨损问题，能有效提升整机的使用寿命。整机的外壳采用一体式金属机壳，法兰安装面与机壳主体做了一体化加工，安装基准面的平面度公差控制在常规工业安装的要求范围内，安装后电机主轴与安装面的垂直度有足够保障，不会出现因为安装面倾斜导致的输出轴径向受力不均的问题。

　　在实际选型应用中，这类齿轮电机通常用在对安装空间有严格限制，同时需要低转速大扭矩输出的场合，比如小型包装设备的送膜机构、智能仓储的小型分拣摆轮驱动、实验室分析仪器的样品台转动驱动，这类场景不需要太大的输出功率，但对动力单元的体积、安装便捷性、运行稳定性有较高要求。设计这款三维模型的时候，重点还原了安装法兰的孔位尺寸、输出轴的伸出长度与轴径、机壳的最大外圆轮廓尺寸，这些尺寸都是设备布局设计时需要重点核对的安装边界参数，在做设备整体布局的时候，可以直接调用这个模型进行装配干涉检查，提前排查安装空间不足、传动件连接干涉的问题。

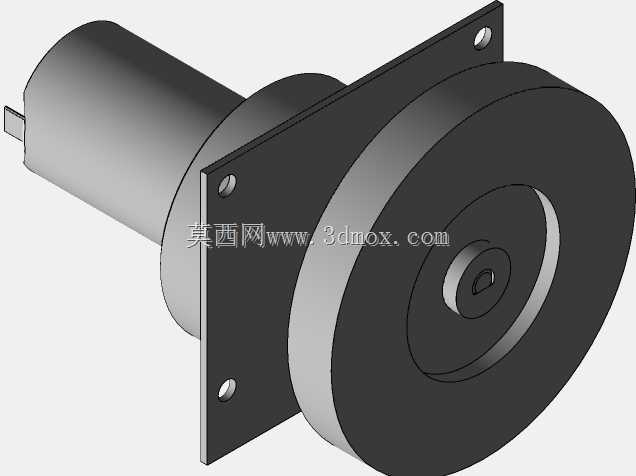

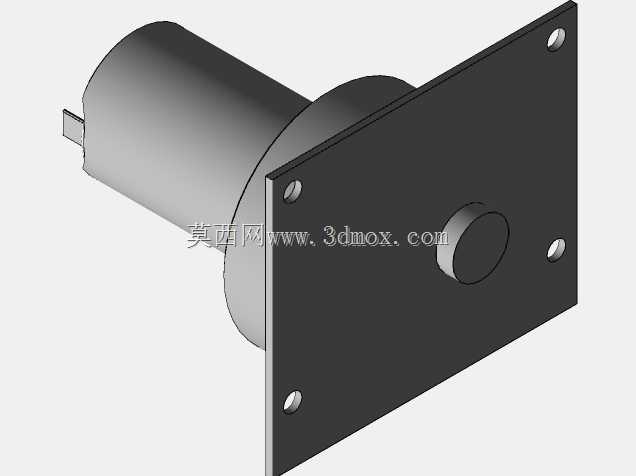

　　从外形轮廓来看，电机主体分为驱动段与减速段两个部分，驱动段的直径略小于减速段的外圆直径，安装法兰位于减速段靠近输出轴的一侧，法兰的外轮廓为方形，两个安装孔分布在法兰的对角位置，这种法兰安装形式相比端面螺孔安装的形式，安装时的操作空间更大，拧紧螺栓的时候不需要在机壳周围预留太多的扳手空间，适合设备内部结构紧凑的安装场景。输出轴的伸出长度经过匹配设计，既可以保证安装联轴器或者传动轮之后有足够的轴向定位长度，又不会因为轴伸过长导致轴端的径向跳动过大，影响传动精度。

　　在做三维建模的时候，模型对电机的外部轮廓做了精准还原，包括机壳表面的工艺倒角、法兰面的加工退刀结构、输出轴端的倒角细节都做了对应呈现，在进行装配设计的时候，不仅可以用来核对安装尺寸，也可以用来做设备的外观渲染，还原设备组装完成后的真实外观效果。对于结构设计人员来说，这类标准动力件的三维模型不需要自行绘制，直接调用就可以大幅缩短设计周期，同时避免因为自行建模的尺寸误差导致后续加工装配出现问题。在实际设备调试过程中，这类一体化齿轮电机的运行转速平稳，因为齿轮组采用了精密加工的金属齿轮，长期运行下的磨损量更小，扭矩输出的稳定性更好，不会出现塑料齿轮长期运行后齿隙变大、传动精度下降的问题，适合需要长期连续运行的工业设备场景。
