机加工固定式螺杆传动台虎钳结构设计

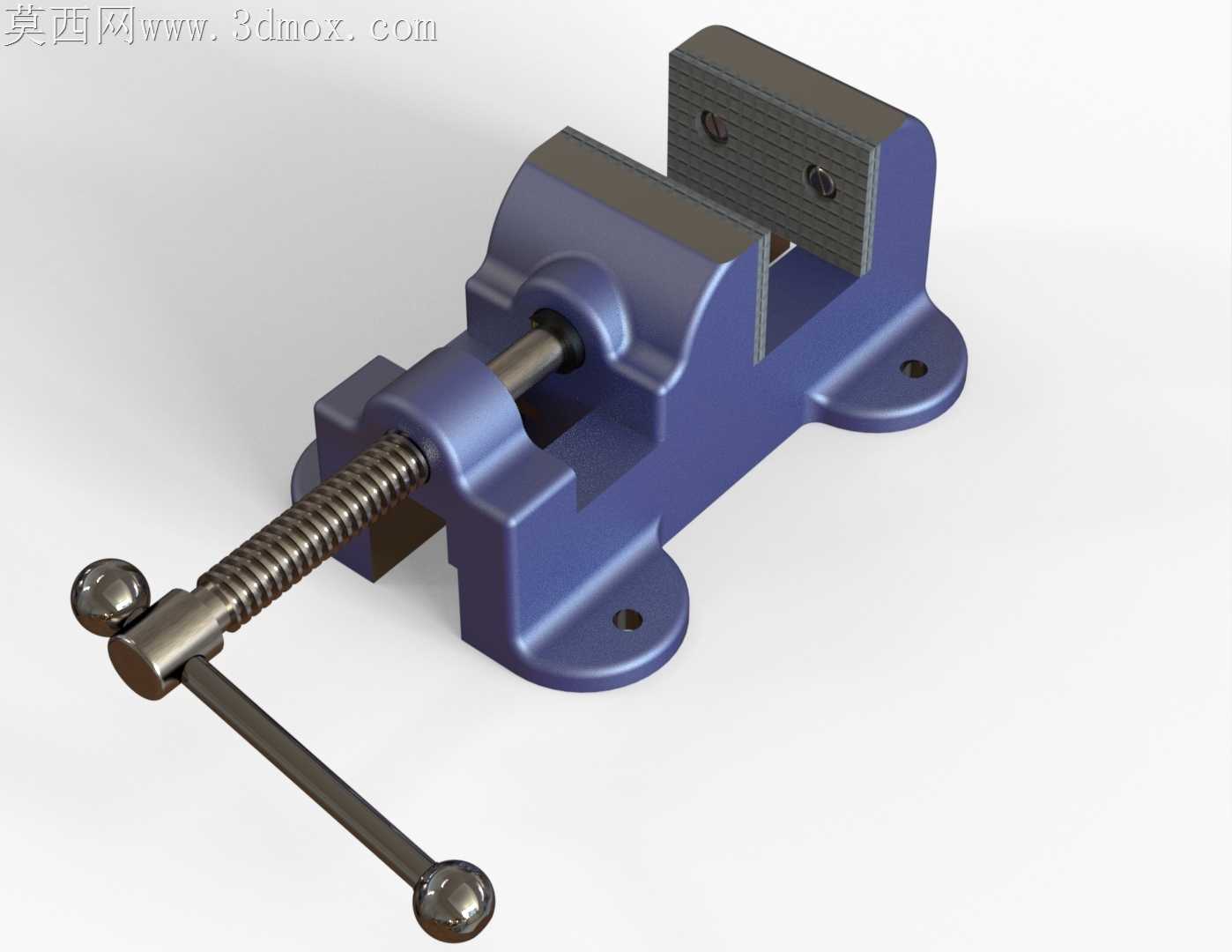

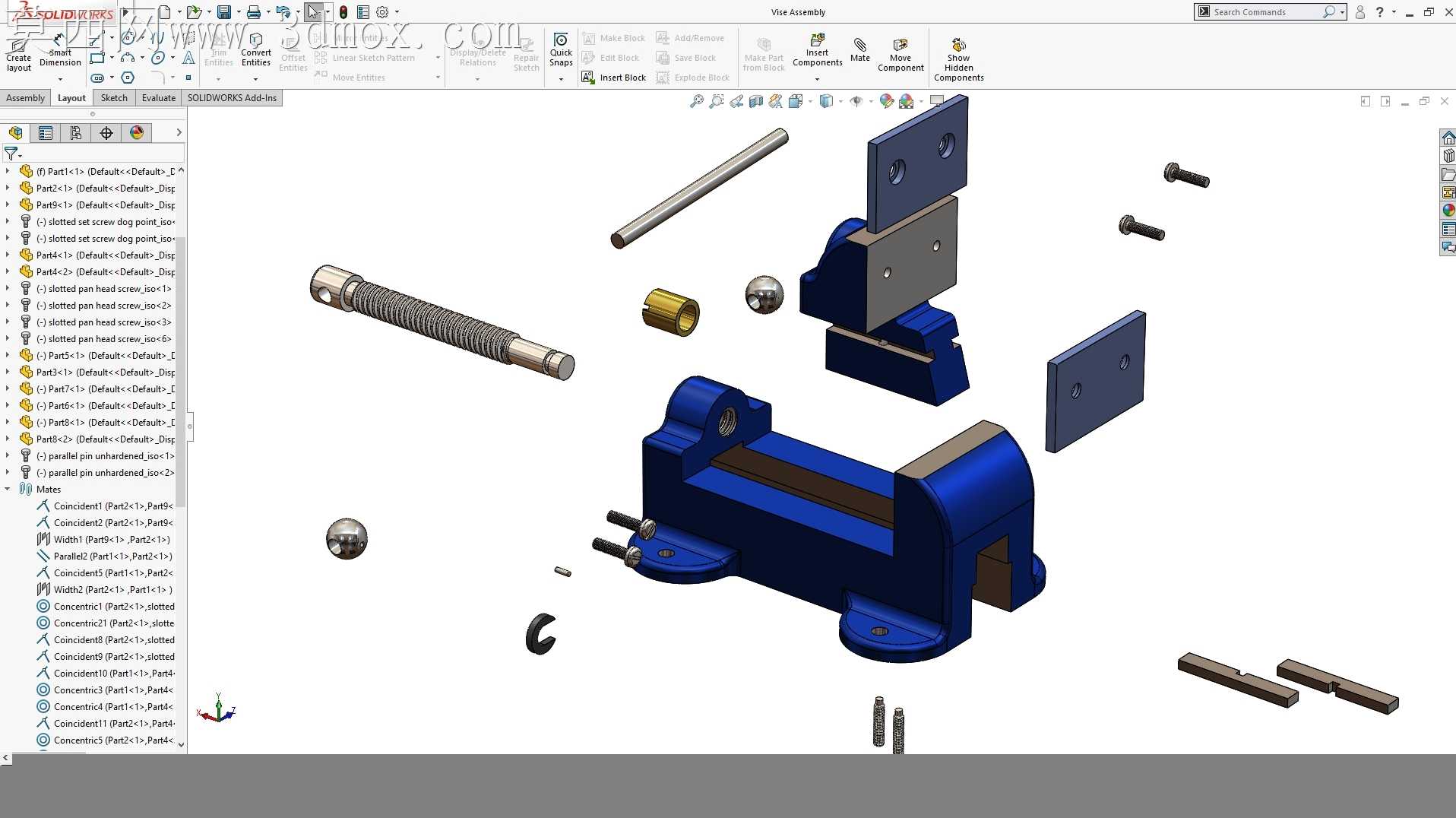

这款台虎钳是面向钳工装配、小型零件机加工固定场景设计的夹持工装，在日常金工实训、小型维修工位、精密零件打磨钻孔工序中都能发挥核心作用，能够为各类异形、规则小型工件提供稳定的夹持力，避免加工过程中工件移位导致的精度偏差或安全隐患。从实际用途来看，它既可以承担小型金属零件的锯削、锉削、攻丝等传统钳工工序的工件固定，也可以固定在钻床、小型铣床工作台面上，配合完成轻负荷的钻孔、倒角、去毛刺作业，还能在电子装配、小型五金维修场景中固定待拆解、组装的零部件，适配多场景的夹持需求。功能特性上，它采用经典的螺杆传动进给结构，通过带防滑钢球的摇柄转动带动丝杆旋转，驱动活动钳身沿固定导轨平稳进给，钳口部位设计有带防滑齿的可拆卸钳口板，通过沉头螺钉固定在钳身上，既可以通过齿纹增大与金属工件的摩擦力，防止大扭矩加工时工件打滑，也可以在钳口磨损后单独更换钳口板，延长整体工装的使用寿命；固定钳身底部设计有两个带沉孔的安装耳座，能够通过螺栓将整个台钳牢牢固定在工作台台面，避免夹持重工件时出现倾覆偏移。设计思路上，整体结构采用模块化拆分思路，将固定钳身、活动钳身、传动丝杆、摇柄、钳口板、安装底座拆分为独立可装配的部件，各部件之间通过轴孔配合、螺纹连接实现组装，没有复杂的异形曲面结构，既降低了加工制造的难度，也方便后续的维护拆解；传动丝杆采用梯形螺纹设计，相比普通三角螺纹具备更好的传力性能和自锁能力，夹持工件后不会因为加工振动导致钳口松脱，同时丝杆与活动钳身的连接部位设计有防脱结构，避免进给行程过大导致活动钳身从导轨上脱出。外形尺寸与安装边界方面，整体结构紧凑，安装耳座的孔位间距适配常规小型钳工台、家用维修工作台的安装孔位预留尺寸，钳口张开行程覆盖日常小型零件加工的夹持尺寸需求，整体高度不会遮挡钻床、打磨工具的操作空间，安装后不会过多占用工作台的有效操作面积，摇柄的转动半径经过优化，操作时不会与工作台边缘、周边摆放的工具发生干涉，操作人员站在工位前单手即可完成摇柄转动、钳口开合的操作，无需过大的操作空间，适配各类小型加工工位的布局要求。
