外啮合高压液压齿轮泵结构设计

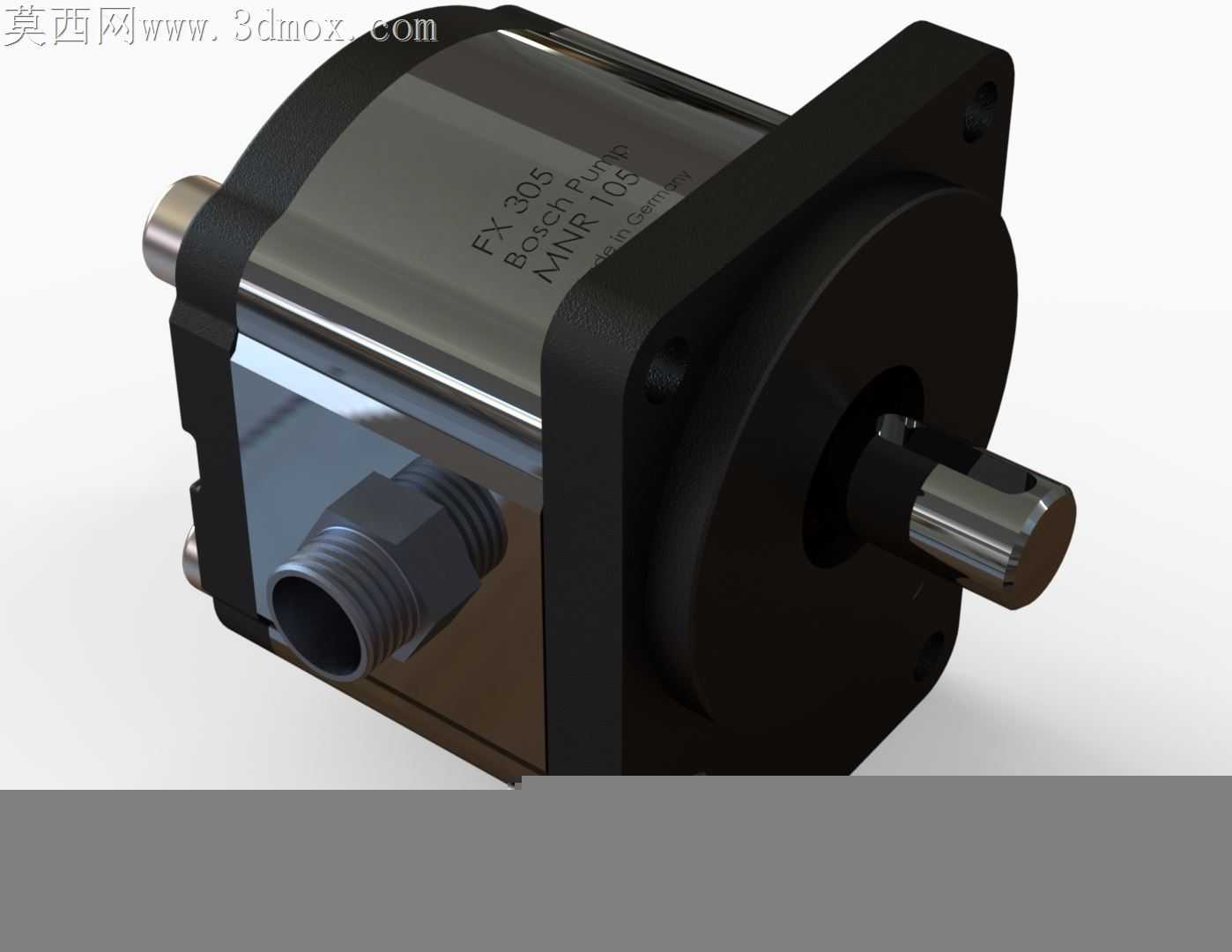

这款液压齿轮泵属于容积式液压动力元件，主要应用在各类需要稳定高压油源的液压系统场景中，覆盖工程机械行走驱动、机床液压夹紧与进给、农业装备液压举升、注塑机锁模射胶、冶金设备辊缝调节、矿山机械制动控制等多个工业领域，是液压系统中将原动机机械能转化为液压油压力能的核心部件，能够为整个液压回路提供持续稳定的压力油输出，驱动液压缸、液压马达等执行元件完成直线往复、旋转等各类动作。从实际用途来看，这款齿轮泵依靠一对参数完全匹配的渐开线外啮合齿轮在泵体内的啮合转动实现吸油与压油过程，当齿轮脱开啮合的一侧容积逐渐增大时形成真空，油箱内的液压油在大气压作用下进入吸油腔，随着齿轮转动，齿槽内的油液被带到齿轮啮合的另一侧，轮齿逐渐进入啮合使得密封容积减小，油液被挤压形成高压从压油口输出，整个过程运转平稳，输出压力脉动小，容积效率高，能够适应中高压工况下的长期连续运转需求。在产品功能特性设计上，这款齿轮泵采用了方形法兰安装结构，输入端采用伸出式圆柱轴设计，可通过联轴器、平键与原动机输出轴直连，传动效率高，对中要求低，适配多数常规电机、内燃机的输出端连接标准；泵体采用高强度铝合金与黑色端盖组合的结构，在保证壳体耐压强度的同时有效降低了整体自重，进出油口采用标准外螺纹管接头结构，能够直接匹配常规液压管路的连接需求，无需额外定制转接接头，现场装配便捷；内部采用了间隙自动补偿结构，能够在不同工作压力下自动调整齿轮端面与侧板、齿顶与泵体内壁之间的密封间隙，减少高压油泄漏，在宽压力、宽转速区间内都能保持稳定的容积效率，同时内置的滑动轴承结构能够承受齿轮啮合带来的径向力，延长泵的无故障运行周期。在设计思路上，这款齿轮泵优先考虑了工况适应性与安装通用性，齿轮参数经过优化，重合度设计合理，有效降低了齿轮啮合过程中的流量脉动与运转噪音，泵体内部流道经过顺滑处理，减少油液流动过程中的沿程阻力与局部涡流，降低油液温升；外形尺寸设计紧凑，轴向与径向安装边界都控制在较小范围内，方形法兰的安装孔位采用对称分布设计，能够适配多种安装方向的需求，不管是水平安装还是垂直安装都能保证内部轴承的润滑与密封可靠性，进出油口的位置设计兼顾了不同管路走向的布置需求，避免管路出现过度弯折影响通流能力，整体结构没有多余的突出部件，在设备内部安装时不会与周边的阀组、管路、机架结构产生干涉，能够很好地嵌入各类紧凑型液压站、设备内置液压回路的布局中，满足不同设备的安装空间限制要求。
