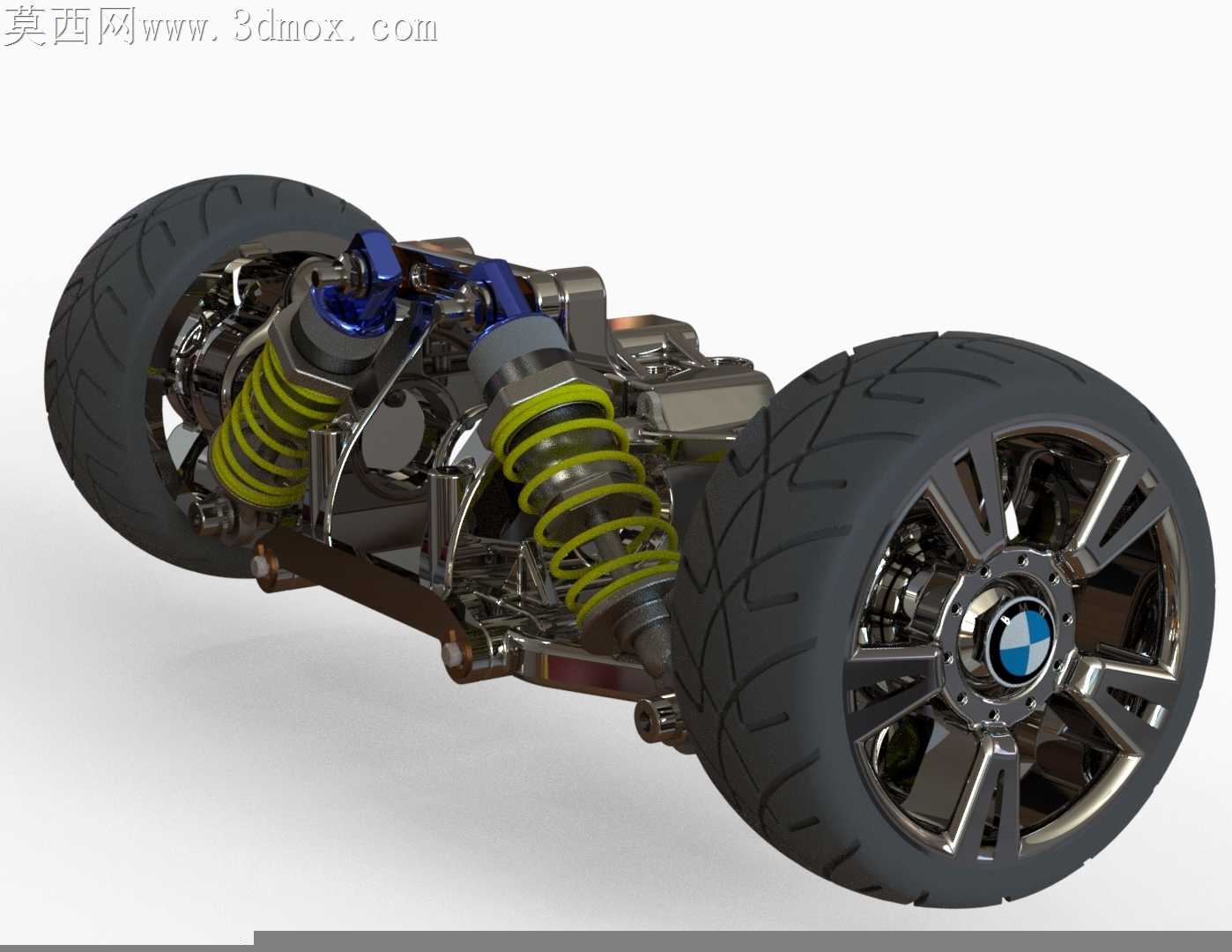

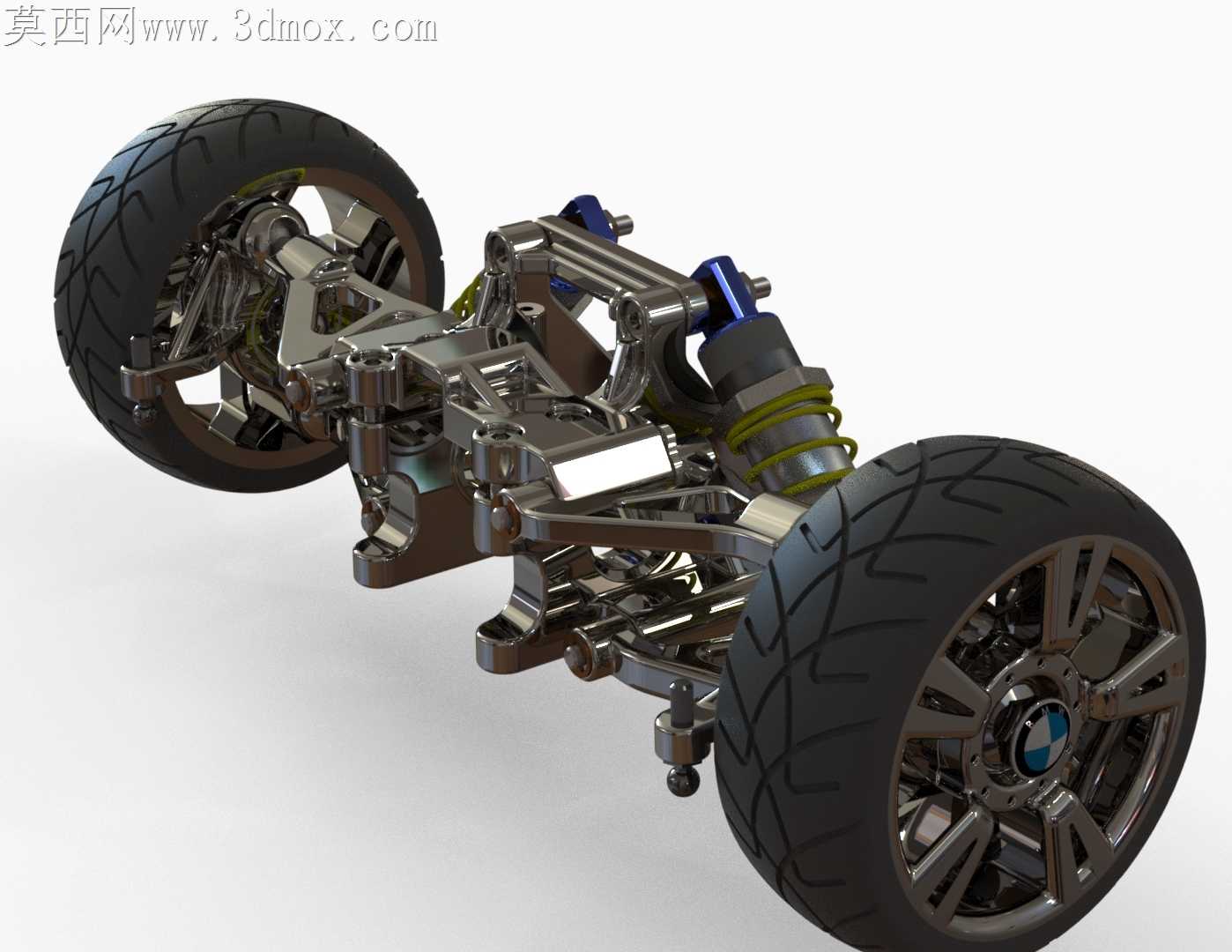

乘用车双横臂独立悬架带轮毂轮组结构

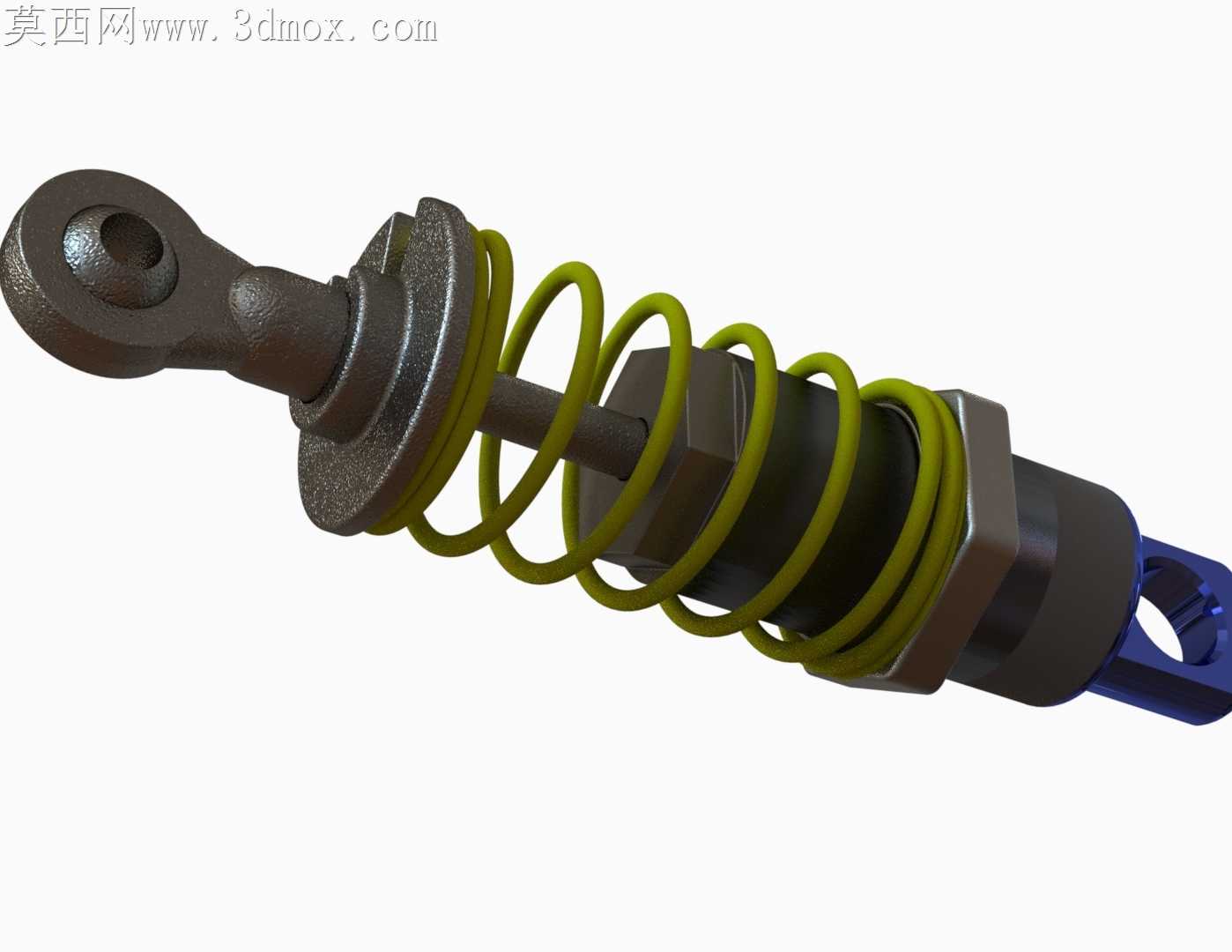

该结构属于乘用车辆底盘行驶系统的核心组成部件，主要应用于高性能乘用车、运动型多用途车辆的前轮悬挂单元，也可适配部分后置后驱车型的后轮独立悬挂布局，承担着连接车架与车轮、传递多维载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用，直接决定车辆的操控极限、行驶平顺性与轮胎接地性能。在实际装车场景中，该结构需要承受车辆加速、制动、转向过程中产生的纵向力、侧向力与垂直力矩，同时过滤路面颠簸带来的高频振动，避免冲击直接传递至车身舱体，兼顾驾乘舒适感与行驶稳定性。从功能特性来看，该双横臂结构采用上下不等长控制臂布局，上横臂长度略短于下横臂，在车轮随路面起伏上下跳动时，能够主动优化车轮外倾角的变化轨迹，让轮胎始终保持与路面的最大接触面积，大幅提升弯道行驶时的抓地力；搭配的螺旋弹簧与筒式减震器同轴集成布局，可根据车辆调校需求匹配不同刚度的弹簧与阻尼系数的减震芯，兼顾细碎颠簸过滤与侧倾抑制能力；集成的轮毂单元带轴承安装位、刹车盘连接法兰与转向节接口，可直接适配制动卡钳、转向拉杆等周边部件的安装，轮辋采用多辐式铝合金结构，搭配带排水花纹的真空轮胎，完整还原装车后的实际装配状态。设计过程中，工程师重点围绕硬点参数匹配展开，上下控制臂的铰接点位置经过多轮运动学仿真校核，确保车轮在全跳动行程内，前束角、外倾角的变化范围处于设计阈值内，避免出现轮胎异常磨损、转向回正力异常的问题；所有铰接位置均预留了衬套安装空间，可通过调整衬套刚度优化行驶质感，减震器上端预留了塔顶安装接口，可直接与车身翼子板内侧的安装座固定，下端通过叉形结构与转向节相连，载荷传递路径清晰，受力分布均匀。在安装边界层面，该结构横向总宽度适配常规紧凑型乘用车的轮距要求，上下控制臂的内侧铰接点间距符合主流乘用车副车架的安装孔位标准，减震器塔顶的安装角度与车身安装面完全匹配，轮毂的螺栓孔节圆直径、中心孔尺寸符合常规乘用车的轮毂安装规范，轮胎外径与轮拱间隙预留了足够的跳动行程，不会在极限压缩状态下与轮拱、翼子板发生运动干涉，整套结构可直接用于底盘架构的方案验证、装配干涉检查与性能仿真分析，为后续的零部件细化设计、实车调校提供精准的三维数据参考。
