户外带遮阳棚卧式储水冰站设施结构

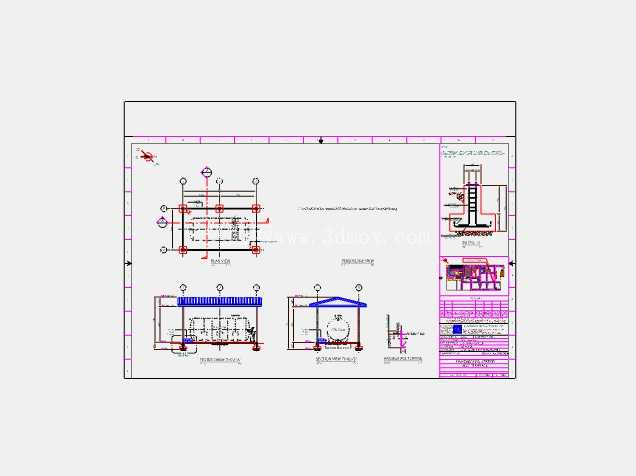

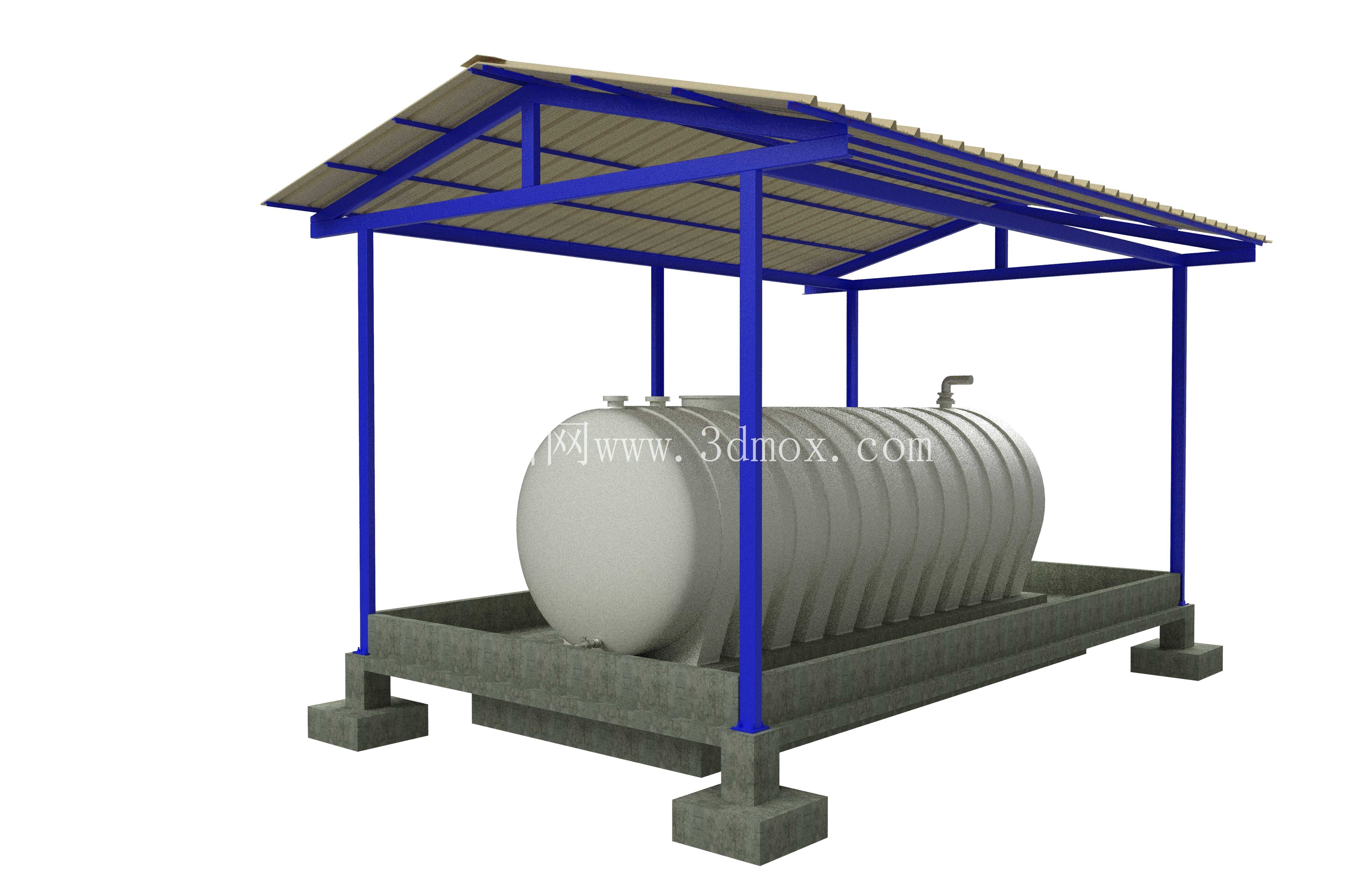

　　这套户外储水冰站结构，核心服务于厂区临时供水、施工场地应急储水、小型站点冰水储备这类场景，在户外无遮蔽的作业环境里，能稳定完成液态水、低温冰水的存储与中转，避免储液罐体长期暴露在日晒雨淋下加速老化。从结构组成来看，整套设施分为三个核心部分：底部混凝土承重基座、蓝色型钢支撑的遮阳雨棚、卧式波纹储液罐体。基座采用分体式混凝土支墩设计，四个支墩分别对应棚架立柱的落点，中间连通的混凝土槽体承托卧式罐体，槽体边缘做了高出地面的挡边设计，能承接罐体表面的冷凝水、少量溢漏液体，避免积液漫流到周边场地，支墩底部做了放大的承压面，适配户外非硬化地面的承重需求，降低不均匀沉降带来的结构变形风险。

　　棚架部分采用等边角钢焊接成型，立柱垂直固定在混凝土支墩的预埋钢板上，顶部的坡型棚架向单侧找坡，坡度控制在5%左右，能快速排走屋面的雨水，避免屋面积水增加结构荷载，棚面采用波纹压型板材，板材和檩条之间用自攻螺钉固定，搭接处做了顺水方向的叠边，减少雨水渗漏的概率，棚架的悬挑尺寸刚好覆盖整个罐体区域，在正午太阳高度角最大的时段，能完全遮挡直射罐体的阳光，降低罐内液体的温升速度，同时也能给周边检修操作留出遮阳的作业空间。卧式罐体采用波纹加强结构，相比光滑壁面的罐体，波纹结构能在同等板材厚度下提升罐体的环向刚度，减少储液满载时罐体的径向变形，罐体一端做了椭圆封头，另一端预留了进出液接口、排气接口，接口位置的高度做了差异化设计，进液口设在罐体顶部偏高位置，出液口靠近罐体底部，能最大限度排净罐内的积液，罐体底部和混凝土承托槽之间垫了减震橡胶垫，既可以避免罐体和混凝土硬接触造成的防腐层磨损，也能缓冲温度变化带来的罐体伸缩位移。

　　设计过程中，首先核算了满载状态下罐体的总重量，以此反推混凝土基座的承压面积和配筋参数，避免基座出现承压开裂；棚架的型钢选型经过风荷载验算，能抵御当地常见的阵风荷载，立柱和基座的连接采用预埋螺栓加焊接的双重固定方式，提升整体结构的抗倾覆能力；罐体的波纹间距、板材厚度根据储液的最大静压计算确定，既保证结构强度，也不会过度冗余增加材料成本。安装边界方面，整套设施需要选址在地面平整、排水顺畅的区域，安装前要对四个支墩的落点做夯实处理，压实系数不低于0.93，避免后期沉降；棚架安装时要先校准立柱的垂直度，偏差控制在千分之一以内，再焊接顶部的檩条结构，避免棚面安装后出现歪斜；罐体吊装就位时要保证罐体的水平度，两端的高度差不超过5mm，避免罐内积液无法完全排出；所有钢制构件表面都做了防腐涂装，立柱、棚架的蓝色涂装采用户外耐候型油漆，能适应户外温差变化、紫外线照射的环境，减少涂层剥落、生锈的概率。

　　在实际使用场景里，这类储水冰站可以搭配制冷机组完成冰水的循环储备，给周边的生产设备提供冷却水源，也可以作为临时施工场地的生活供水储水点，遮阳棚的存在不仅保护罐体，也能在雨天给检修作业提供遮蔽，不用因为天气变化中断常规的维护操作。结构设计上没有采用复杂的连接节点，所有焊接位置都做了外露处理，方便后期检查焊缝的锈蚀情况，混凝土基座的挡边预留了排水孔，能及时排走槽内的积水，避免罐体长期泡在积水中造成底部腐蚀。
