钣金拼装式工业设备防护外壳结构设计

这套钣金拼装结构的设备外壳，主要面向车间内中小型工业加工设备、电控集成机组的外围防护需求，在实际产线布局中，这类外壳承担着隔绝设备运转外露风险、规整内部走线、阻隔加工碎屑飞溅、降低设备运行噪音向外传递的核心作用，同时也能避免非操作人员误触设备内部运动部件或带电区域，满足车间安全生产的基础防护要求。

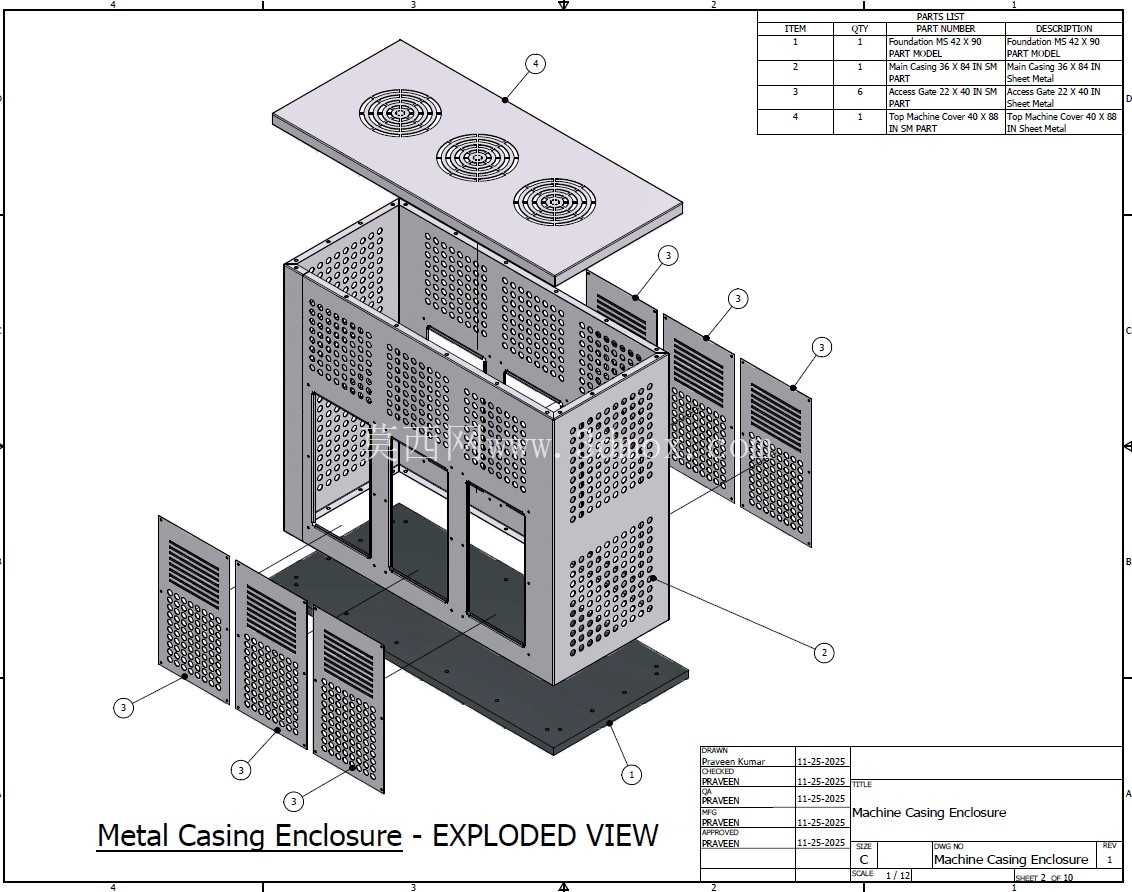

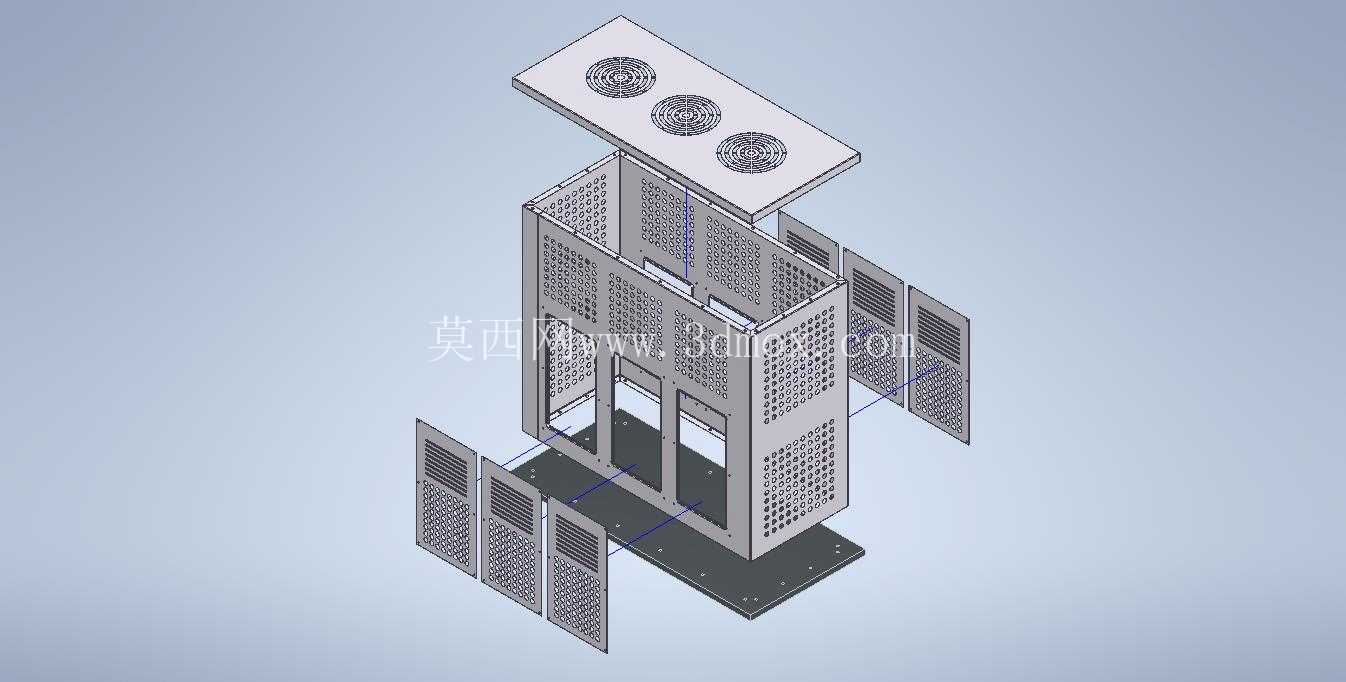

从结构拆分逻辑来看，整套外壳采用分体式钣金拼装设计，没有采用一体焊接的整体壳体结构，主要是考虑到设备后期运维的拆装便利性——底部为整块加厚钣金安装底座，底座上预留了对应设备地脚的固定安装孔位，孔位采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，底座边缘做了向上的翻边处理，既可以提升底座整体的抗弯折强度，也能阻挡设备运行时可能滴落的冷却液、油污向外渗漏，保持车间地面整洁。

壳体的主体框架采用折弯成型的钣金立柱与侧梁拼接，所有拼接位置都采用内藏式螺栓连接，外部没有突出的紧固件，既避免了突出件剐蹭过往人员或物料，也能让外壳整体外观更规整。四周的侧板根据通风需求做了差异化设计：靠近设备散热区域的侧板采用密集阵列式通风冲孔，冲孔孔径控制在6mm以内，既保证足够的通风散热面积，让设备运行产生的热量能顺利通过孔洞排出，避免内部积热导致元器件或传动部件温度过高，也能防止较大的杂物、工具从孔洞掉入设备内部；对应设备操作、维护窗口的位置则设计了可快速拆卸的活动门板，门板上预留了观察窗安装位与门锁安装位，日常运维时不需要拆除整块侧板，只需打开对应位置的门板即可完成内部部件检修、参数调整等操作，大幅降低后期维护的拆装工作量。

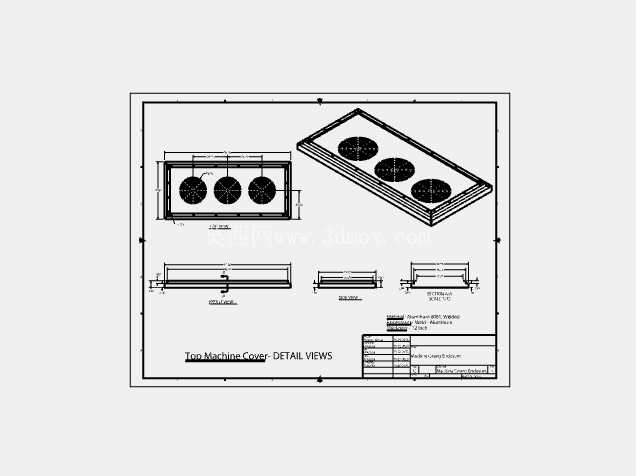

顶部盖板同样采用钣金折弯成型，上面预留了三个轴流风机的安装位，对应设备内部发热集中区域的强制排风需求，风机安装位做了下沉式翻边结构，既可以提升盖板局部强度，避免风机运行时产生共振异响，也能防止顶部滴落的冷凝水、灰尘顺着风机安装缝隙流入设备内部。所有钣金部件的折弯处都做了圆角过渡处理，没有尖锐的直角毛边，避免生产或安装过程中划伤操作人员，板材拼接的缝隙控制在1mm以内，既保证拼装精度，也能减少灰尘、碎屑从缝隙进入壳体内部。

在安装边界设计上，整套外壳的所有外连接点都设置在壳体底部与内侧，安装完成后外部无突出结构，不会额外占用设备周边的操作空间，适配车间内紧凑的产线布局需求；侧板与主体框架的连接采用定位销加螺栓的组合方式，现场拼装时可以先通过定位销快速对齐板件位置，再拧紧固定螺栓，不需要额外的辅助对位工装，能有效缩短现场安装的工时。针对不同设备的散热需求差异，侧板的通风孔密度、顶部风机位数量都可以在这套基础结构上做快速调整，不需要重新设计整体框架，具备一定的通用适配性，能覆盖多数中小型工业设备的外围防护需求。

从结构强度角度考虑，所有钣金件的折弯边都设置了合理的折弯系数补偿，避免折弯后出现板材开裂或尺寸偏差，主体框架的立柱采用加厚板材折弯成C型截面，在不额外增加整体重量的前提下，大幅提升壳体的抗侧向冲击能力，即使车间内转运物料时发生轻微剐蹭，也不会出现壳体变形凹陷的情况，能长期保持结构稳定性。
