土压平衡式隧道掘进机刀盘及主盾结构

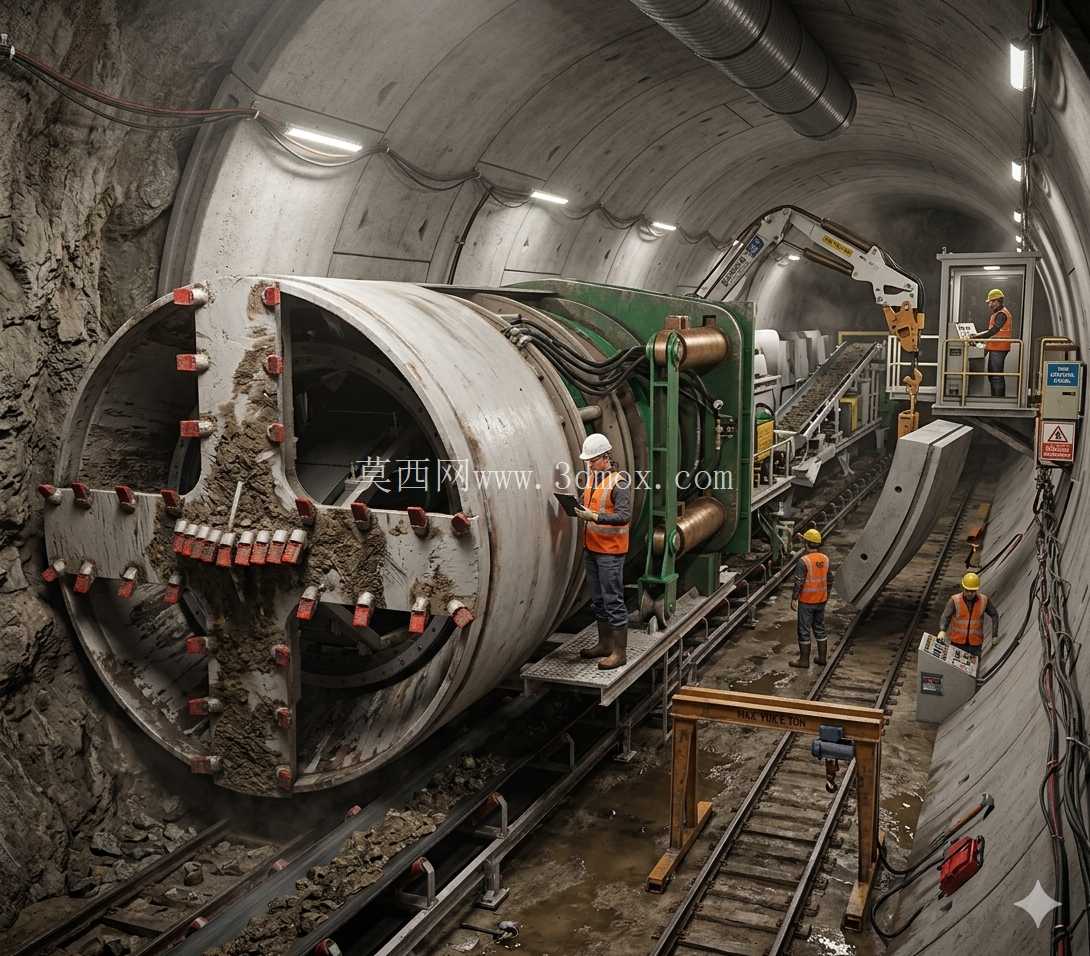

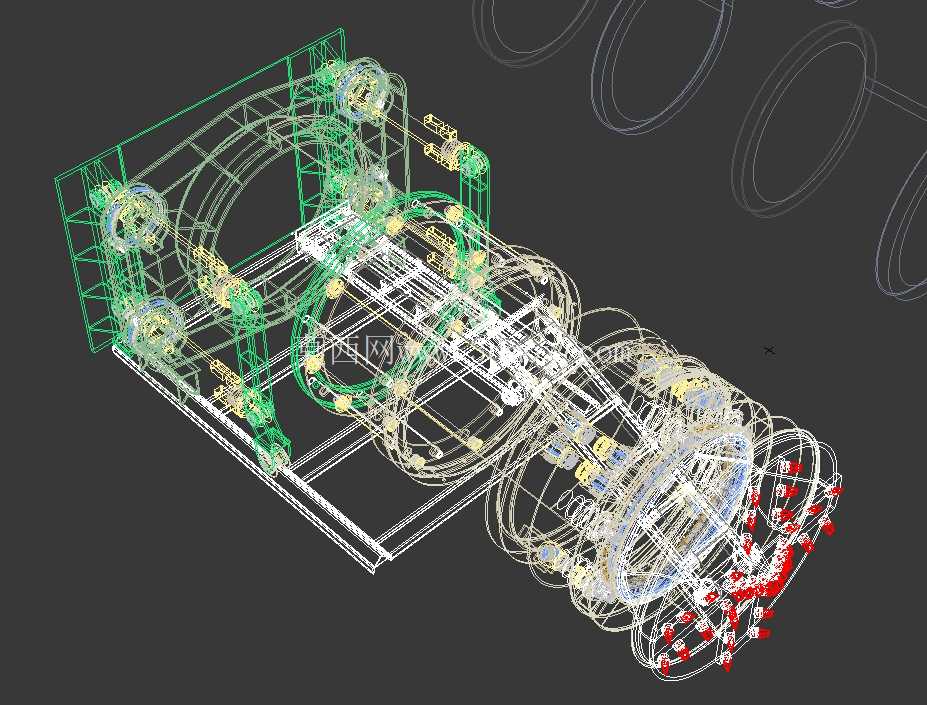

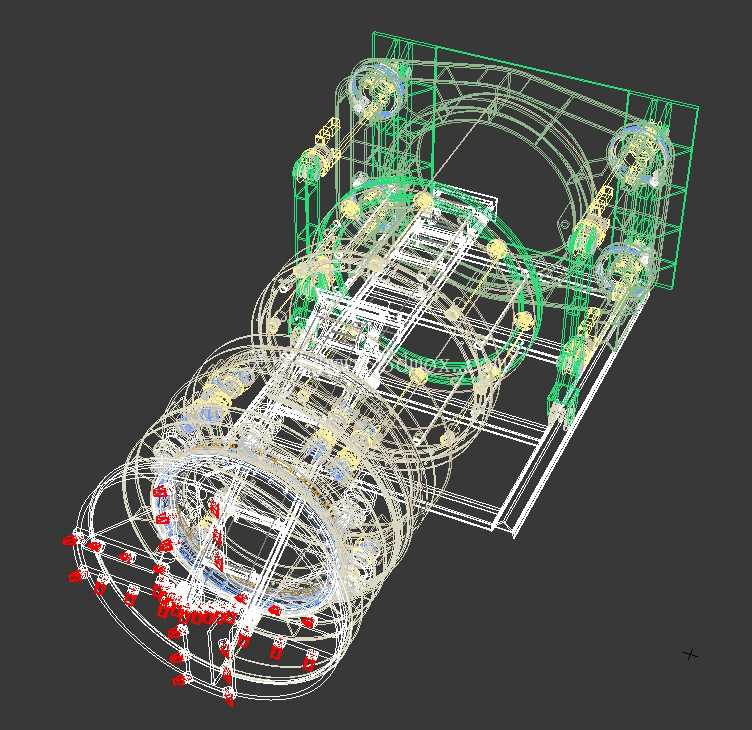

城市地下空间开发进程中，软土地层的隧道施工始终对设备的地层适配性有极高要求，土压平衡式隧道掘进机作为软土、淤泥、砂层等软弱含水地层施工的核心装备，其刀盘与主盾结构的设计合理性，直接决定了施工过程的地表沉降控制效果、掘进效率与作业安全。这套结构模型完整还原了设备核心作业段的机械构成，可作为结构设计人员开展同类型装备方案论证、部件选型参考的具象化参照。

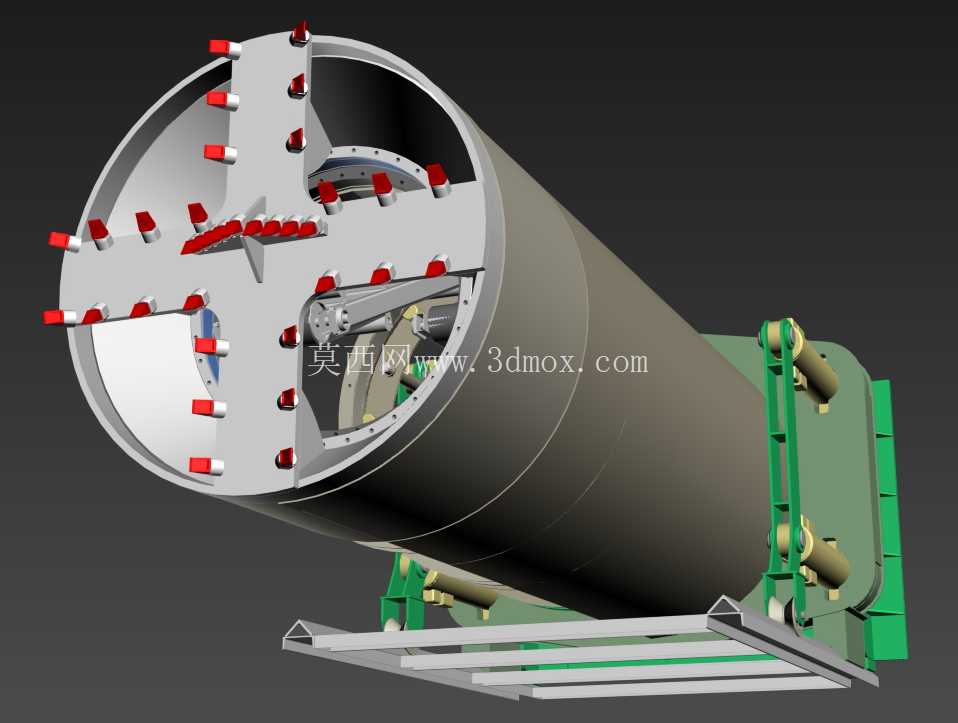

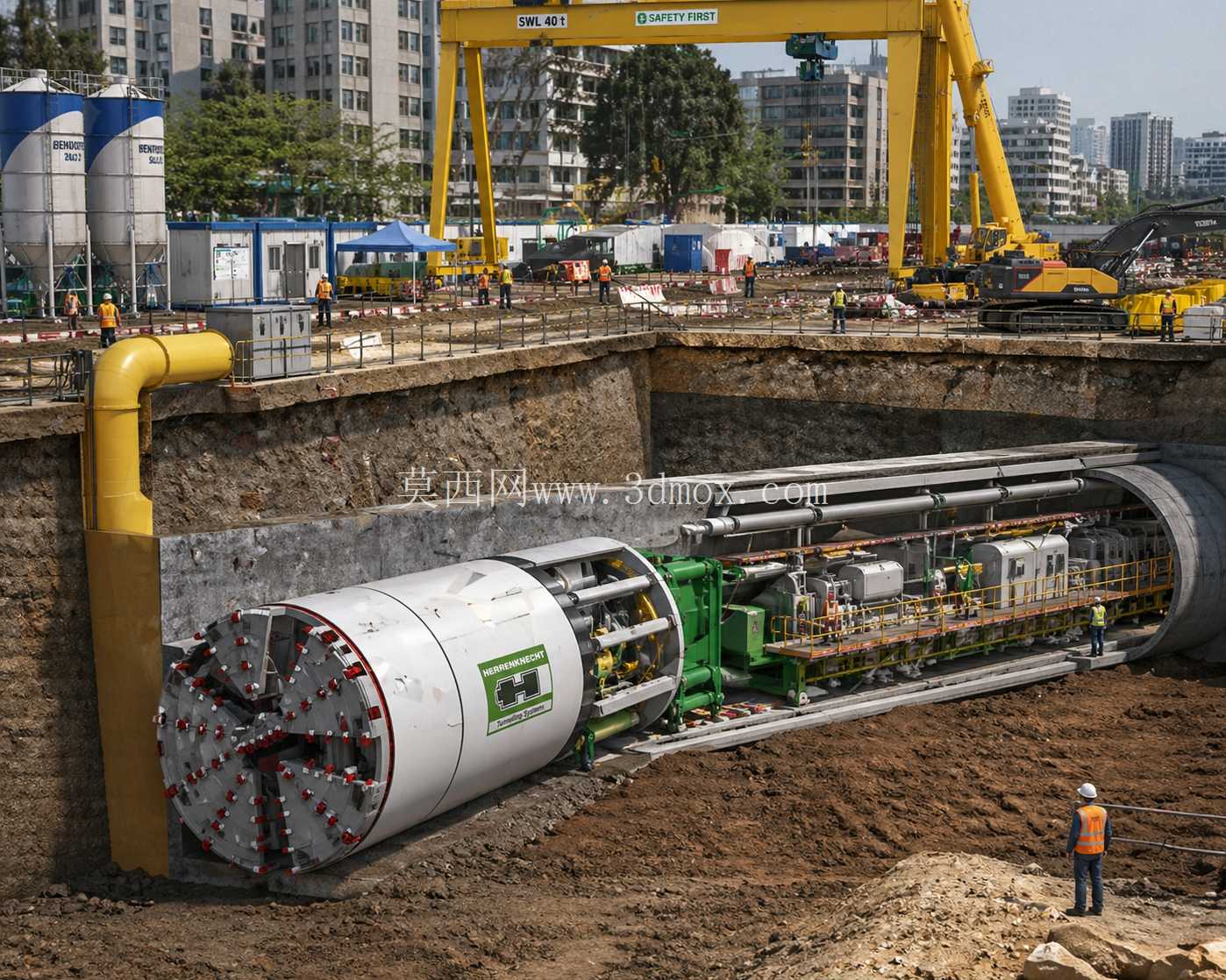

从实际作业场景来看，这类掘进结构主要服务于城市地铁区间隧道、地下综合管廊、越江软土隧道、城际铁路地下段等施工场景，这类场景普遍存在地层自稳能力差、周边建构筑物密集、沉降控制阈值严苛的特点，要求设备在掘进过程中能够实时平衡掌子面的水土压力，避免地层失稳引发的地面塌陷、周边管线破损等风险。刀盘作为直接接触开挖地层的核心部件，其盘面布置了多组切削刀具与刮刀，不同刀具的排布角度、伸出高度经过匹配计算，可在旋转掘进过程中对黏土、砂层、淤泥土质实现连续切削，切削下的渣土进入刀盘后方的土仓内，通过维持土仓内的压力与掌子面水土压力动态平衡，实现掌子面的稳定，无需额外施加气压或者泥浆支护，大幅降低了软土地层施工的辅助作业成本。

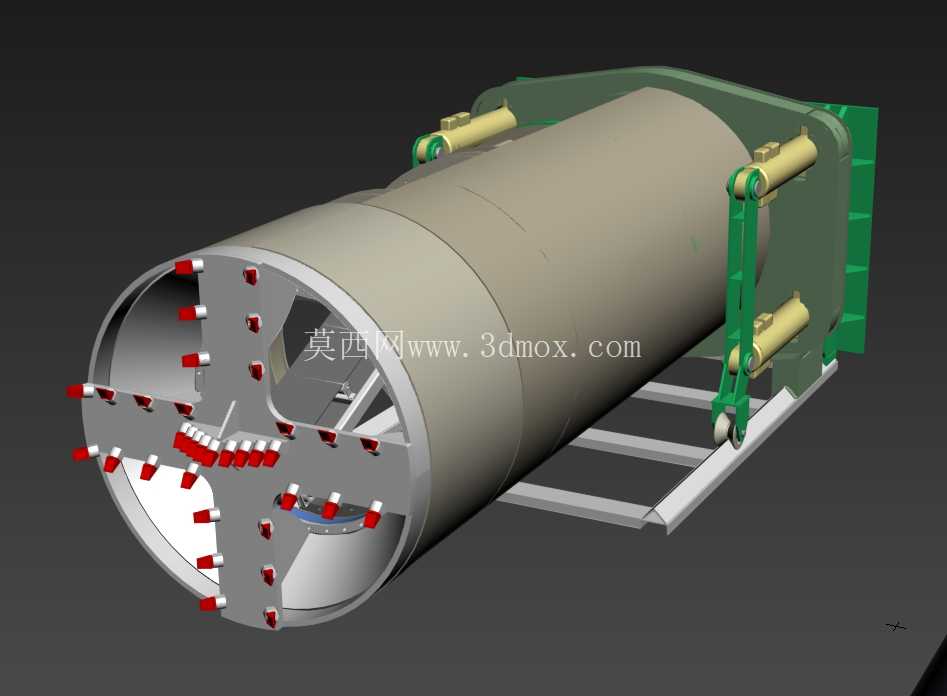

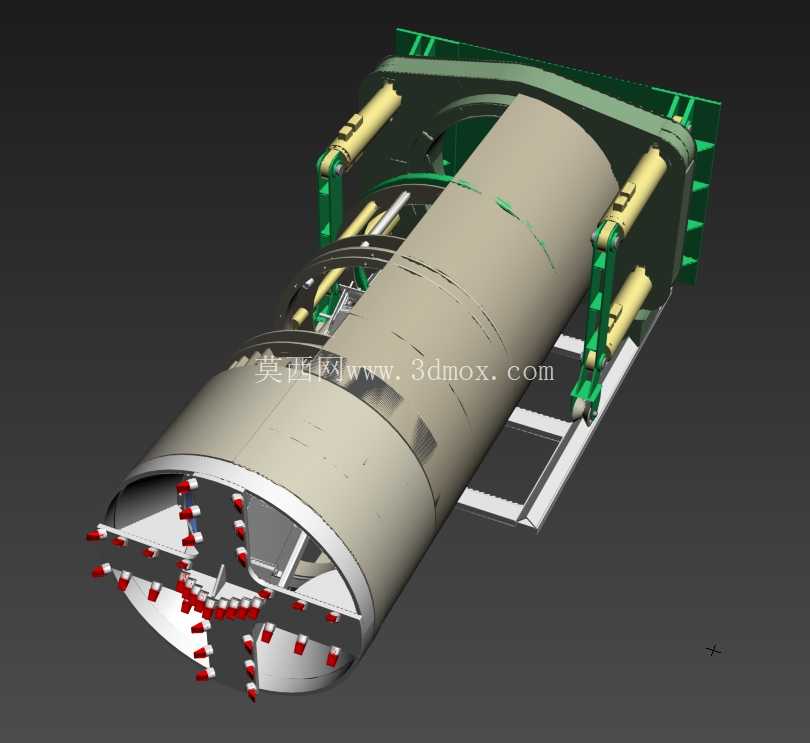

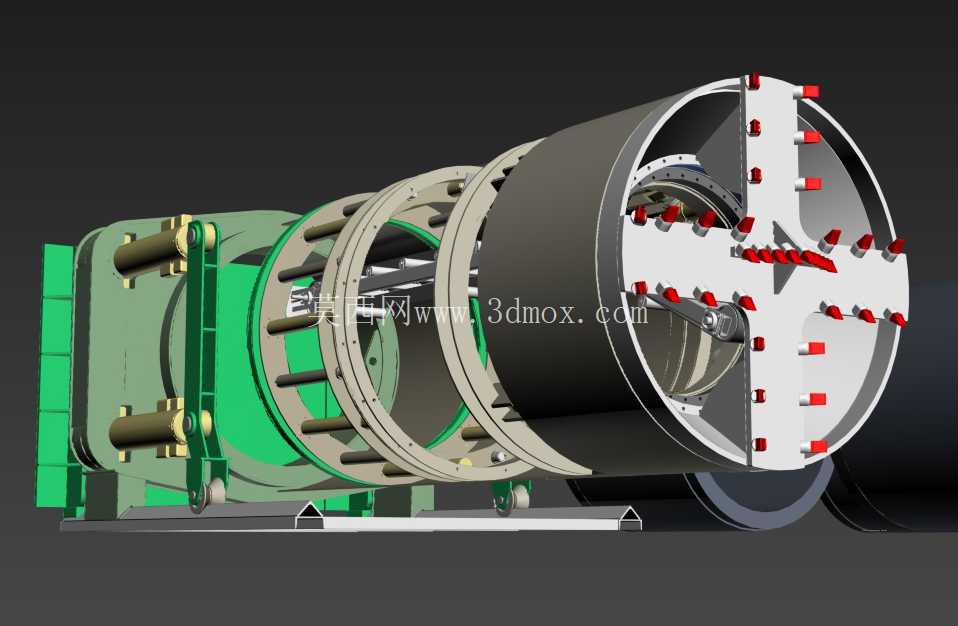

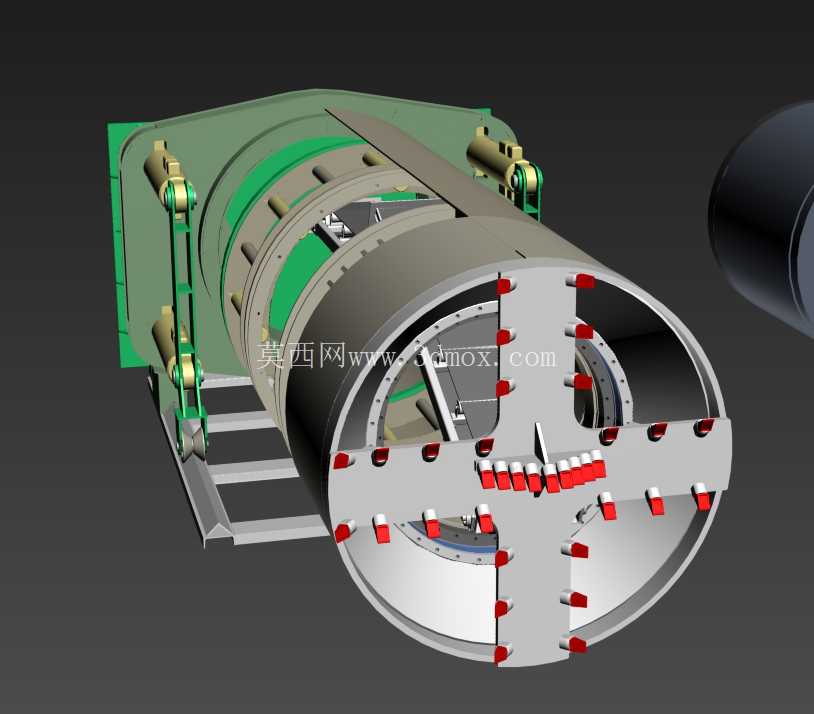

主盾结构作为承载刀盘驱动、推进系统、管片拼装机构的核心载体，其外形采用圆柱式壳体设计，壳体外径与刀盘开挖直径保持合理的间隙，既可以避免壳体卡盾，又能减少掘进过程中的地层扰动。主盾内部预留了液压推力油缸的安装位置，多组油缸沿盾壳内壁周向均匀布置，掘进过程中油缸顶推在已拼装完成的混凝土管片端面上，为刀盘提供持续的掘进反力；同时主盾内部预留了管片拼装机的作业空间、渣土输送通道的安装边界，以及人员操作、管线排布的冗余空间，各部件的布局充分考虑了井下作业的操作空间需求，避免部件干涉。

从设计思路层面，这套结构采用半封闭土仓设计，刀盘开挖下的渣土在土仓内经过搅拌后形成具有一定塑流性的介质，通过螺旋输送机从土仓底部有序排出，排渣速率与掘进速率实时匹配，以此维持土仓内的压力稳定。刀盘的开口率设计针对软土地层做了优化，既保证大块渣土能够顺利进入土仓，避免刀盘结泥饼，又能防止开口过大导致的掌子面压力失控。主盾的盾壳采用厚钢板焊接成型，具备足够的结构刚度，可承受地层侧向压力、掘进反力以及管片拼装过程中的局部载荷，避免盾体变形引发的设备卡滞。

在安装边界与尺寸适配方面，这类结构的外径尺寸需要匹配隧道的设计断面，主盾的长度设计需要兼顾转弯半径适配性与内部部件安装空间，过小的长度会导致内部部件排布拥挤，维护操作空间不足，过长的盾体则会降低小半径曲线段的掘进适配能力，增大地层扰动范围。刀盘与主驱动的连接采用高强度法兰结构，连接螺栓的排布、预紧力要求都经过载荷校核，可承受刀盘旋转切削过程中的交变载荷、冲击载荷，避免连接失效。主盾尾部的盾尾结构预留了密封装置的安装槽，多道钢丝刷与油脂密封形成的密封体系，可防止地层中的地下水、注浆液渗入盾体内部，保障内部作业环境的安全。

对于从事隧道装备设计、地下工程施工配套的技术人员而言，这套结构清晰呈现了土压平衡掘进装备核心段的部件构成与空间布局关系，可帮助设计人员快速理解各部件的功能关联，在开展同类型设备改型、定制化设计时，能够更合理地规划部件安装位置、校核结构间隙，减少设计阶段的干涉问题，提升方案的落地可行性。
