JCB427轮式装载机工程设备三维设计

　　先从作业端的铲斗结构说起，设计时充分考虑了铲斗下挖、举升、卸料三个核心动作的干涉边界，铲斗刃口的弧度、斗容与举升油缸的推力匹配做了反复校核，避免出现举升过程中斗体与动臂、前车架发生剐蹭的问题，同时预留了铲斗更换快换接头的安装空间，适配不同作业场景下的斗型、抓具更换需求，不管是砂石料铲装、建筑垃圾清运还是厂区散货堆垛，都能通过属具更换快速切换作业模式。行走部分的轮胎选型与轮边减速结构的布局，参考了同级别设备的实际接地比压参数，轮胎花纹的建模还原了工程越野胎的深沟槽设计，保证在泥泞、碎石路面的抓地力，轮辋与桥壳的连接法兰做了细节还原，方便后续做维护仿真、轮胎更换模拟时直接调用结构参数。在土方转运、散料堆垛、基建现场清场这类高频作业场景里，轮式装载机的机动优势一直是履带式设备无法替代的，尤其是市政施工、厂区物料周转这类对转场速度、路面破坏程度有要求的工况，轮式装载机的作业适配性更强。这款JCB427轮式装载机的三维设计，完全围绕实际作业中的载荷传递、动作边界、操作视野这些核心需求展开，没有做多余的外观修饰，每一处结构都对应实际使用中的功能逻辑。驾驶室的设计完全围绕操作视野与作业安全展开，前挡风玻璃的倾角、侧窗的覆盖范围都经过视线校核，操作员坐在驾驶位可以无遮挡观察到铲斗刃口的作业位置，减少作业盲区；驾驶室顶部的防护栏、后部的发动机舱散热格栅都做了结构还原，发动机舱的布局考虑了日常维护的开盖空间，空滤、排气筒的位置避开了维护时的操作干涉，爬梯的踏步间距、扶手位置符合人机工程要求，操作员上下车的动作路径没有突出构件剐蹭的风险。

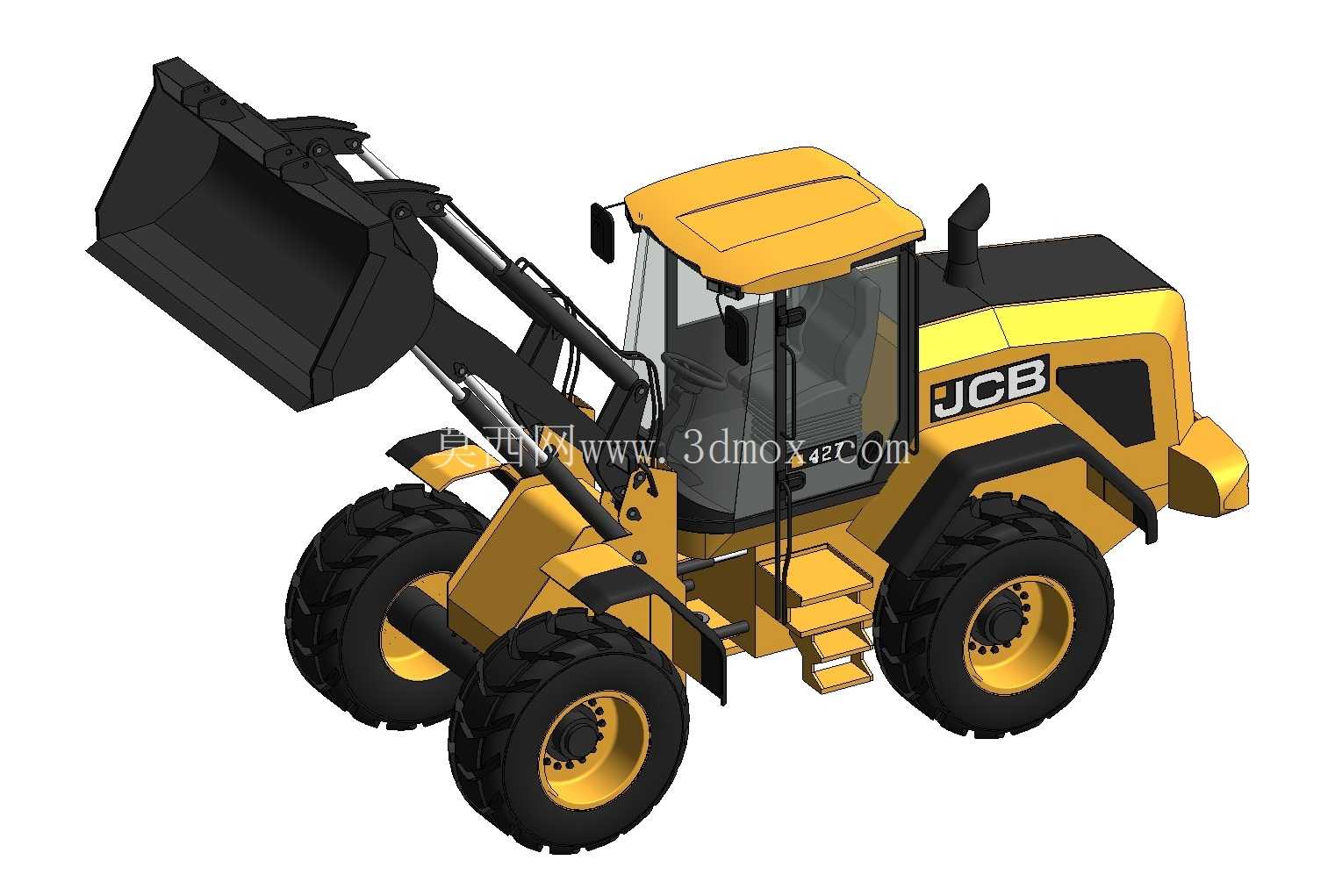

　　动臂与车架的铰接点位置是整个设计的核心，举升油缸、转斗油缸的铰接点坐标经过运动仿真反复调整，保证铲斗从最低位置举升到最高卸料位置的过程中，收斗角始终保持在合理范围，不会出现物料撒漏的问题，同时最大卸料高度、卸料距离满足常规货运车辆的货箱高度匹配要求，不需要额外调整作业站位就能完成往卡车货箱卸料的动作。后车架的配重布局做了重心匹配校核，当铲斗满载举升到最高位置时，整机重心始终落在前后轮的支撑边界内，不会出现翘头失稳的风险，转向系统的铰接结构还原了中央铰接式转向的实际结构，转弯半径的参数符合同级别设备的实际作业表现，在狭小的厂区、巷道内也能灵活转向。

　　整个模型的结构拆分完全按照实际设备的装配层级来做，车架、动臂、铲斗、驾驶室、动力舱、行走系统都是独立的装配体，做运动仿真、结构有限元分析时可以直接给对应铰接点添加运动副、约束，不需要重新拆分构件；外形尺寸的边界完全参照实车参数，整机长度、宽度、高度，以及最小离地间隙都符合工程实际，做厂区作业路径规划、施工场地设备布局模拟时，可以直接导入模型做碰撞检测，不会出现尺寸偏差导致的仿真结果失真。

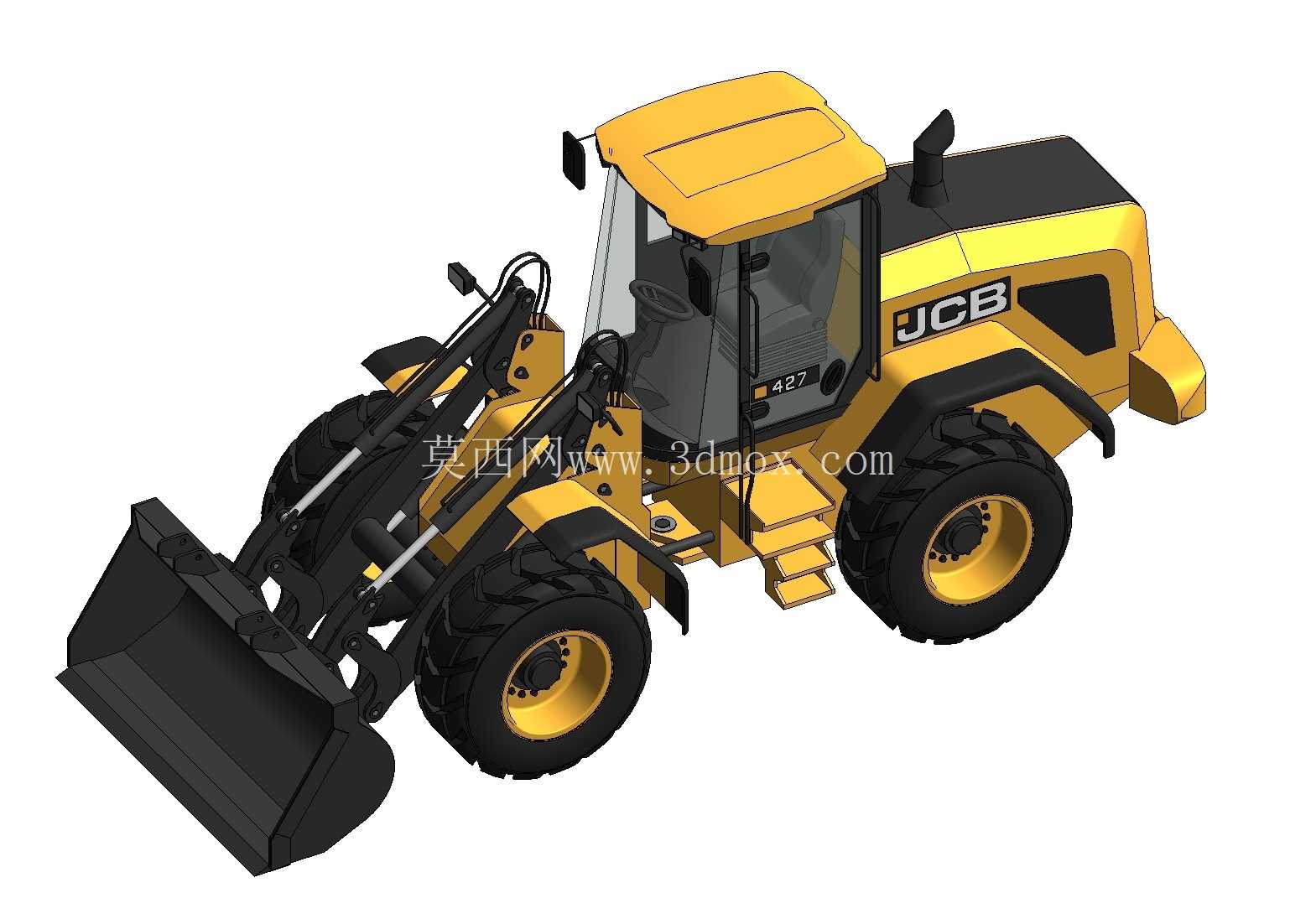

　　很多做施工仿真的工程师经常遇到模型外观好看但结构参数不准的问题，这款模型在设计时就规避了这个问题，所有外部安装件的位置，比如车灯、后视镜、排气筒的突出尺寸都做了还原，做设备通过性仿真时，这些突出构件的碰撞边界都能准确体现，不会出现实际过不去但仿真显示能通过的误差。另外针对不同作业状态的需求，模型还原了铲斗平放收斗、下挖两种姿态的结构状态，做不同作业场景的动画演示时不需要重新调整构件位置，直接调用对应状态的装配体即可，不管是做设备选型展示、施工方案模拟，还是做结构改进设计的基础参照，都能直接适配使用需求，不需要做大量的结构修正工作。
