SUV车用嵌入式调节柱塞阀结构设计

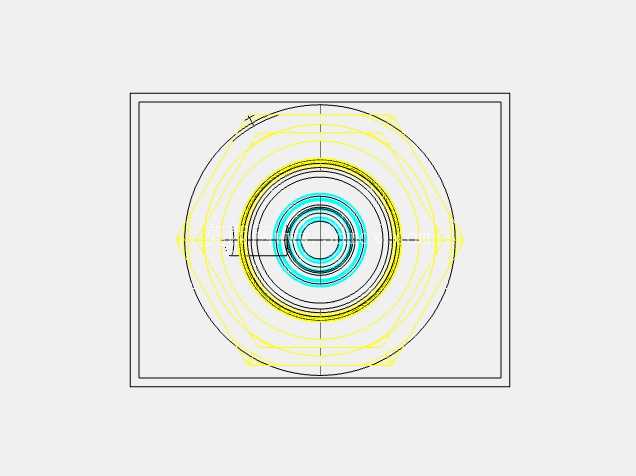

　　这款柱塞式阀件主要面向SUV车型的流体管路调节场景，在车载液压回路、冷却支路、小型气路控制单元中都能适配，核心作用是通过柱塞的轴向位移改变管路通流截面积，实现管路通断切换与流量线性调节，相比常规滑阀结构，柱塞式密封的接触面积更大，在车载工况的振动、温度交变环境下密封可靠性更突出，不容易出现长期使用后的内泄问题。从结构设计逻辑来看，整体采用同轴阶梯式布局，最顶端的青绿色柱塞杆是动力输入段，表面做了高光洁度处理，和上端密封件配合时能降低往复运动的摩擦阻力，同时避免长期往复动作刮伤密封唇口；柱塞杆下方的黑色段是密封安装区，预留了双O型圈的安装槽位，两道密封分别负责高压侧与低压侧的介质隔离，中间的螺纹段是阀体的安装固定结构，采用公制细牙螺纹，细牙螺纹的螺距更小，安装时的同轴度更容易控制，同时螺纹配合的自锁性更好，在车载持续振动的工况下不会出现松脱移位。

　　上下两个六角形的黄铜色锁紧螺母是安装定位结构，下方的大六角螺母负责将阀体整体固定在安装面板或者管路基座上，上方的小六角螺母是锁止结构，在调节阀芯初始位置或者设定开度之后，拧紧这个小螺母就能锁定柱塞的轴向位置，避免车辆行驶过程中振动导致阀芯移位，出现开度漂移的问题。最下方的锥形段是介质导流区，锥形结构能够降低介质流入阀腔时的紊流损失，在小开度工况下也能让介质流动更平稳，减少节流带来的啸叫与振动。

　　从安装边界来看，整体最大外径由下方六角螺母的对边尺寸决定，安装时需要在基座上预留对应螺纹规格的安装孔，孔位周边要留出足够的扳手操作空间，方便下方锁紧螺母的拧紧作业；柱塞杆的伸出长度是核心安装参数，要匹配上方驱动机构的行程范围，预留足够的往复运动余量，避免柱塞顶死或者行程不足导致开度不够。设计过程中特意将所有回转体结构的同轴度公差控制在0.02mm以内，避免柱塞往复运动时出现卡滞，六角结构的对边尺寸符合标准扳手的操作规格，现场安装维护不需要定制专用工具，密封槽的尺寸按照常规O型圈的标准规格设计，后期更换密封件时可以直接采购标准件，不需要定制非标密封件，降低后期维护成本。

　　在实际装车应用中，这类阀件常被用在SUV的冷却系统旁通支路、液压悬架的辅助调节回路、车载气动附件的控制气路中，相比常规的球阀结构，柱塞阀的调节线性度更好，能够精准控制小流量介质的通断，同时结构更紧凑，在车载布置空间有限的场景下更容易布局，整体没有多余的外置结构，所有功能结构都集成在同轴主体上，安装后占用的径向空间很小，适合在密集排布的车载管路之间安装。结构建模时所有配合面都做了公差匹配，螺纹段和密封段的过渡位置做了退刀槽设计，避免机加工时出现应力集中，柱塞杆的顶端做了小倒角处理，安装时更容易对准驱动机构的连接孔，锥形导流段的末端做了圆角过渡，减少介质流动时的冲蚀磨损，延长阀件的使用寿命。
