温度变送器防护安装壳体结构设计

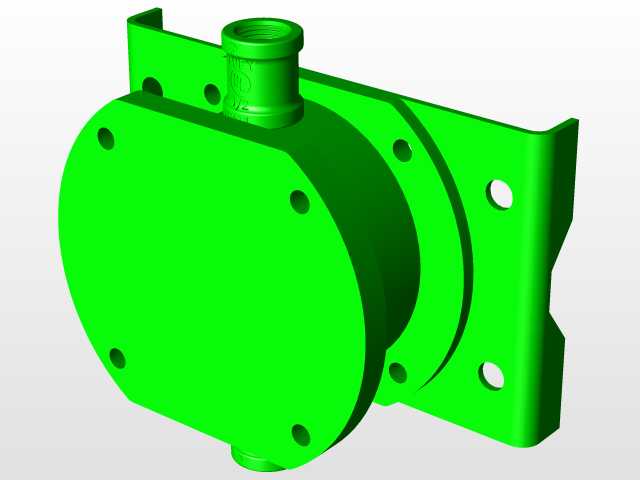

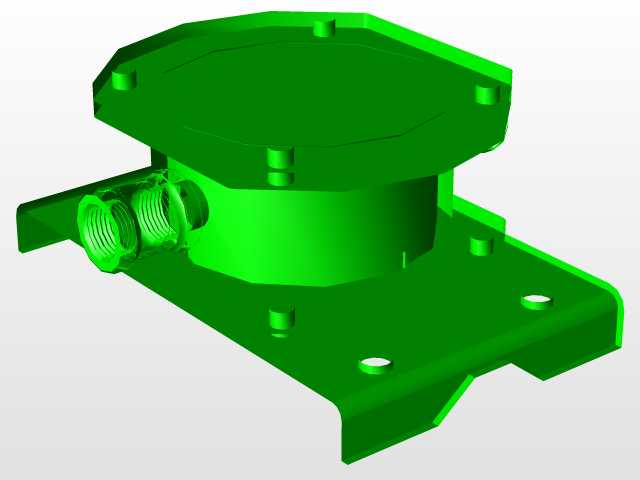

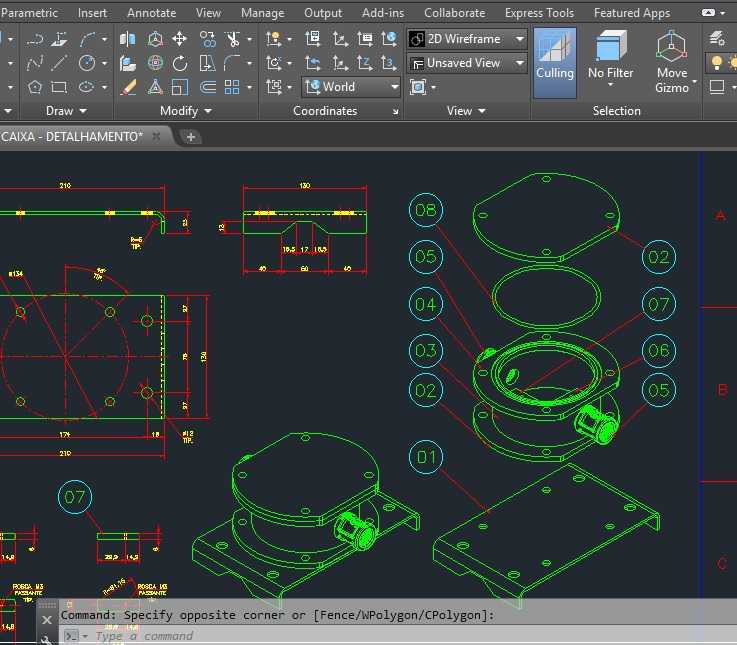

　　在工业过程测控场景中，温度变送器作为前端信号采集转换的核心部件，其安装防护结构直接决定了现场工况下的运行稳定性，尤其是在存在粉尘飞溅、凝露滴落、轻度机械碰撞的生产现场，裸露安装的变送器电路板与传感接头极易出现受潮短路、磕碰损坏、接线松脱等故障，配套的防护安装壳体就成了保障测温链路可靠运行的关键结构件。这套壳体结构采用分体组合式设计思路，整体分为上盖、中腔、安装底座三个核心部分，各部件之间通过定位止口配合螺栓锁紧，既保证了腔体内部的密封防护等级，也方便后期运维时快速开盖完成接线调试与元件更换。从结构细节来看，上盖采用带圆角的平板式设计，边缘设置一圈下沉式止口，与中腔上端的凸台配合时可以形成迷宫式密封结构，

　　无需额外加装密封胶条就能阻挡大部分粉尘与淋水侵入，同时上盖表面预留的安装孔位可以根据需求加装观察窗，方便运维人员不用开盖就查看内部变送器的状态指示灯。中腔是容纳温度变送器主体的核心空间，腔体侧壁预留了线缆穿装接头的安装位，穿线孔采用标准管螺纹接口，可以适配不同规格的防水格兰头，满足现场进线方向的灵活调整需求，腔体内部设置了多个凸台安装柱，柱端预制内螺纹孔，可以直接固定变送器的电路板安装支架，不需要额外增加衬板就能完成核心元件的定位，减少了装配环节的零件数量。底部的安装底座采用带折边的平板结构，折边处设置了长圆形安装孔，可以适配现场不同孔距的安装支架，允许一定的安装位置偏差，降低现场安装的对位难度，底座与中腔之间同样采用止口配合，

　　结合面处预留了密封槽，可以根据防护等级需求加装橡胶密封垫，满足户外或者高湿工况的使用要求。从安装边界尺寸来看，整套壳体的整体轮廓控制在紧凑范围内，不会占用过多的现场安装空间，腔体内部的有效容纳空间可以适配主流规格的导轨式、螺钉固定式温度变送器模块，同时预留了足够的接线空间，避免线缆过度弯折导致的线芯断裂问题。在实际工程应用中，这类壳体既可以直接安装在管道附近的支架上，就近对接温度传感探头，减少信号传输线缆的长度，降低信号衰减与干扰的概率，也可以成组安装在现场仪表箱内，作为变送器的二级防护结构，提升整套测温系统的抗干扰能力。设计过程中充分考虑了加工工艺性，所有钣金折弯处都设置了合理的折弯圆角，避免应力集中导致的板材开裂，

　　所有安装孔位都预留了足够的扳手操作空间，装配时不需要特殊工装就能完成整套结构的组装，各部件的配合公差控制在合理范围内，既不会因为间隙过大导致防护失效，也不会因为公差过紧导致装配困难。针对不同的现场工况，这套壳体结构还可以灵活调整材质与表面处理方式，普通室内工况可以采用冷轧钢板喷塑处理，成本低廉且具备足够的结构强度，腐蚀工况下可以更换为304不锈钢板材，无需额外表面处理就能具备优秀的抗腐蚀能力，户外使用时还可以在上盖表面增加遮阳防雨的延伸檐，进一步降低阳光直射与雨水淋溅对内部元件的影响。结构上的分体设计也方便后续的功能扩展，如果需要在现场增加显示模块，只需要更换带显示窗的上盖就能完成升级，不需要更换整套壳体，降低了后期改造的成本。在安装适配性上，底座的长圆孔设计可以兼容现场已有的旧设备安装孔位，替换老旧损坏的变送器壳体时不需要重新在现场支架上钻孔，大幅减少了现场改造的施工量，也避免了动火、钻孔等作业对现有生产运行的影响。腔体内部的安装柱采用统一的孔距标准，可以适配不同厂家生产的同规格温度变送器模块，具备很强的通用互换性，不会因为变送器品牌型号的更换就需要重新设计加工壳体。
