光束抓取铰接式夹持吊具结构设计

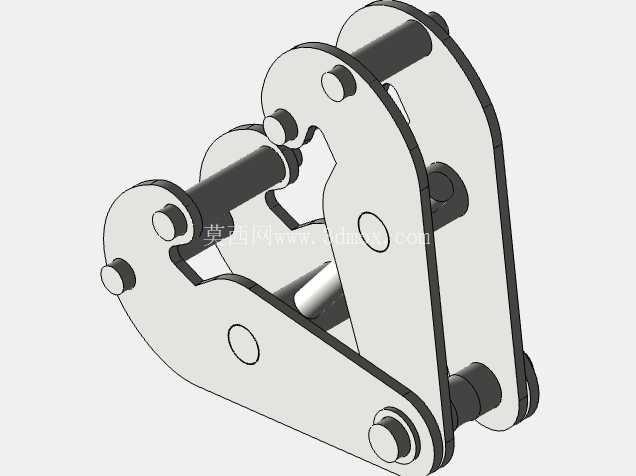

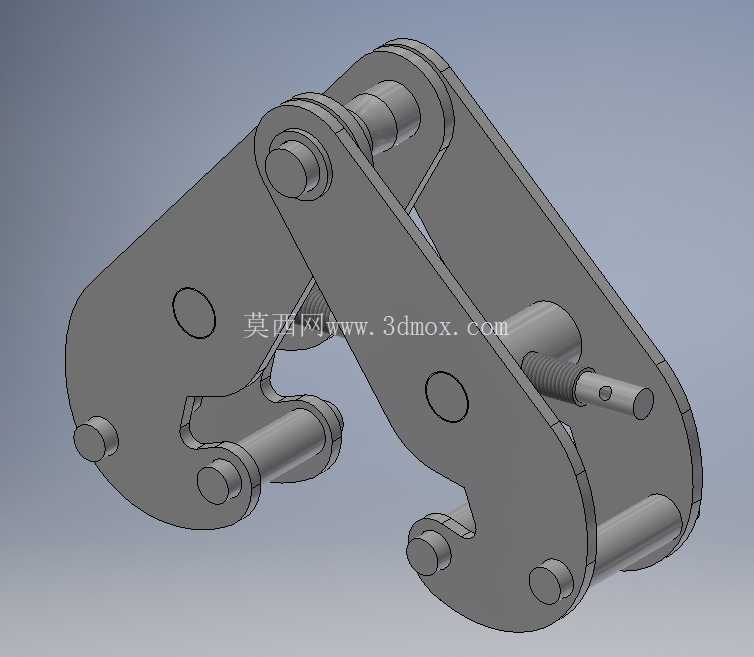

　　这套铰接式夹持结构主要面向车间内型材、光束类工件的吊装转运场景，在重型工件的垂直起吊、短距离移位作业中，无需额外配置螺栓紧固或人工绑扎环节，依靠起吊过程中的重力自锁特性实现对工件的可靠夹持，适配钢结构加工车间、仓储物流堆场、重型装配工位的物料流转需求，能有效降低吊装作业的人工操作强度，减少绑扎环节带来的安全隐患。从实际作业逻辑来看，该结构的核心功能是通过双侧对称的夹臂形成环抱式夹持面，当上部吊点受向上的起吊拉力时，夹臂绕中部铰接销轴转动，下端的钩形夹持端会同步向内收拢，对被夹持的工件侧壁施加持续的正压力，配合接触面的防滑结构设计，起吊重量越大，夹持力同步提升，从机械原理层面避免吊装过程中工件滑脱的风险。

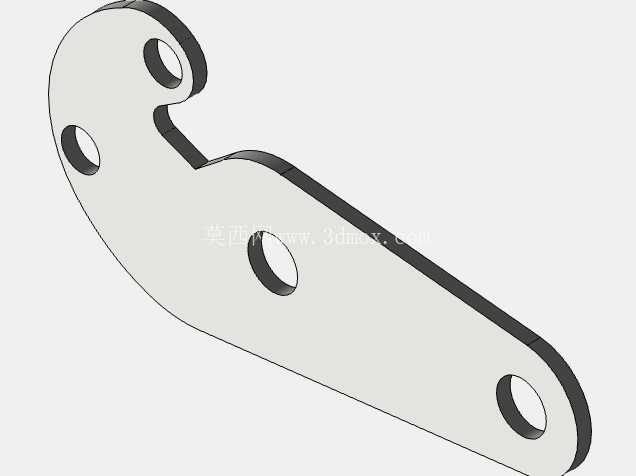

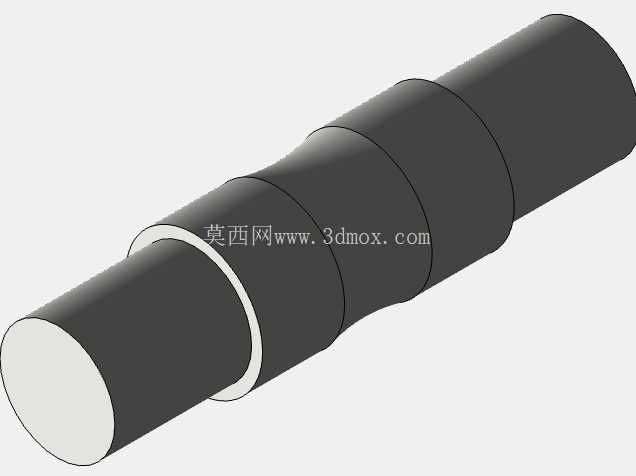

　　设计过程中优先考虑了作业的容错性，双侧夹臂采用完全对称的结构布局，所有铰接销轴的同轴度公差控制在0.02mm以内，保证起吊过程中两侧夹臂的转动角度完全同步，不会出现单侧受力偏载导致的工件倾斜问题；中部的连接臂采用等强度设计，在销轴安装位置做了局部加厚处理，避免长期交变载荷下出现应力集中开裂的问题，同时在夹臂的非受力区域开设了圆形减重孔，在不降低整体结构强度的前提下减少整体自重，降低起吊过程中的无效载荷。

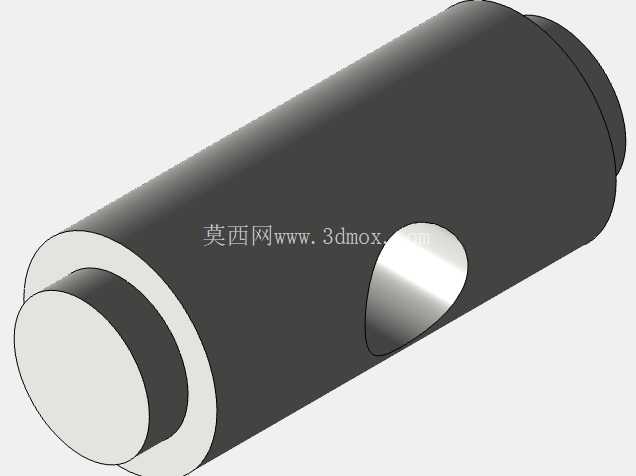

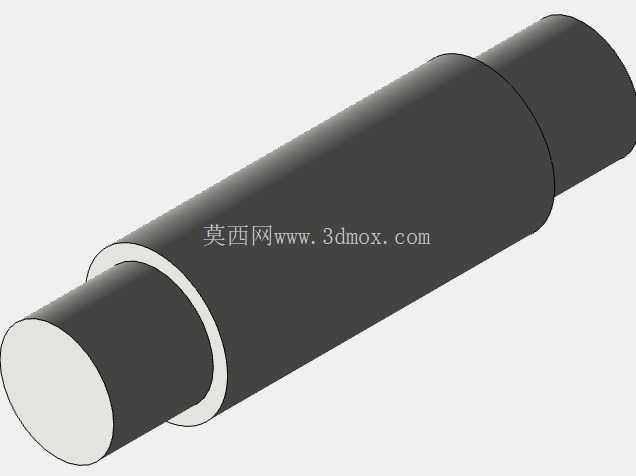

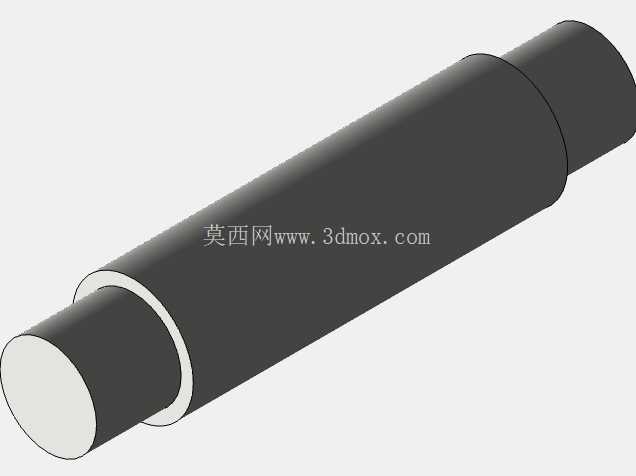

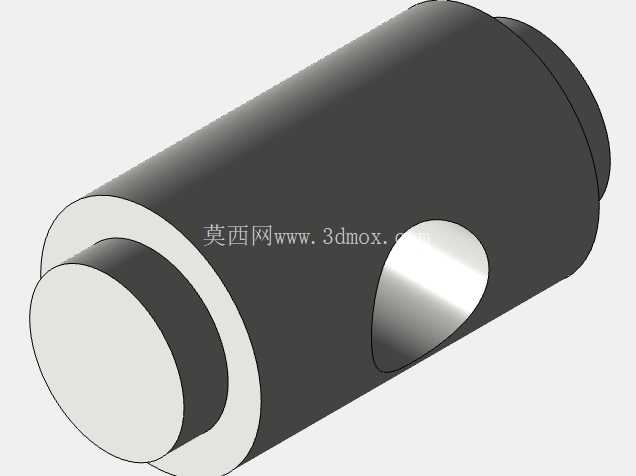

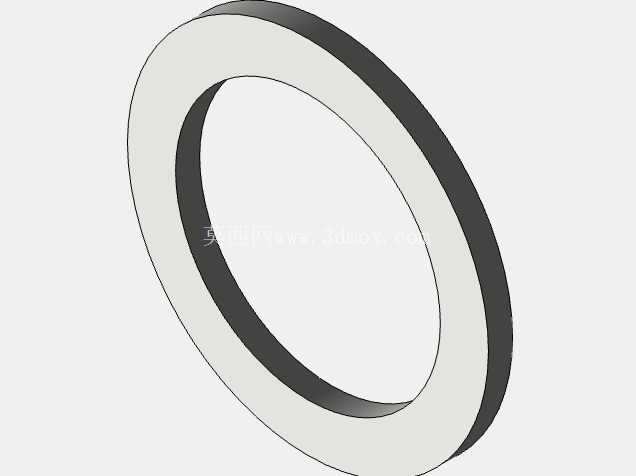

　　从安装边界来看，该结构上部的吊点孔可适配标准卸扣或起重吊钩连接，下端夹持端的开口尺寸覆盖常规H型钢、矩形光束的截面宽度范围，夹臂内侧的夹持面做了圆弧过渡处理，不会对工件表面造成压痕损伤，整体结构的转动间隙控制在合理范围，既保证夹臂转动灵活无卡滞，又不会因间隙过大导致吊装过程中工件出现大幅晃动。结构上所有销轴均配置了端部的防脱限位结构，避免作业过程中销轴窜出脱落，中部设置的预紧弹簧可以在空载状态下保持夹臂的初始开口度，方便作业人员快速将夹具对位到工件的夹持位置，无需额外人力掰开夹臂，单人即可完成对位操作，大幅提升吊装作业的准备效率。

　　在长期使用的维护性设计上，所有铰接位置均预留了润滑注油通道，可定期加注润滑脂减少销轴与轴孔的磨损，夹臂下端的夹持接触块采用可更换的模块化设计，当接触块出现磨损后只需拆卸固定螺栓即可更换，无需整体更换夹臂结构，降低长期使用的维护成本。整体结构没有复杂的液压或电气驱动元件，纯机械结构的可靠性更高，能适应粉尘、潮湿、高低温等复杂车间作业环境，不会因环境因素出现驱动失效的问题，适配常规桥式起重机、门式起重机、手动葫芦等多种起吊设备的配套使用，在小批量重型工件的频繁转运场景下，相比传统的钢丝绳绑扎、螺栓压板固定方式，作业效率可提升60%以上，同时能避免绑扎过程中钢丝绳断裂、工件滑脱的安全风险，符合起重作业的安全规范要求。结构的整体外形轮廓紧凑，闲置存放时占用空间小，夹臂的转动角度设置了机械限位，不会出现转动过位导致的结构卡死问题，即使在斜拉起吊的工况下，双侧夹臂的受力也能通过铰接结构自动平衡，不会出现单侧应力过载的情况。
