带式输送机组结构设计三维作品

　　这套带式输送机组的三维结构，可覆盖轻工包装、电子元器件组装、小型五金件加工、食品分装等多类生产场景的短距离物料转运需求，在车间工序衔接、成品下线转运、零散工件周转环节都能适配，相比重型输送设备，它的结构更轻量化，对安装场地的地面承重要求更低，适合中小型生产车间的布局调整需求。从实际使用逻辑来看，这套输送结构的核心功能是依靠驱动辊筒带动环形橡胶带做匀速循环运动，将放置在带面上的工件从进料端平稳输送至出料端，机架下方的可调支脚可以根据现场接驳设备的高度差调整整体安装高度，支脚底部的安装底板可通过膨胀螺栓与地面固定，避免设备运行过程中出现移位或晃动。

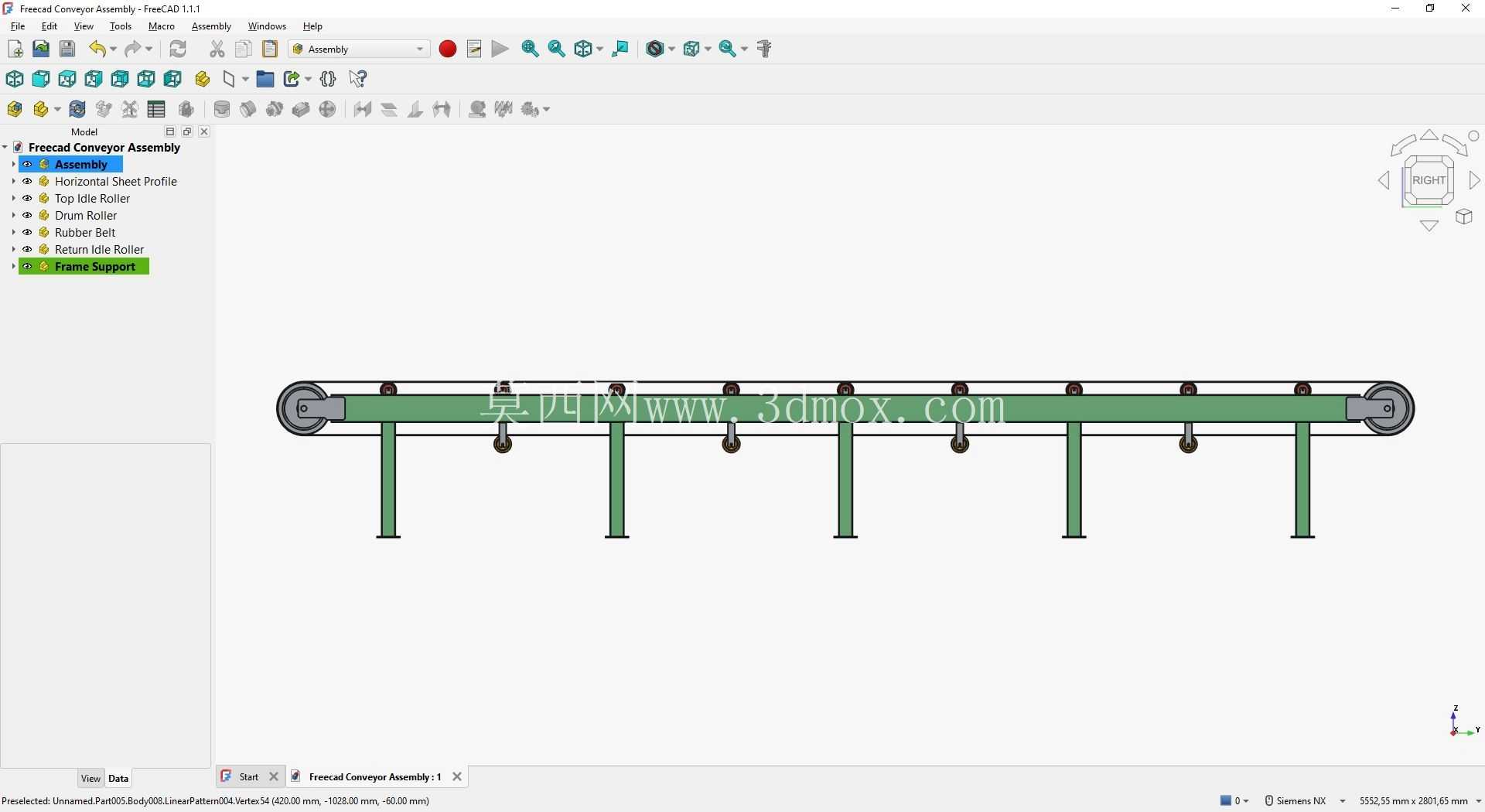

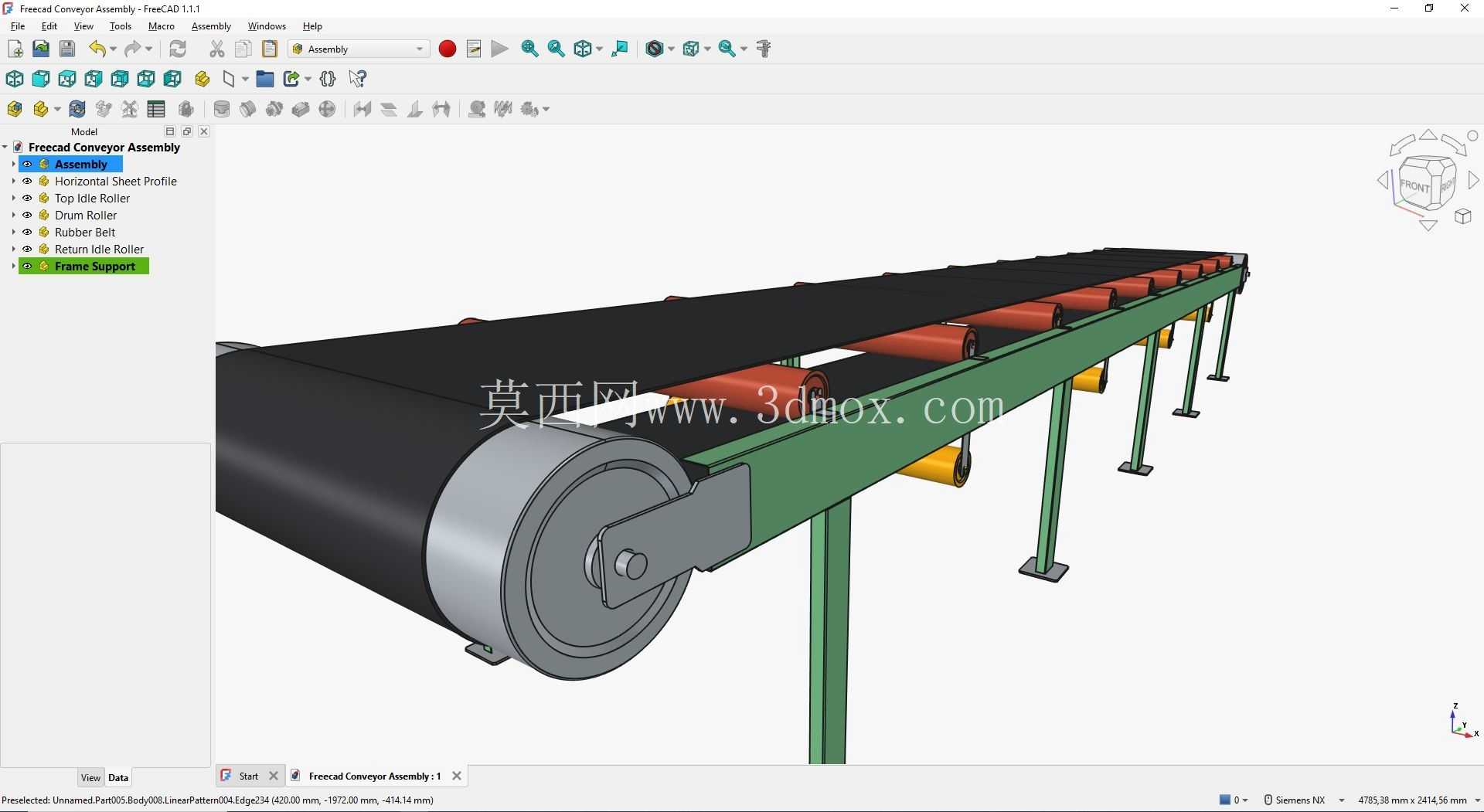

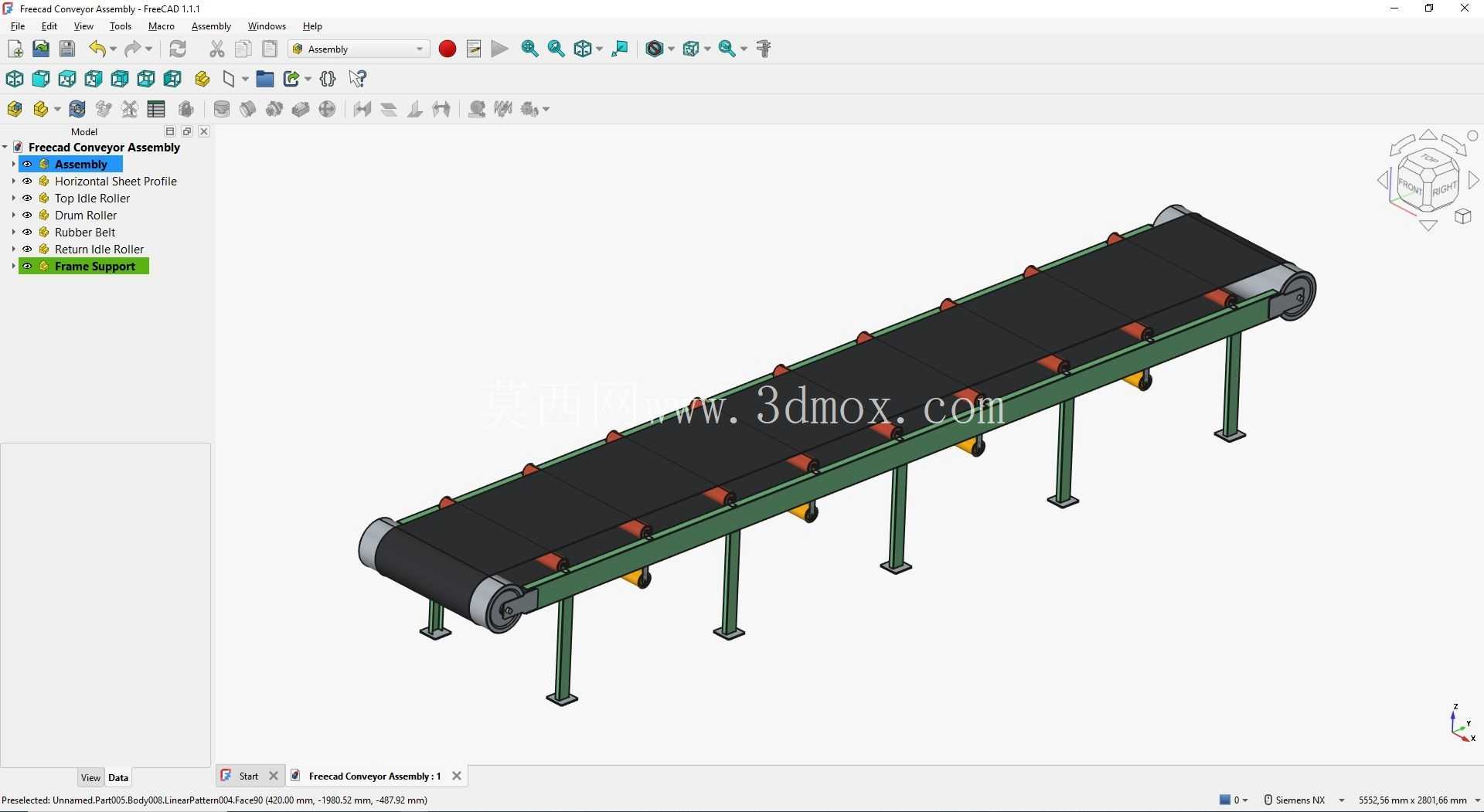

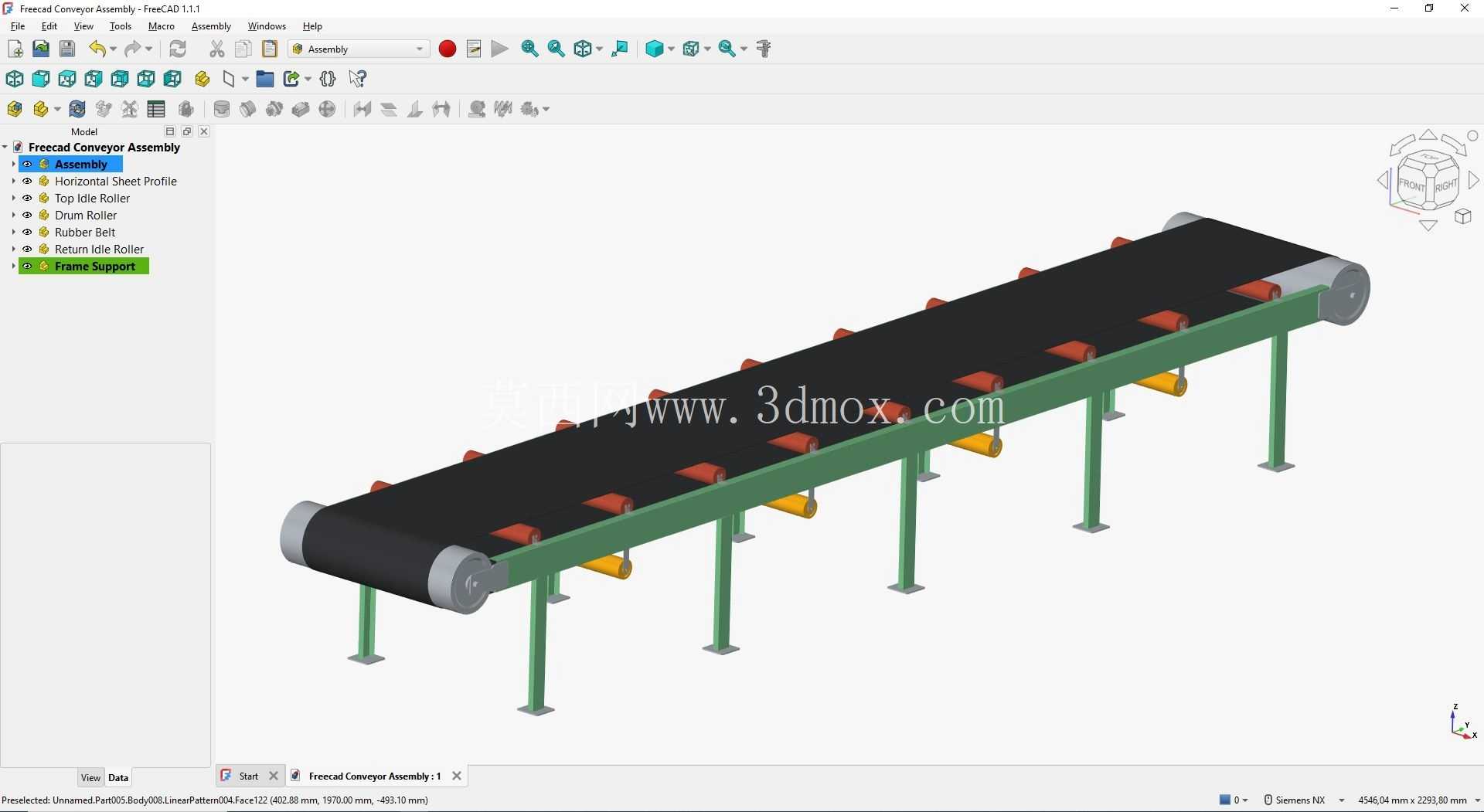

　　整套结构的设计思路遵循模块化拆分逻辑，将整体分为驱动辊筒组件、从动张紧辊筒、中间托辊组、侧梁机架、支撑支脚、环形输送带几个独立模块，每个模块的连接位置都预留了标准安装孔位，后期维护时可以单独拆卸更换磨损部件，不需要整体拆解设备。其中驱动辊筒采用内置轴承的装配结构，辊筒表面做滚花处理，增大与输送带之间的摩擦力，避免重载工况下出现皮带打滑的问题；从动端设置了张紧调节结构，通过调整螺栓可以改变从动辊筒的前后位置，补偿输送带长期运行后产生的拉伸形变，保证皮带始终保持合适的张紧度，不会出现跑偏、松脱的情况。

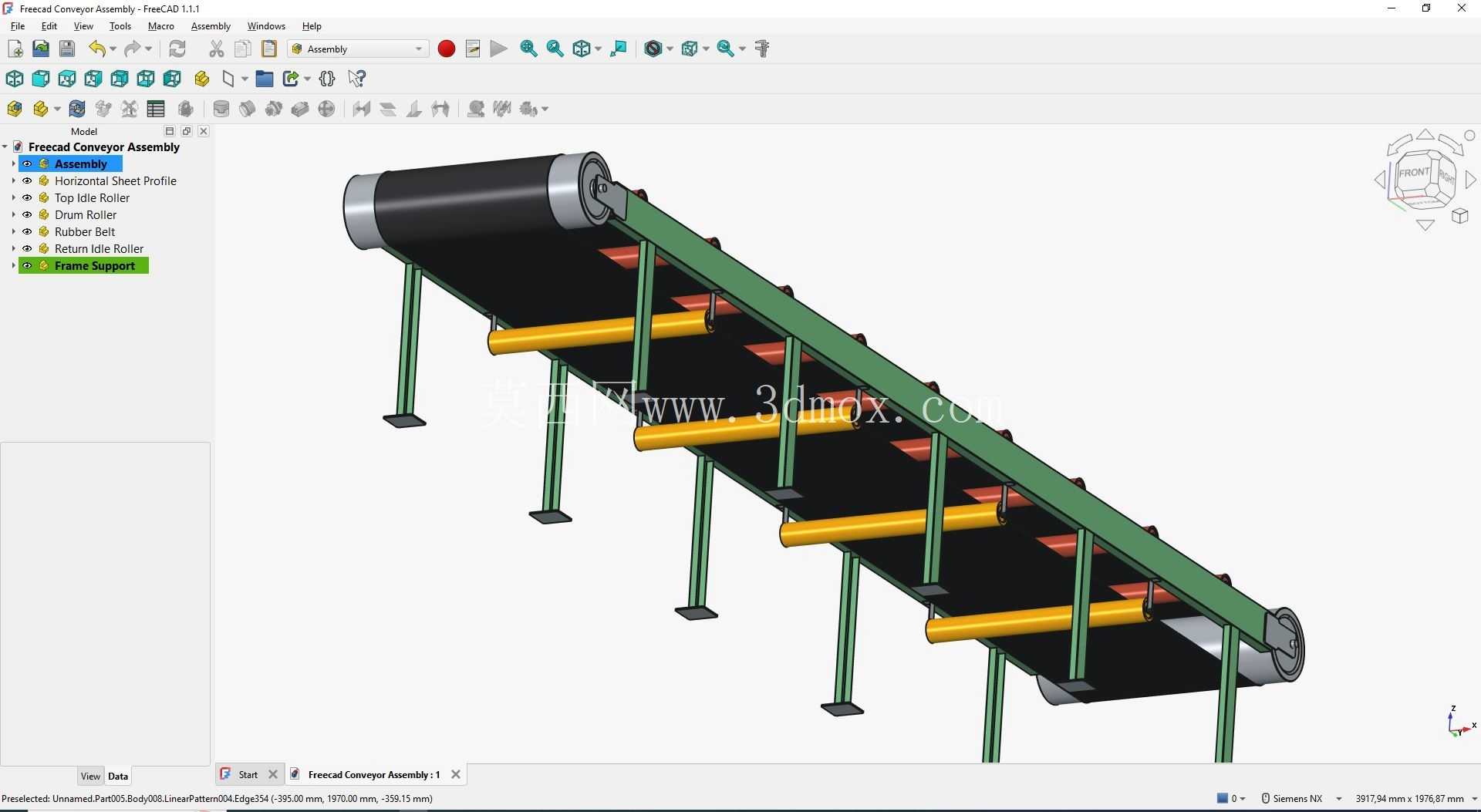

　　中间段的托辊采用等间距排布，托辊两端通过卡簧固定在侧梁的安装槽内，托辊的外圆面与输送带背面贴合，为带面提供均匀的支撑力，避免输送较重工件时带面出现下凹变形，保证物料输送过程的平稳性，不会因为带面颠簸导致工件滑落或移位。侧梁机架采用标准型钢折弯成型，两侧梁之间通过横向连接杆做刚性连接，提升整体机架的抗扭强度，即使在单侧受力的工况下也不会出现机架变形的问题。从安装边界来看，这套输送结构的宽度方向预留了侧装附件的安装空间，后期可以根据生产需求加装挡边、光电检测支架、工件定位挡块等附属结构，不需要对原有主体结构做打孔焊接改造；长度方向可以通过增减中间托辊段的数量调整整体输送长度，适配不同车间的工位间距需求；设备的进料端和出料端都做了圆弧过渡处理，避免工件上下输送线时出现卡滞、磕碰的问题。

　　在细节设计上，所有辊筒的转动部位都预留了润滑注油通道，日常维护时可以直接在设备外部加注润滑脂，不需要拆解辊筒组件，降低后期运维的工作量；支撑支脚的调节行程覆盖了常见车间接驳设备的高度范围，从地面到带面的高度可以在常规作业高度区间内灵活调整，适配不同身高操作人员的作业需求，也能和不同高度的生产设备、工作台完成无缝接驳。输送带采用常规平型橡胶带，带面平整无凸起，适合输送底部平整的各类工件，不管是盒装成品、板类五金件还是小型加工零件，都能平稳放置在带面上完成转运，不会因为带面结构问题导致工件摆放不稳。整套结构没有冗余的复杂设计，所有部件都采用常规机械加工即可完成生产，加工难度低，制造成本可控，同时兼顾了结构强度和使用灵活性，不管是新建生产线的配套输送，还是旧生产线的改造升级，都能快速适配安装，不需要对现有车间布局做大幅调整。
