带锯条刃磨辅助工装结构设计方案

在金属下料、木材加工、建材裁切等大量使用带锯床的生产场景中，带锯条的齿尖磨损是无法回避的损耗问题，以往很多车间采用手持角磨机直接修磨的方式，不仅齿形角度一致性差，容易出现刃口偏斜、齿距不均的问题，操作时手部抖动还会带来安全隐患，修磨后的锯条往往切削阻力大、锯缝偏斜，使用寿命也达不到预期。这套带锯条磨刃工装的设计，正是针对现场修磨的痛点，将手持角磨机与进给定位机构整合为一体，实现锯条齿尖的定角度、定进给量修磨，不需要复杂的专用磨床设备，就能在车间现场完成锯条的维护作业。

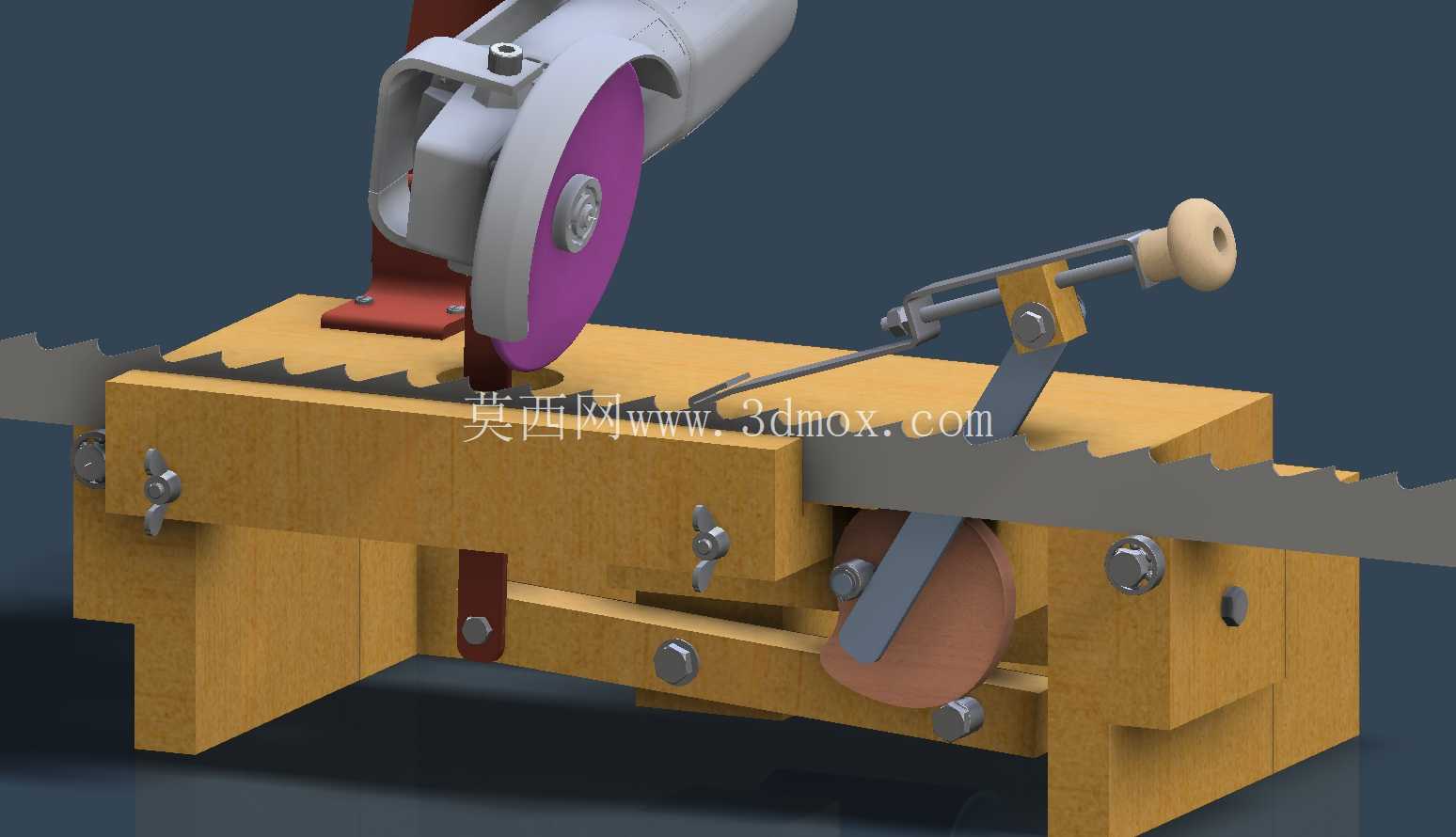

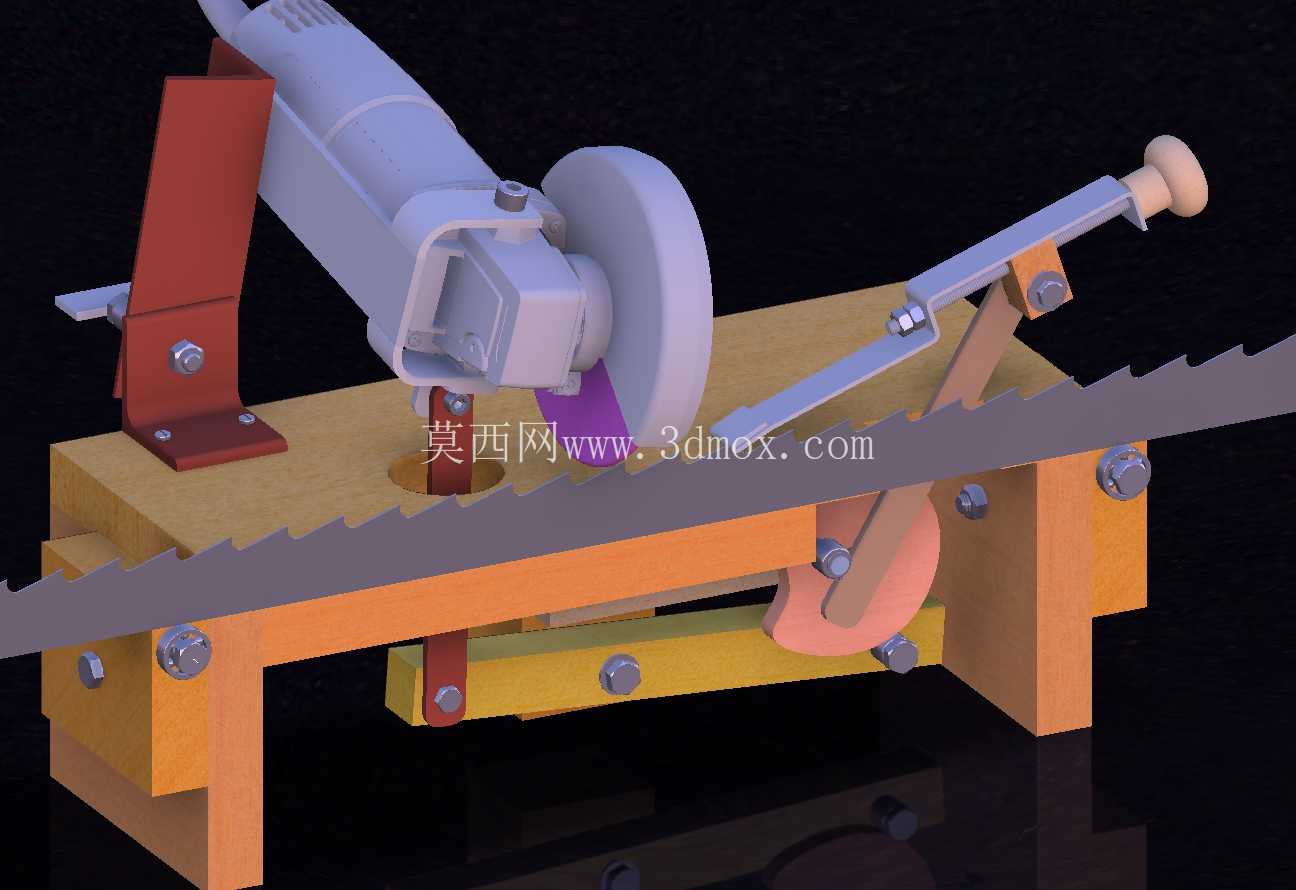

从结构布局来看，整套工装以实木加工的基座作为承载主体，木质基座的减震性优于金属焊接架，能吸收角磨机运转时产生的高频振动，避免刃磨时出现振纹影响刃口平整度。角磨机通过两个弯折成型的红色钢制支架固定在基座上方，支架上开有长条形调节槽，可根据角磨机的砂轮磨损量、不同规格锯条的齿高调整砂轮的垂直高度，保证砂轮磨削面刚好对齐锯条的齿尖位置，不会出现过磨损伤锯条基体、或是磨削量不足导致刃口不锋利的问题。

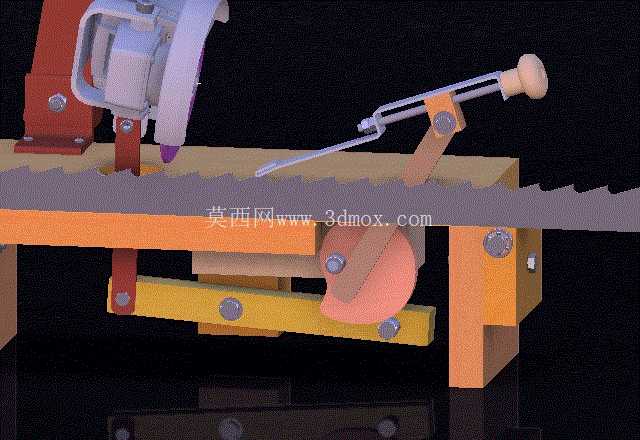

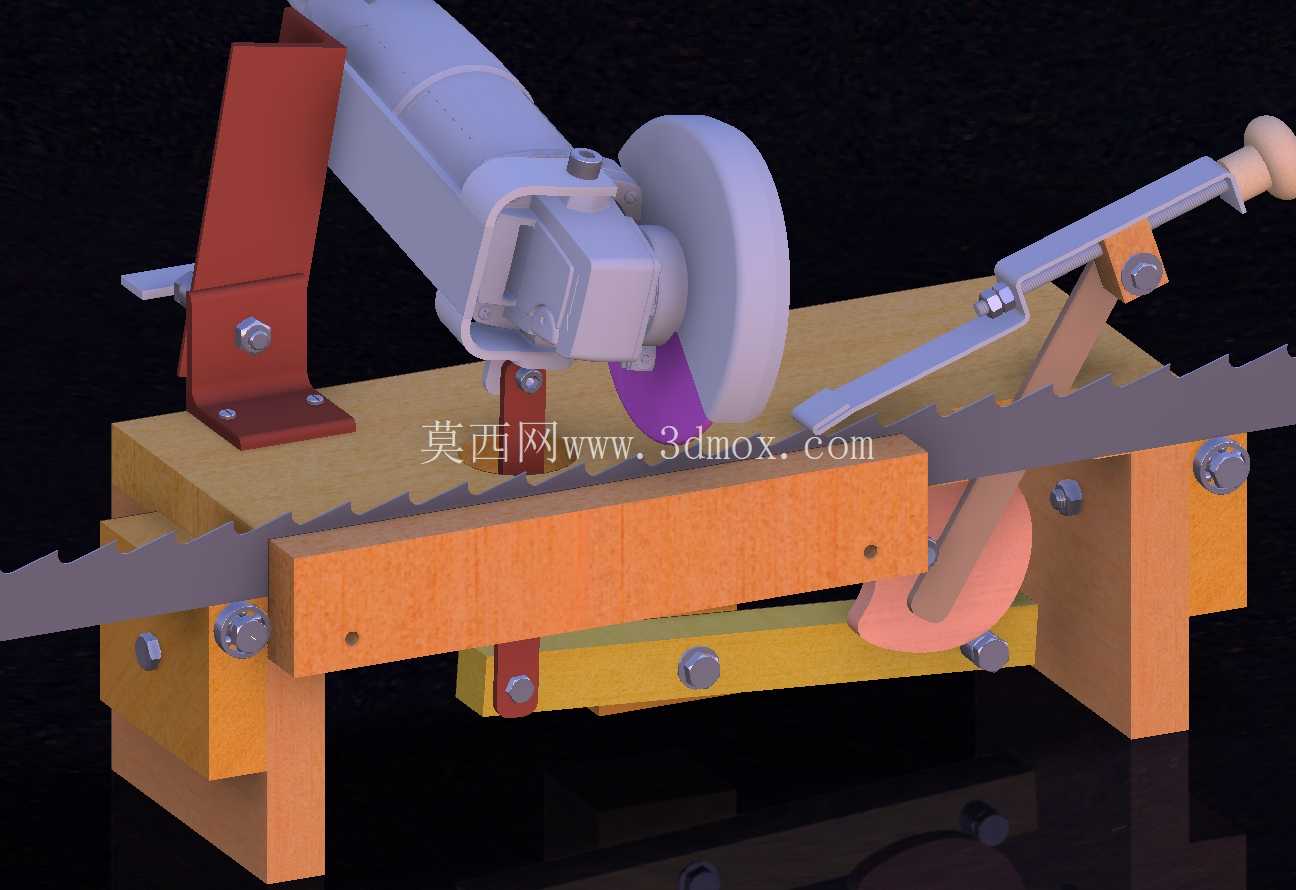

锯条的进给定位是这套工装的核心设计点，基座台面上设置了带木质手柄的杠杆式压持定位机构，机构前端的金属靠齿可以精准卡入带锯条的齿槽内，每次压下手柄完成一个齿的刃磨后，抬起手柄即可将锯条向前推送一个齿距，靠齿在弹簧作用下自动卡入下一个齿槽，保证每个锯齿的磨削位置、磨削量完全一致，避免人工送料时出现的齿距误差。定位机构的铰接点采用螺栓锁紧结构，可调整靠齿的伸出长度与倾斜角度，适配不同齿距、不同齿形的带锯条修磨需求，不管是粗齿的木工带锯条还是细齿的金属切割带锯条，都能通过调整机构参数实现匹配。

工装的底部设置了横向的导向支撑结构，带锯条从基座的导向槽内穿过，导向槽的宽度可通过侧面的紧固螺栓调整，刚好容纳锯条基体穿过，避免锯条在磨削过程中出现上下翘曲、左右偏摆的问题，保证每个锯齿的磨削角度统一。杠杆机构与基座之间设置了复位弹簧，操作时只需要反复压下、抬起手柄，就能连续完成逐齿修磨，操作力度小，长时间作业也不容易产生手部疲劳，相比手持角磨机悬空作业的方式，劳动强度降低六成以上，操作安全性也大幅提升，不需要手持高速运转的角磨机对准锯齿，避免了砂轮脱手、锯条弹跳伤人的风险。

从安装边界来看，整套工装的基座尺寸适配常规车间工作台的摆放需求，不需要额外的地脚固定，直接放置在工作台面上即可使用，整体重量控制在单人可搬运的范围内，可根据作业需求移动到带锯床旁边就近修磨，不需要将长尺寸的带锯条拆卸后搬运到专用磨床车间，大幅减少锯条维护的辅助时间。角磨机的固定支架兼容市面上主流的100型角磨机安装尺寸，不需要对原有角磨机进行打孔、焊接等改装，通过支架上的抱箍结构就能快速锁紧固定，更换砂轮、拆卸维护都很方便。

在实际使用场景中，这套工装既适合小型加工车间的日常锯条维护，也适合带锯条修磨服务点的批量作业，相比专用的带锯条磨床，制造成本极低，结构简单易维护，没有复杂的电控或传动部件，普通的机加工车间就能自行加工制作，出现易损件损坏时也能快速更换。修磨时可根据锯条的材质选择不同材质的砂轮片，磨削高速钢锯条时选用刚玉砂轮，磨削硬质合金齿锯条时选用金刚石砂轮，支架的调节行程足够覆盖不同直径砂轮的安装需求，不需要改动主体结构就能适配多种磨削工艺。

设计过程中特意规避了复杂的铸件、精密加工件，所有金属结构件都可采用钢板弯折、螺栓连接的方式制作，木质基座也可采用硬木自行加工，不需要开模或定制特殊零件，大幅降低了工装的制作门槛。定位靠齿采用耐磨钢材制作，长期使用出现磨损后，只需要更换前端的靠齿块即可，不需要更换整套定位机构，维护成本极低。导向槽的结构设计也考虑了不同厚度锯条的适配性，从0.6mm厚的细木工带锯条到2mm厚的重型金属带锯条，都能通过调整导向槽的锁紧螺栓实现稳定夹持，不会出现夹不紧或是卡滞的问题。
