HSG管材激光切割加工设备三维结构

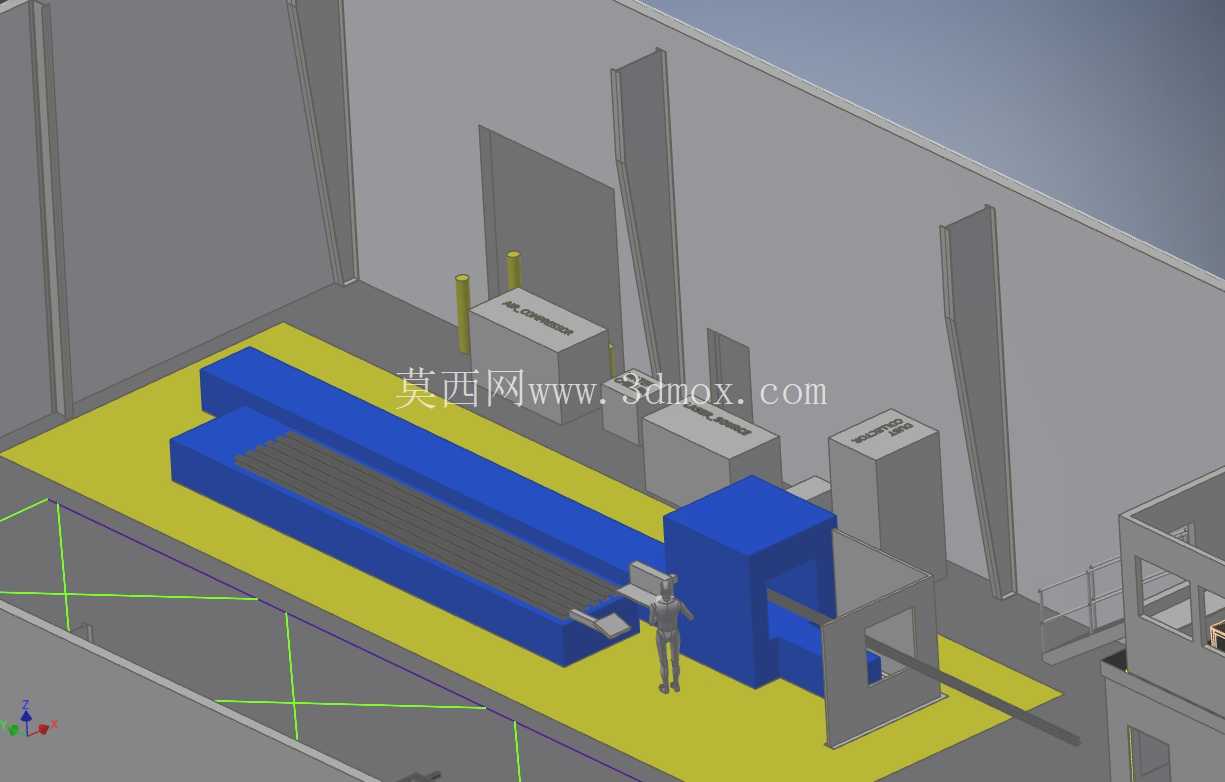

在金属管材加工的车间布局规划阶段，这类管激光加工设备的三维结构还原能帮工艺人员提前预判很多现场落地的问题，不用等设备进场才发现通道预留不足、上下料位干涉这类低级失误。从模型呈现的结构来看，设备主体沿长向布置的床身是整台设备的承载基础，床身上方的导轨副承担切割头的横向、纵向进给运动，所有运动轴的行程边界都在模型里做了明确的空间占位，做车间布局的时候可以直接提取轮廓做干涉检查，不用反复核对二维图纸的尺寸标注。

设备实际用途覆盖圆管、方管、矩形管以及各类异型截面金属管材的截断、开孔、斜切、相贯线切割工序，相比传统的锯切、钻削组合加工工艺，激光加工不需要针对不同管径、不同切割形状更换刀具，一次装夹就能完成所有工序的加工，尤其适合中小批量多品种的管材加工场景，比如健身器材管材下料、家具金属管架加工、工程机械管路预制这类领域，能大幅减少工序周转的等待时间。

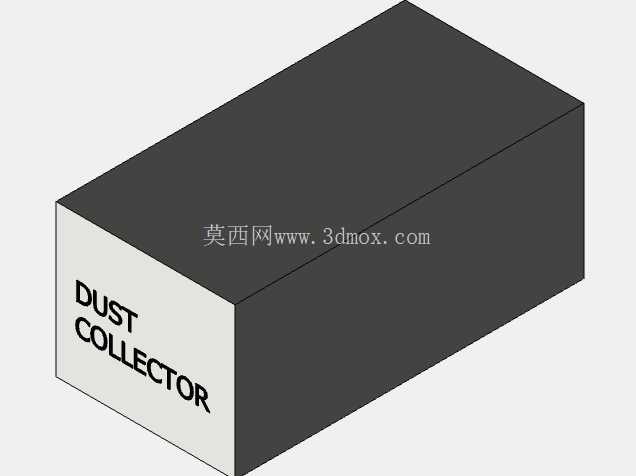

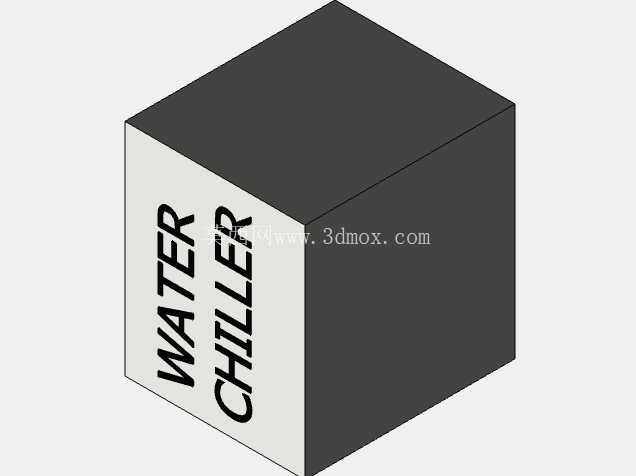

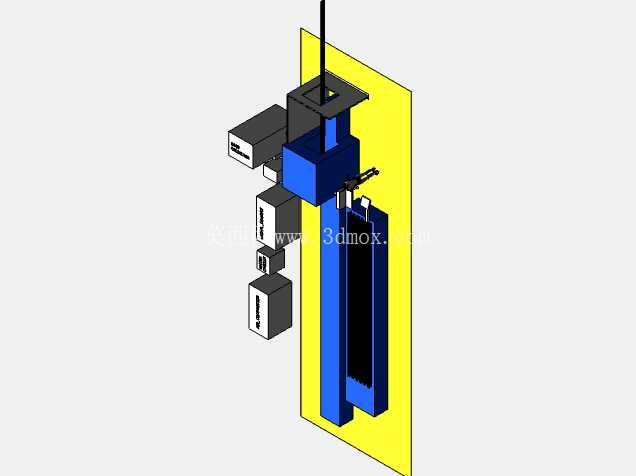

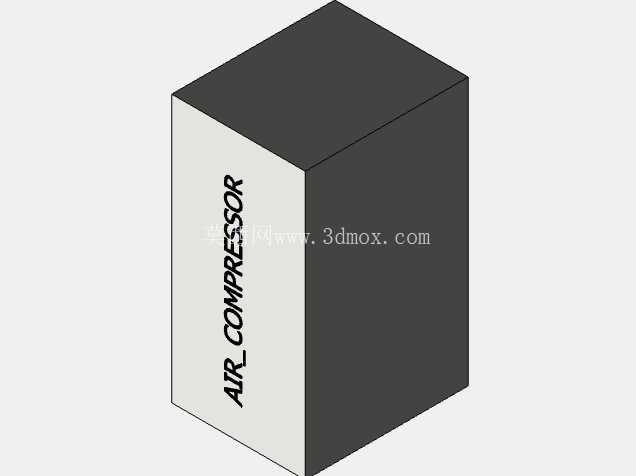

从设计思路上看，整台设备的布局做了明确的功能分区：长床身的进料端配套管材支撑定位机构，能根据待加工管材的长度调整支撑点位置，避免长管材悬垂带来的进给偏差；切割主机舱做了全封闭的防护结构设计，模型里能看到舱体的开合门位置以及观察窗的预留位，既可以阻挡激光加工过程中的飞溅碎屑，也能避免激光外泄对操作人员造成伤害；出料端配套成品料架，加工完成的管材可以直接沿斜面滑落到料筐内，减少人工取件的走动距离。设备旁边的电控柜、冷水机组、除尘系统的配套位置也在模型里做了1:1的空间还原，做管线排布设计的时候，可以直接参考这些辅机的位置规划电缆、冷却水管、除尘风管的走向，避免现场施工的时候出现管线交叉、预留长度不足的问题。

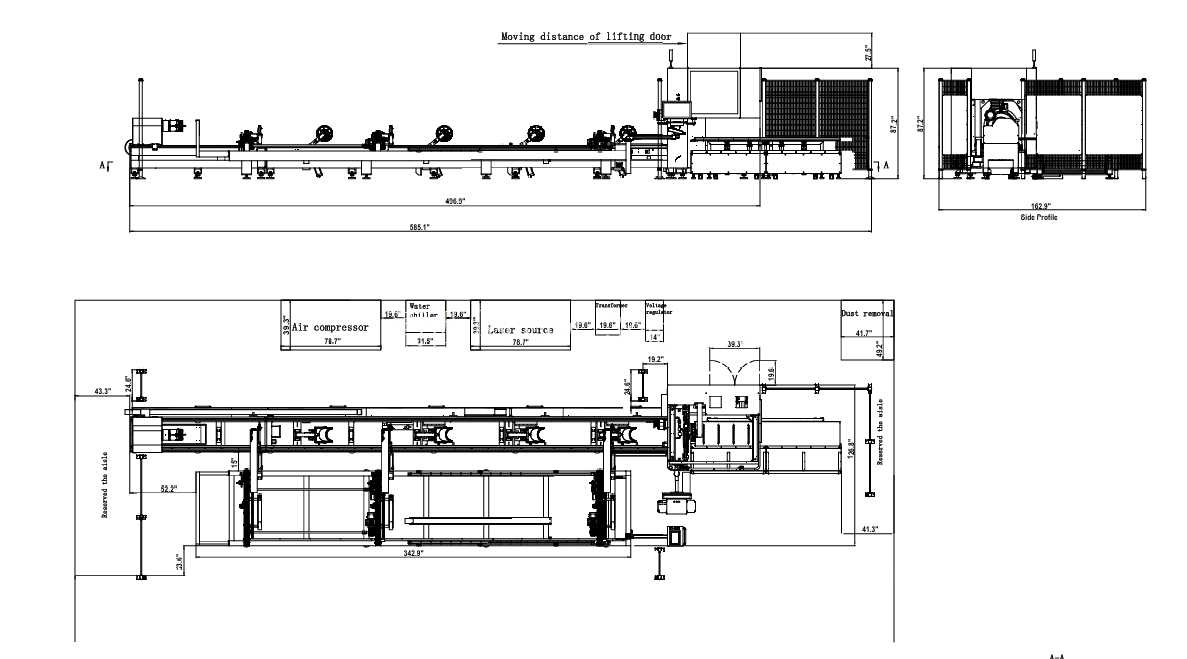

外形尺寸方面，整台设备的长向尺寸覆盖最大6米长度管材的加工行程，宽度方向包含床身、两侧操作通道以及辅机占位后，需要预留至少8米的车间宽度，高度方向因为配套了上下料的辅助支撑结构，顶部距离地面的净空要求不低于3.2米，安装的时候要注意地面的承重要求，床身安装位置的地面平整度误差要控制在每米2毫米以内，避免床身调平后出现应力变形，影响长期加工精度。

模型里还还原了设备周边的安全防护围栏以及地面的安全警示区域划分，做车间安全布局的时候，可以直接参考这个范围设置安全光栅、警示标识的安装位置，确保操作人员在设备运行时不会进入危险作业区间。切割头的运动行程在模型里做了完整的运动包络展示，做周边配套设备比如自动上料机、下料机械手的对接设计时，可以直接提取这个包络尺寸做避让设计，不会出现运动干涉的问题。另外设备的维护操作空间也在模型里有明确体现，比如电控柜的开门方向、冷水机组的滤芯更换空间、切割头的维护操作位，做布局的时候不能在这些位置堆放杂物或者布置其他固定设施，避免后期维护的时候没有操作空间。
