越野车改装用三灯珠辅助射灯结构设计

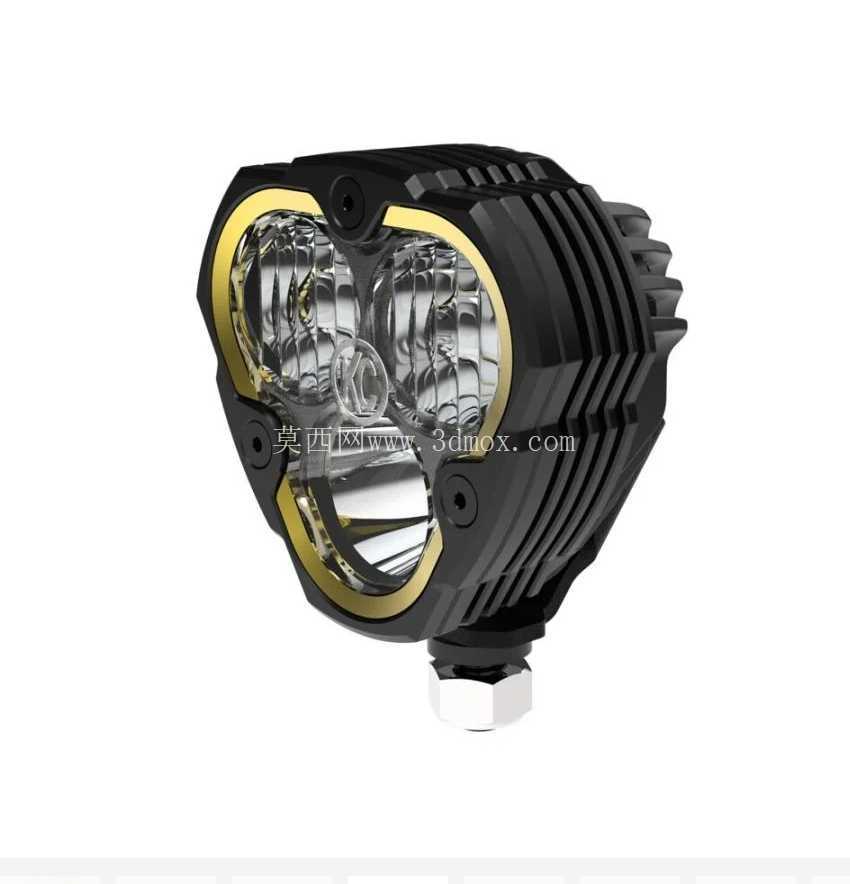

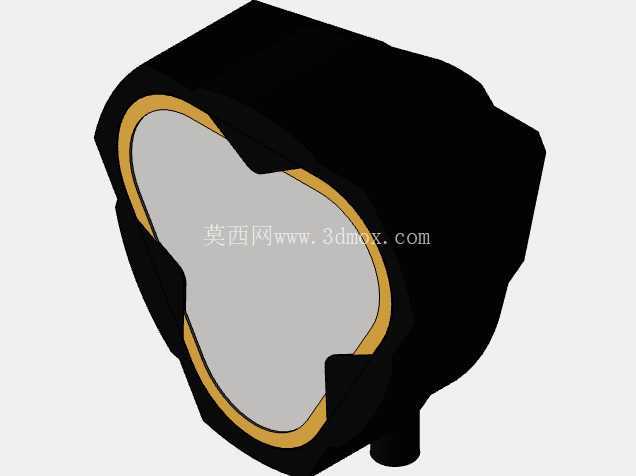

　　这款辅助射灯的三维结构设计，核心面向越野场景下的车载补光需求，在非铺装路面夜间穿越、野外作业、户外探险等场景中，原车照明往往存在照射范围窄、远距离照度不足、侧方视野缺失的问题，这类辅助射灯可作为原车大灯的补充光源，覆盖车头前方远距离照射区域以及侧方近距补光区域，提升复杂路况下的行驶安全性。从结构设计逻辑来看，壳体采用带散热鳍片的一体化压铸结构，并非单纯为了外观造型，鳍片的排布方向、厚度、间距都经过热传导路径优化，灯珠工作时产生的热量可通过灯珠基板直接传导至压铸壳体，再通过鳍片与行驶过程中的迎面气流形成对流散热，无需额外加装散热风扇，既降低了故障概率，也能适应越野场景下多尘、涉水的恶劣使用环境，避免风扇进灰卡滞或者进水短路的问题。

　　灯组采用三灯珠分区域配光设计，不同灯杯对应不同的照射角度，中间区域灯杯聚焦远距离聚光，两侧灯杯兼顾近距宽幅铺光，不需要额外调整透镜角度就能实现远近兼顾的照明效果，灯杯外围的金色装饰圈并非装饰件，实际是灯杯的定位压圈，通过螺丝与壳体锁紧，将灯杯、透镜、密封胶圈紧密压合在壳体安装槽内，保证IP67级别的密封性能，应对高压水枪冲洗、雨天行驶、浅水穿越等场景都不会出现进水起雾的问题。

　　安装接口采用底部螺纹柱加锁紧螺母的结构，安装底座预留了通用的安装孔位，既可以适配越野车前保险杠的专用射灯支架，也可以安装在车顶行李架、A柱扩展支架上，螺纹柱的长度预留了足够的调节余量，安装时可以根据支架厚度调整螺母锁紧位置，同时灯体与安装座之间预留了角度调节间隙，锁紧前可以自由调整照射俯仰角度，满足不同安装位置的照射角度需求。壳体外侧的加强筋设计，除了辅助散热之外，也提升了壳体的抗冲击性能，越野行驶过程中飞溅的碎石击打在壳体上时，加强筋结构可以分散冲击力，避免壳体开裂或者内部灯珠错位。

　　接线端采用底部密封式出线结构，线材与壳体接触位置设置了橡胶密封护套，避免线材拉扯时破坏密封结构，同时接线端预留了正负极标识，适配车载12V/24V通用供电系统，不需要额外加装变压模块，直接连接车载供电回路即可使用。在建模过程中，所有配合面都预留了合理的公差带，压铸壳体的安装槽尺寸考虑了压铸工艺的拔模斜度，密封胶圈的压缩量控制在合理区间，既保证密封性能，也不会因为压缩量过大导致装配困难或者胶圈过早老化失效，灯珠基板的安装平面设置了定位凸台，避免装配时基板偏移导致灯珠与灯杯不同心，影响最终的配光效果。整个模型的结构拆分完全按照实际生产装配逻辑搭建，各个零件之间的装配关系清晰，没有出现干涉问题，可直接用于后续的结构验证、压铸模具开模参考，也可以作为越野车改装项目的配套部件模型，用于整车改装方案的装配校验，确认安装位置是否与周边部件存在干涉，提前调整安装支架的位置与角度。
