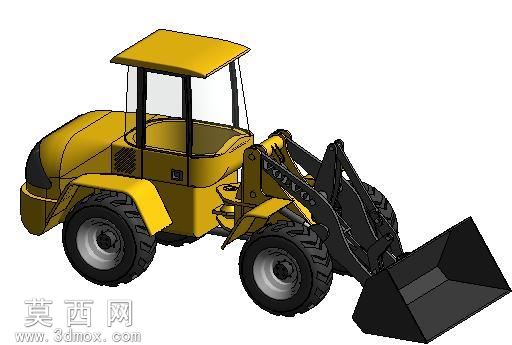

沃尔沃L45B轮式装载机三维设计作品

本作品为轮式装载机的精细化三维建模成果，建模过程严格参照沃尔沃L45B机型的真实外观与结构比例开展，首先在三维建模环境中完成整体轮廓的草绘定位，以实机的尺寸参数为基准搭建整车骨架，确保轴距、轮距、整机高度与铲斗展开尺寸完全匹配真实设备的规格。建模阶段采用实体建模与曲面建模结合的方式，针对驾驶室部分，先通过曲面拉伸、放样构建出弧形顶棚与侧围的流畅曲面，再细化出驾驶室的透明视窗边框、防护栏结构，还原开放式驾驶室的通透结构特征；车身主体部分通过实体凸台、切除命令完成动力舱的壳体造型，精准还原车身侧面的散热格栅、侧门轮廓与曲面过渡，保证车身线条的流畅度与实车一致。行走机构部分单独建模，对轮胎的胎面花纹、轮毂的螺栓固定结构、轮辋的分层造型都做了精细化还原，轮胎表面的防滑纹理通过阵列命令实现均匀排布，轮毂的金属质感通过材质参数调整呈现。工作装置部分重点还原动臂、摇臂、铲斗的铰接结构，对动臂的弯折造型、液压油缸的安装位、铲斗的切削刃与加强筋结构都做了结构还原，确保各铰接部件的位置符合真实装载机的运动逻辑，可支持后续的运动仿真拓展。材质与渲染阶段，为车身主体赋予高饱和度的工程黄哑光漆材质，调整材质的反光度与粗糙度模拟真实工程机械漆面的质感；铲斗与动臂部分赋予深灰色耐磨金属材质，添加细微的磨损纹理效果提升真实感；轮胎赋予黑色橡胶材质，调整表面的凹凸纹理参数还原橡胶的质感；驾驶室玻璃赋予半透明玻璃材质，设置合适的折射与反射参数模拟玻璃的通透效果。渲染阶段采用三点布光方式，主光源模拟自然光照射方向，补光消除模型暗部死黑，添加环境反射贴图提升金属与漆面的反光真实度，最终呈现出的模型结构完整，各部件比例协调，既还原了沃尔沃L45B轮式装载机的外观特征，也清晰呈现了整机的结构组成，可用于工程设备展示、虚拟场景搭建、结构教学演示等场景。
