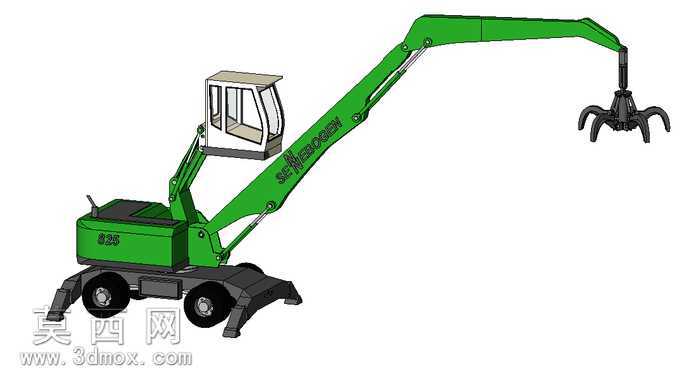

轮式抓料机森纳博根825款三维设计作品

本作品为轮式抓料机的三维建模设计，整体围绕森纳博根825款物料处理设备的功能特性展开，建模过程中严格还原实机的结构比例与功能布局，首先针对轮式行走底盘进行精细化构建，还原了橡胶轮胎、支撑支腿、底盘车架的结构细节，支腿部分设计为可伸缩展开的结构形式，能够匹配设备作业时的稳定支撑需求，轮胎的胎纹、轮毂的连接结构都做了对应还原，保证底盘部分的结构合理性。上车部分首先构建了封闭式驾驶室模型，还原了驾驶室的窗体布局、操作空间轮廓，驾驶室与转台的连接结构做了简化但符合实际连接逻辑的设计，转台部分集成了动力舱的外轮廓结构，还原了设备动力单元的布局位置。工作装置部分采用多节折叠臂的结构设计，依次构建了动臂、斗杆以及末端的多瓣抓斗结构，臂架之间的铰接点位置严格按照实机作业范围参数设置，每处铰接结构都还原了连接销轴、液压油缸的安装位，液压油缸的缸筒、活塞杆结构都做了对应建模，能够直观展示臂架的俯仰、折叠动作的驱动逻辑。末端的多瓣抓斗采用多爪铰接的结构设计，还原了抓斗开合的铰接结构，能够体现散料抓取作业的功能特性。材质渲染部分，主体臂架与机身采用辨识度较高的绿色涂装材质，驾驶室采用米白色边框搭配透明玻璃材质，玻璃部分添加了轻微的反光效果提升真实感，底盘、轮胎、抓斗部分采用深灰、黑色的金属与橡胶材质，区分不同部件的材质属性，金属部件添加了轻微的漆面质感，橡胶轮胎添加了哑光粗糙质感，整体渲染效果贴近实机的视觉表现。设计过程中优先保证各部件的装配逻辑正确，所有运动部件的铰接位置都预留了合理的运动间隙，既满足三维展示的直观性，也能够为后续的运动仿真、结构分析提供基础模型支撑，整体模型完整还原了轮式抓料机用于散料、废钢等物料抓取处理的设备特征，结构清晰，细节表现到位。
