连杆式自适应机器人夹持执行机构

这套连杆式夹持执行机构，是面向工业自动化产线末端执行场景开发的纯机械联动抓取方案，核心适配中小规格六轴、SCARA机器人的末端法兰安装，可覆盖3C电子装配、小型五金件上下料、精密零件周转、注塑件取件等多类轻载作业场景，无需额外复杂传感即可实现自适应定心抓取，在节拍要求高、工件外形存在小幅公差的产线中适配性极强。

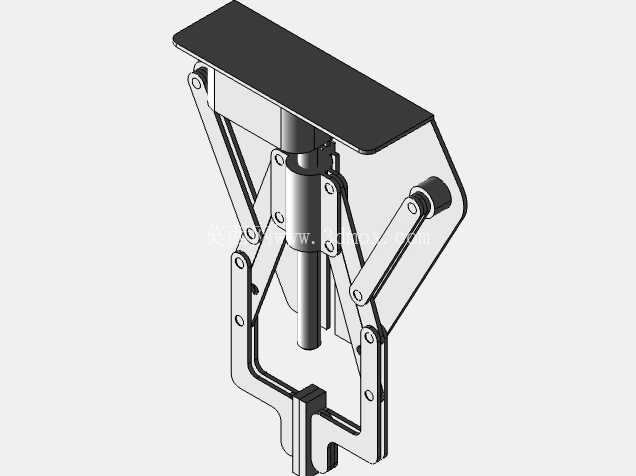

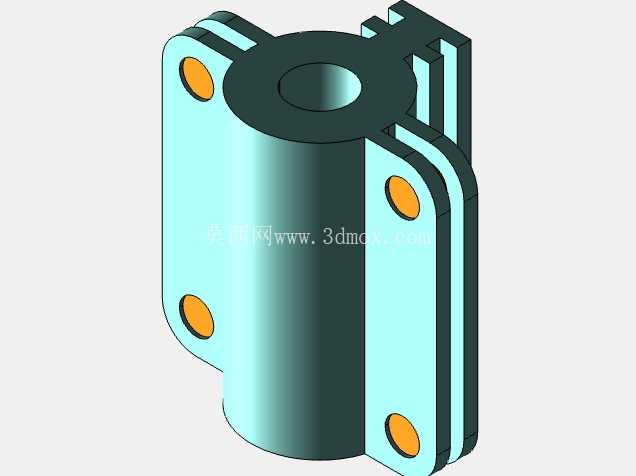

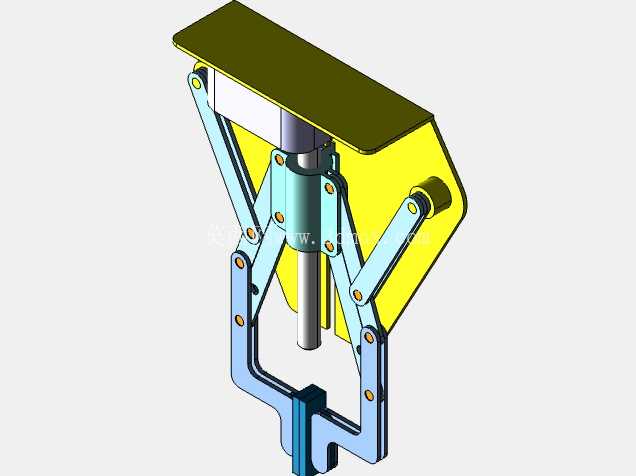

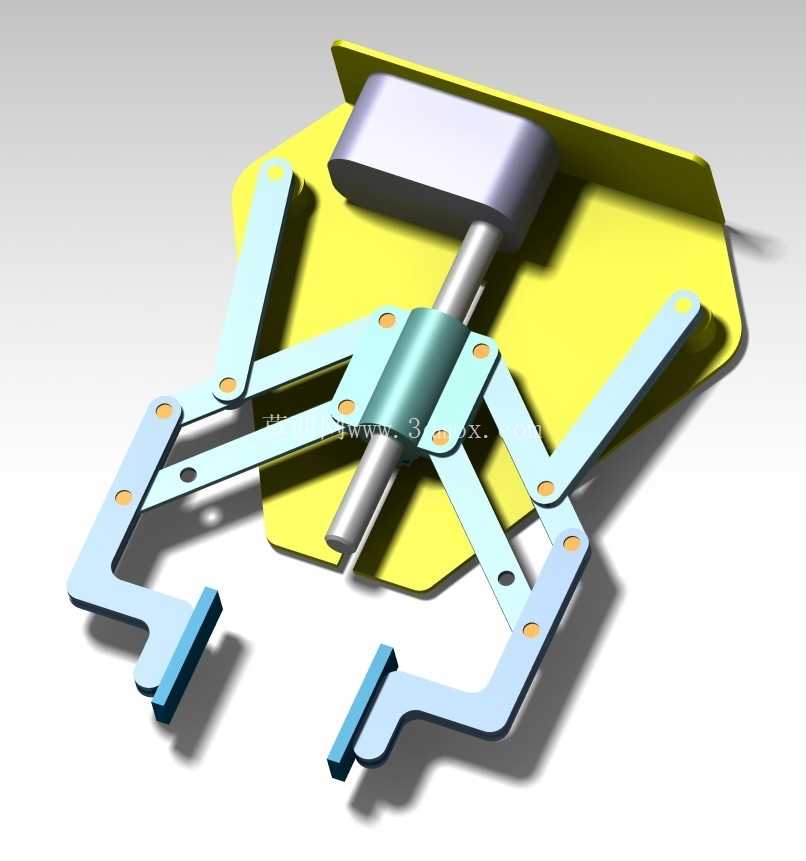

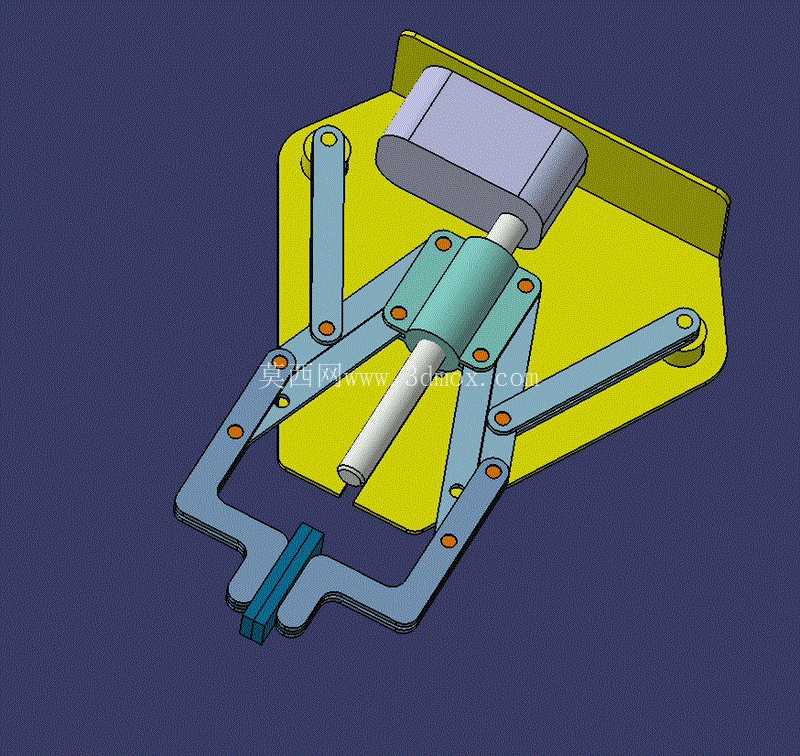

从结构逻辑来看，整套机构采用单输入驱动的平面连杆联动方案，中心推杆作为唯一动力输入件，沿机构中心轴线做直线往复运动时，通过三组对称布置的铰接连杆同步带动两侧夹爪做开合动作，所有铰接点均采用等长连杆对称布局，从原理上保证两侧夹爪的运动轨迹完全沿中心对称，抓取工件时可自动实现中心定位，不会出现偏载夹歪的情况，对于轴类、方块类、带凸缘的小型零件都能稳定贴合夹持面。夹爪末端设计有可快换的夹持触头，可根据被抓取工件的材质、外形更换橡胶垫、V型块、平夹头不同接触端，硬接触工况下可换钢制触头保证耐磨度，易刮花工件场景可换非金属触头避免表面损伤，无需改动主体连杆结构即可适配多类工件。

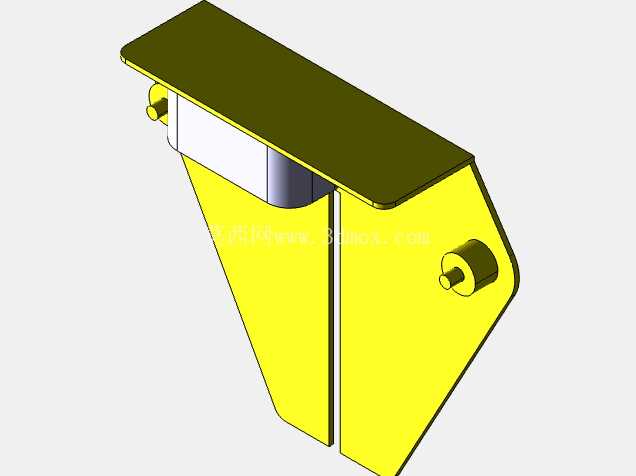

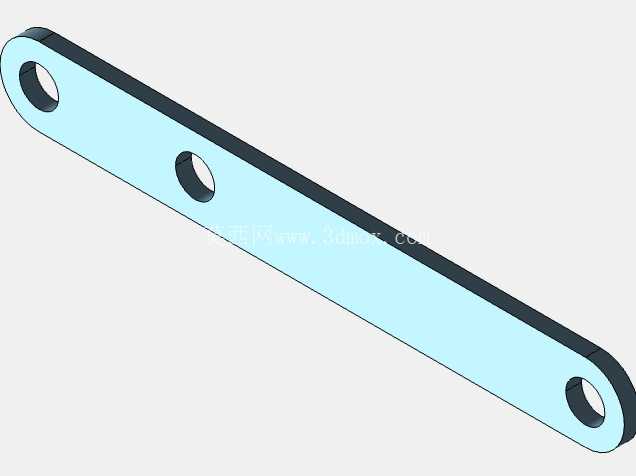

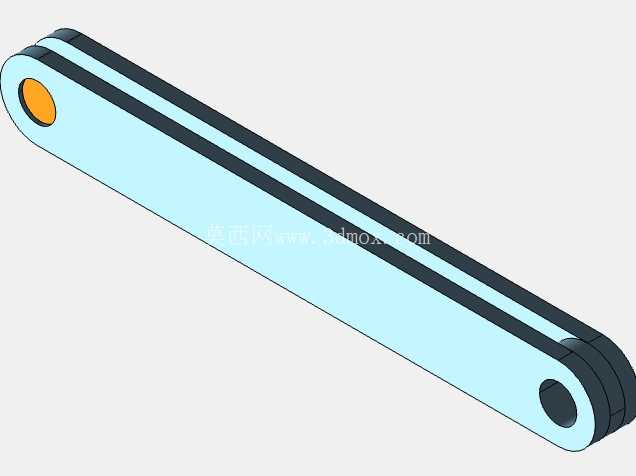

设计层面整套机构没有采用齿轮、齿条这类存在背隙的传动零件，全部通过铰接销轴传递动力，传动链间隙极小，重复夹持定位精度可控制在0.1mm以内，完全满足精密装配场景的对位要求。所有连杆的铰接孔位均做了等强度优化，在臂身位置开设了减重孔，在保证结构刚性的前提下尽可能降低整体重量，整套机构的自重控制在同规格气动夹爪的60%左右，可有效降低机器人末端的负载余量要求，提升机器人运动的动态响应速度，减少高速启停过程中的抖动。中心驱动端预留了标准的气缸、电动推杆安装接口，可根据现场动力条件选配气动或电动驱动单元，安装法兰尺寸符合通用机器人末端的ISO安装标准，无需额外制作过渡转接板即可直接装到主流型号的机器人末端，安装边界上，机构完全收拢状态下的最大外轮廓直径不超过120mm，完全张开状态下夹爪最大开口距离可达80mm，可适配直径或宽度在10mm到75mm之间的各类规则外形工件，作业过程中所有连杆的运动轨迹均在自身轮廓范围内，不会出现外伸结构剐蹭周边工装、料盘的情况，在紧凑布局的产线中也能灵活作业。

实际应用中，这套纯连杆的结构相比齿轮传动、绳索传动的夹爪，抗污染能力更强，冲压车间的金属碎屑、注塑场景的少量塑料飞边、装配场景的灰尘都不会轻易卡入铰接间隙，日常维护仅需定期在铰接点加注润滑脂即可，没有易损的传动零件需要频繁更换，长期运行的稳定性远高于复杂传动结构的夹爪。夹爪的夹持力可通过驱动端的输入力线性调节，抓取薄壁类零件时可降低驱动压力避免夹伤工件，抓取较重金属件时可提升驱动压力保证夹持摩擦力足够，不会出现工件脱落的情况。整套机构的所有零件均采用平面结构设计，连杆、夹爪臂都可通过常规的钣金切割、铣削加工完成，没有复杂的曲面零件，加工成本低，后期维修更换配件的难度极小，哪怕是小批量自制也能快速完成零件加工与装配，非常适合自动化集成商根据项目需求快速改制调整，针对特殊尺寸的工件，仅需调整连杆的长度参数、夹爪末端的形状，即可快速衍生出适配不同开口范围、不同夹持行程的变体结构，核心的联动逻辑无需改动，可大幅缩短非标夹爪的设计开发周期。在运动学特性上，夹爪从完全张开到完全收拢的整个行程中，夹持面始终保持平行状态，不会出现夹爪角度倾斜导致的夹持接触面积变小的问题，无论是夹持平板类零件还是圆柱类零件，都能保证足够的接触面积，夹持力分布均匀，不会出现局部应力过大夹伤工件或者夹持不稳的情况。
