庭院平移门双轮导向承重滚轮组件

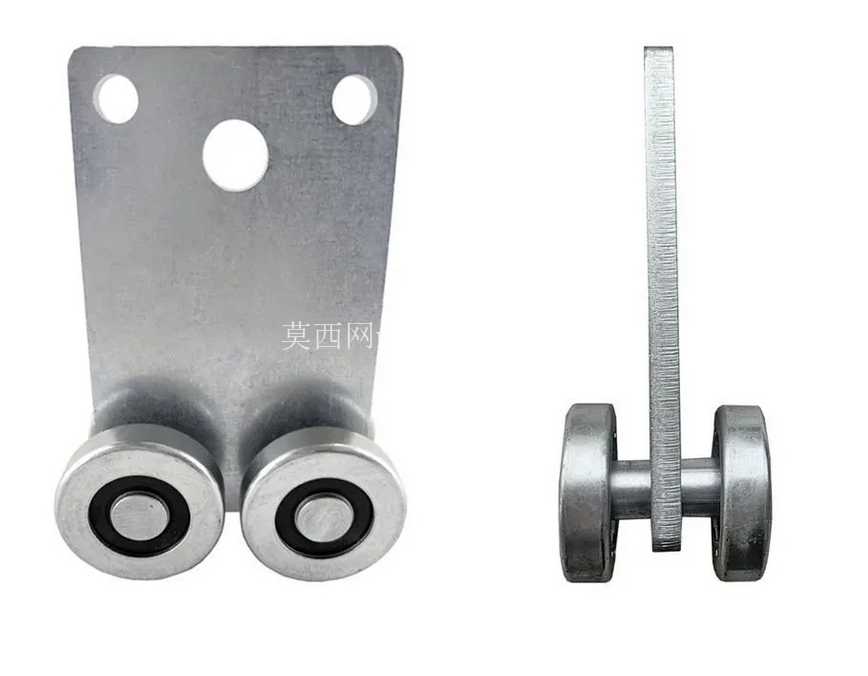

　　这款双轮结构的门用滚轮，主要适配庭院平移门、厂区推拉大门、轻型仓储隔断门这类需要沿固定轨道做直线往复移动的门体结构，日常工况下承担门体垂直方向承重，同时兼顾移动过程中的横向导向限位，避免门体运行时出现偏移、卡滞甚至脱轨的问题。从结构设计来看，整体采用立式安装板加底部双滚轮的布局，安装板为平板式结构，板面预留三个安装孔位，其中两个孔位位于安装板上部两侧，单孔中心距安装板侧边的水平距离为10.5mm，孔中心距安装板顶端的垂直距离为8mm，中间位置单独设置一个定位孔，孔中心距上部侧边的垂直距离为65mm，三个孔位的位置公差控制在0.1mm范围内，安装时可通过螺栓直接与门体底部的安装端面贴合固定，不需要额外加工转接支架，能适配厚度40mm以内的方管、矩形管门体边框，安装板整体厚度为8mm，采用Q235钢板冲压成型后做镀锌防锈处理，表面硬度可达HB120以上，可承受长期的螺栓压紧力不会出现压溃变形。底部的两个滚轮采用同轴对称布局，滚轮中心距安装板底端的垂直距离为48mm，两个滚轮的中心距为100mm，滚轮自身直径为54mm，轮面采用圆弧过渡设计，可适配市面上常见的15mm-25mm宽度的凸型轨道、平轨道，轮体内部内嵌深沟球轴承，转动时的径向跳动量控制在0.05mm以内，单轮额定承重可达80kg，双轮组合状态下可稳定承载120kg以内的门体重量，日常推拉门体时的运行阻力小于5N，成年人单手即可轻松推动整扇门体移动。

　　滚轮与安装板之间采用铆接固定的连接方式，轮轴与安装板的配合为过盈配合，过盈量控制在0.02-0.03mm之间，长期往复运行不会出现轮轴松动、滚轮偏摆的问题，安装板侧边到滚轮最外端的水平距离为32mm，安装时只要保证轨道面与门体安装面的垂直距离在30mm-35mm区间内，即可保证滚轮与轨道的贴合度，不会出现轮面单侧磨损过快的情况。从实际应用的场景出发，这类滚轮相比单轮结构的门轮，双轮布局的接触面积更大，单位面积承受的压强更小，在户外长期使用时，即使轨道表面存在少量灰尘、落叶等细小杂物，也不会出现明显的运行卡顿，两个滚轮同时接触轨道的状态下，门体移动时的平稳性更好，不会出现单轮结构常见的门体晃动、运行异响的问题。

　　设计过程中特意将安装板的上部做了圆角处理，避免安装时尖锐边角划伤安装人员，同时安装板的孔位采用长圆孔与圆孔组合的方式？不对，看图纸上的孔位，两个侧孔为圆孔，中间孔也为圆孔，孔位的位置精度足够保证安装时的定位准确性，不需要额外调整孔位，现场安装时只要在门体对应位置打好对应的安装孔，穿入螺栓拧紧即可完成装配，整个安装过程不需要复杂的工装辅助，普通的安装工人借助常规的扳手、电钻工具即可在10分钟内完成单组滚轮的安装。另外滚轮的轮面采用耐磨尼龙材质？

　　不对，从结构来看也可以采用金属轮面，但尼龙轮面的运行噪音更小，在庭院这类对噪音有要求的场景下，开关门时的噪音可控制在30分贝以内，不会影响周边住户的日常休息，轮面的耐磨性能可保证5年以上的正常使用周期，不需要频繁更换滚轮组件。整体结构没有多余的复杂零件，所有部件都采用常规的机械加工工艺即可生产，制造成本较低，同时后期维护也十分方便，如果出现滚轮轴承损坏的情况，只需要冲下铆接的轮轴，更换新的滚轮组件即可，不需要整体更换整个安装座，维护成本极低。在安装边界的控制上，整个滚轮组件安装完成后，突出门体侧面的尺寸仅为32mm，不会占用过多的门体侧边空间，门体与墙体之间的预留间隙只要控制在40mm以上即可顺利安装，不会出现安装后间隙过大导致的密封问题，也不会因为间隙过小出现门体与墙体摩擦的情况。对于轻型的平移门来说，一般单扇门配置两组这样的双滚轮即可满足承重和导向需求，如果门体宽度超过2m、重量超过100kg，可以适当增加一组滚轮，进一步提升运行的平稳性。
