速卖通5.5mm外径微型气动控制阀结构

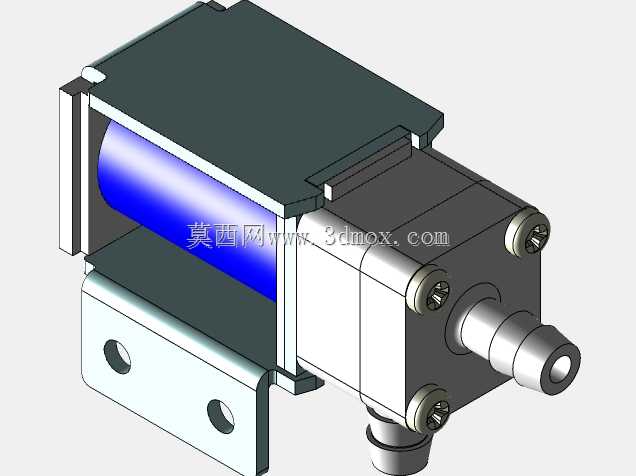

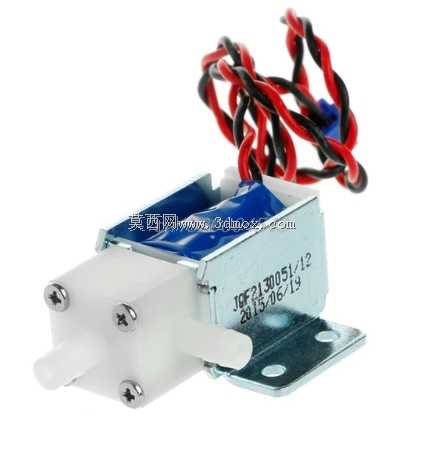

　　从结构设计来看，这款阀采用电磁驱动的直动式结构，线圈部分做了方形包覆壳体，既可以给内部漆包线绕组提供防护，避免车间里的切削液、粉尘侵入造成线圈短路，也能作为安装定位的基准面，和阀体部分的连接用四颗内六角螺钉锁紧，螺钉均匀分布在阀块端面，锁紧力均匀，不会因为长期受气压冲击出现密封面偏移的问题。阀体的出气端做了阶梯式快插接口结构，接口处的密封槽预留了O型圈的安装位置，插入气管后能靠橡胶圈的抱紧力实现密封，不需要额外打密封胶或者缠绕生料带，现场装配效率很高。这款5.5mm外径的微型气动阀，在小型气动回路里的适配场景非常广，比如桌面级小型自动化分拣设备的气路通断控制、便携式医疗气动器械的气路切换、小型3D打印机的气动送料支路控制，还有消费电子组装工位上的微型吸附回路控制，都能看到这类小通径气动阀的应用。它的通径规格对应5.5mm的外接气管外径，适配市面上常规的微型快插气管接头，不需要额外做转接件就能完成气路对接，在紧凑空间的气路布局里优势很明显。

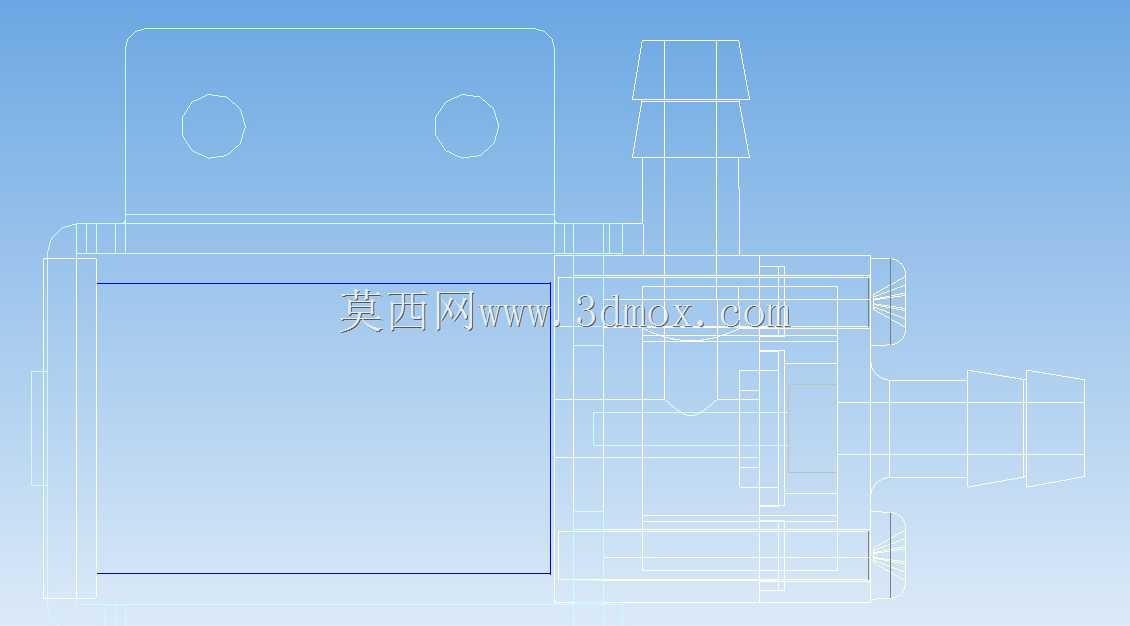

　　安装支架部分采用L型折弯钣金结构，支架上开了两个长圆形安装孔，孔位的设计预留了安装调整余量，现场固定的时候可以根据实际安装面的孔位偏差做小范围的位置调整，不需要重新打孔攻丝，适配性更强。支架和阀体本体的连接采用嵌入式卡合加螺钉固定的方式，既可以保证连接强度，也能在需要拆分维护的时候快速拆卸，不需要拆解整个阀的内部结构。从内部流道设计来看，这款阀的进气、出气、排气口的流道做了圆弧过渡处理，没有直角突变的结构，能减少压缩空气在流道内的压力损失，在小通径的前提下尽可能保证气路的流量输出，避免因为流道阻力过大导致末端执行件动作响应滞后。线圈部分的绕组和阀体之间做了隔磁套结构，能减少磁漏，提升电磁驱动力的利用率，在额定工作电压下可以快速推动阀芯完成通断动作，响应速度能满足小型自动化设备的高频动作需求。密封结构上，阀芯和阀套之间采用耐磨橡胶密封件，密封件的材质适配常规的压缩空气介质，即使压缩空气中带有少量的润滑油雾，也不会出现密封件溶胀失效的问题，长期工作的密封可靠性有保障。外形尺寸上，整个阀的主体长度控制得非常紧凑，加上安装支架后的总高度也很低，在排布密集的小型气路阀岛里，可以并排安装多个同规格的阀，不会出现空间干涉的问题。

　　安装边界方面，除了L型支架的底面安装方式，也可以拆掉支架直接用阀体侧面的平面做贴装固定，两种安装方式可以根据设备的实际空间情况选择，不需要额外定制安装附件。在实际选型使用的时候，要注意这款阀的通径对应的流量范围，适合小流量的气路控制场景，如果是大流量的主气路通断，就需要选更大通径的阀款；接线部分的引出端做了防护结构，接线后可以套上热缩管做二次防护，避免车间里的油污顺着接线缝隙渗入线圈内部。这类微型气动阀在消费电子制造行业的应用占比很高，比如手机组装线上的微型吸附头控制，每个吸附头对应一个独立的小通径阀，靠快速的通断来实现微小元件的拾取和放料，因为安装空间非常有限，这类小尺寸的阀刚好能满足密集排布的需求。

　　另外在小型气动机械手的末端执行器上，也会用这类阀来直接控制末端的小气缸动作，把阀集成在机械手末端，能缩短气路长度，提升动作响应速度，减少因为气路过长带来的动作延迟问题。设计这类微型阀的三维模型的时候，要特别注意各个零件之间的配合公差，比如阀套和阀芯的间隙配合，既要保证阀芯能顺畅滑动，又要保证间隙不会过大导致内部漏气，还有密封件的安装槽尺寸，槽的深度和宽度要对应密封件的线径，压缩量控制在合理范围，压缩量太大容易导致阀芯动作阻力过大，压缩量太小又会出现密封失效漏气的问题。安装孔的位置度也要严格控制，不然批量安装的时候会出现孔位对不上的问题，影响装配效率。
