小口径动圈式扬声器结构设计

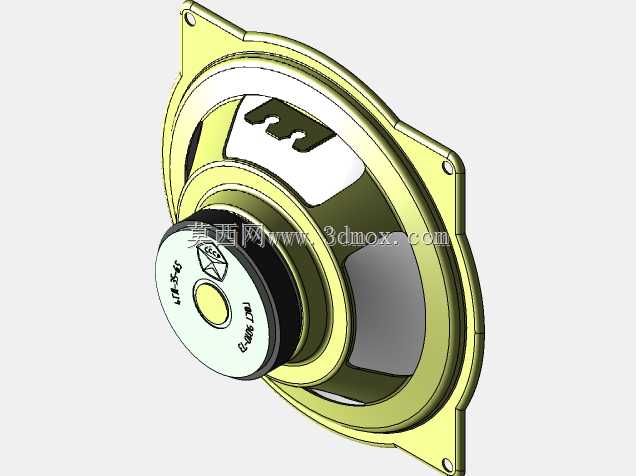

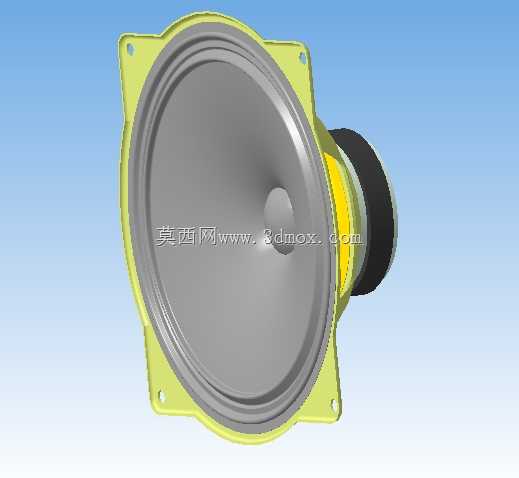

　　日常接触的各类音频终端设备里，这类小口径动圈扬声器是实现电声转换的核心执行部件，从便携收音机、工业声光报警装置、车载提示音模块到小型桌面音响的高音单元，都能见到同结构产品的应用身影。做这类部件的三维结构设计时，首先要锚定实际安装场景的边界约束，不能脱离装配需求单独做外观造型——比如这个型号的扬声器，安装法兰的外径、定位止口的深度、背部磁路组件的突出高度，都要和预设的安装腔体预留尺寸完全匹配，避免装配时出现磁钢碰壳、振膜被挤压变形的问题。

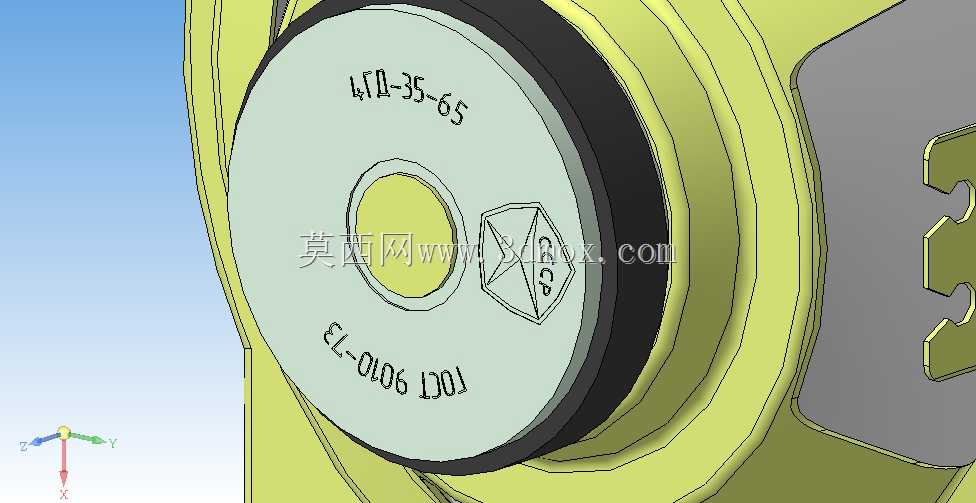

　　从功能实现逻辑来看，这类动圈扬声器的核心是通过音圈在恒定磁场中的往复运动带动振膜推动空气发声，设计时首先要平衡磁路效率与整体厚度的矛盾：磁钢的磁通量密度直接决定灵敏度，磁钢厚度加华司、T铁的总高度又会限制产品的整体安装厚度，很多嵌入式安装的场景对背部突出尺寸有严格限制，这时候就要在磁路组件的直径和厚度之间做取舍，在保证额定阻抗下频响曲线符合要求的前提下，尽可能压缩轴向尺寸。振膜的折环设计也很关键，折环的顺性直接影响低频下限，同时还要兼顾长期振动下的抗疲劳性能，纸质折环成本低但防潮性差，橡胶折环阻尼特性好但厚度偏大，布基浸胶折环兼顾耐用性和阻尼表现，不同应用场景要匹配对应的折环材质，对应的三维建模时就要把折环的波纹弧度、粘接宽度做准确，避免后续开模时出现粘接余量不足的问题。

　　实际建模过程中，要把各个配合面的公差逻辑融入结构里：比如音圈骨架和振膜中心的粘接位，要预留0.05-0.1mm的涂胶间隙，磁隙的宽度要控制在0.2mm左右，既要保证音圈在磁隙里自由运动不蹭圈，又要避免磁隙过大导致磁通量损失降低灵敏度。安装孔位的设计要符合通用小扬声器的安装规范，两个对称的安装耳上的通孔尺寸要适配M2.5或者M3的自攻螺丝，孔位中心到产品中心的距离要统一，方便同规格产品的互换替换，不用重新修改安装面板的开孔。很多工业场景用的提示扬声器，还要考虑防护需求，比如在振膜前方加防尘网罩，建模时就要把网罩的压合槽做在前面板上，压合槽的深度要匹配防尘网的厚度加粘接胶层的厚度，避免网罩突出影响前面板的贴合安装。

　　从安装边界来看，这类扬声器的接线端子位置也需要在建模时明确，通常是在磁路组件的侧方引出两个焊片或者引线，建模时要预留引线的弯折空间，避免安装时引线被壳体挤压断裂，焊片的位置要避开安装螺丝的锁紧路径，防止打螺丝时碰坏焊片或者造成短路。另外，振膜前方的出声空间要预留足够的声学腔体，不能直接贴死在安装面板上，前面板的出声孔开孔率要达到振膜有效辐射面积的15%以上，不然会造成声短路，导致低频衰减严重、音量达不到设计要求。做这类电声部件的三维建模，不能只做外观的曲面造型，要把每个部件的装配关系、功能实现逻辑都体现在模型里，比如磁钢和T铁、华司的粘接定位台，音圈的定位台阶，折环的粘接限位边，这些细节结构直接决定了后续生产装配的良率，也决定了产品最终的声学表现。很多新手建模时容易忽略这些工艺细节，只把外观做的形似，实际导出图纸开模后，会出现部件定位不准、粘接错位、音圈蹭圈等一系列问题，反而增加了迭代成本。在做结构校验时，还要模拟音圈的最大振动行程，确保音圈在最大振幅下不会脱离磁隙，也不会碰到华司或者T铁的底部，这部分的运动间隙要在模型里提前预留，通常要比额定最大振幅多留0.3mm左右的安全余量，应对大信号输入时的过载情况，避免产品在大音量下出现打底破音的问题。
