八位段码液晶显示模组结构设计

项目分类:显示屏 发布时间:2025-02-09 ID:925022
  • 八位段码液晶显示模组结构设计

  做工控数显面板、小型计量设备结构设计的工程师,大概率都接触过这类段码LCD显示组件,它不像彩屏那样需要复杂的驱动电路和高速信号走线,在低功耗、高可靠性要求的数显场景里,这类组件的适配性反而更强。这次建模的八位段码显示结构,是针对嵌入式数显设备做的适配设计,日常接触的电能计量表、小型温控器、工业计数终端、便携检测仪器的显示区域,大多用的是同结构的段码屏组件。

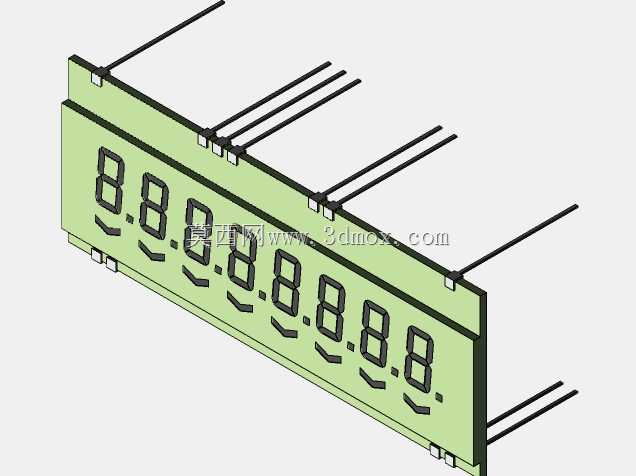

  从结构设计逻辑来看,这类段码屏的本体采用双层玻璃贴合的封装结构,玻璃基底的厚度控制在1.2mm,整体屏体的有效显示区域宽度对应八位数字的排布,每一位8字段码的下方都预留了小数点段和功能指示箭头段,能满足数值显示、单位标识、状态提示的基础需求,不需要额外增设独立的状态指示灯,能有效压缩前面板的布局空间。屏体的引脚采用侧向直插式硬引脚设计,引脚间距统一为2.54mm,刚好匹配通用PCB板的标准孔距,不需要做特殊的焊盘封装调整,焊接时引脚的伸出长度控制在8mm,既能保证穿过PCB板后的焊接强度,又不会因为引脚过长导致背面走线空间被占用,也避免了引脚弯折后触碰周边元件造成短路的风险。

  安装边界的考量上,屏体的整体外形做了窄边框处理,非显示区域的边框宽度仅3mm,在做面板开孔设计时,开孔尺寸可以直接贴合屏体显示区域的外轮廓做0.2mm的间隙预留,不需要给边框预留过多冗余空间,对于前面板空间紧张的便携设备来说,这种窄边框设计能最大化利用有限的面板面积。屏体背部没有突出的驱动元件,整个屏体的厚度均匀,安装时可以直接通过双面胶条贴合在面板内侧的定位槽内,不需要额外设计金属压片或者螺丝固定柱,能减少前面板的结构件数量,降低装配工序的复杂度。

  实际选型适配的时候要注意,这类段码屏的视角是固定的,建模时已经把最佳观察视角对应的屏体倾斜角度做了标注,在做设备前面板的结构设计时,如果设备是壁挂安装的,屏体的安装角度要配合壁挂高度做微调,保证站立操作时的视线刚好落在最佳视角范围内,避免出现段码发虚、对比度不足的问题。另外屏体的引脚走线方向统一从屏体的上侧引出,在排布PCB板的时候,驱动芯片的位置要尽量靠近引脚引出端,缩短走线长度,减少外界电磁干扰对显示信号的影响,尤其是在周边有继电器、接触器这类强电磁元件的工控柜内安装时,走线长度的控制能有效避免显示乱码、段码闪烁的问题。

  从功能特性上来说,这类段码屏的驱动电压极低,配合专用的段码驱动芯片,静态工作电流可以控制在微安级别,用在电池供电的便携检测设备里,几乎不会占用整机的功耗预算,相比数码管显示方案,功耗能降低90%以上,而且段码屏的显示是被动发光,在强光环境下不会出现反光看不清的问题,户外使用的计量设备用这类显示方案,可读性远高于主动发光的显示组件。建模的时候特意把每一段段码的位置、引脚的对应关系都做了清晰的结构还原,做结构干涉检查的时候,可以直接把这个模型导入装配体,核对屏体和面板、PCB板之间的间隙,避免出现开孔尺寸不对、引脚和PCB焊盘对位偏差的问题,也能提前确认屏体安装后和周边按键、接线端子的位置关系,减少打样后的结构修改次数。

  很多新手工程师做这类显示组件的结构设计时,容易忽略屏体和面板之间的防尘密封间隙,这个模型里屏体的正面和面板接触的位置预留了0.3mm的密封胶条安装槽,装配时可以贴一层薄的泡棉胶条,既能挡住灰尘从开孔缝隙进入设备内部,也能避免面板和玻璃屏体硬接触导致的玻璃碎裂问题。另外屏体的边缘做了0.1mm的倒角处理,装配的时候不会因为尖锐的玻璃边缘割伤操作人员,也不会刮坏面板表面的贴膜。在做高低温环境适配的结构验证时,这个模型的尺寸参数也预留了玻璃和塑料结构件的热胀冷缩间隙,在-20℃到60℃的常规工业工作温度范围内,不会因为结构件形变挤压屏体导致段码显示异常。
