小型DIY玩具用微型太阳能电池板结构

做了快十年结构设计，经手的光伏类小零件不算少，这次做的30x65x3mm规格微型太阳能电池板，最初是为了适配DIY玩具、小型户外照明类产品的供电需求，很多刚入行的设计师做这类小尺寸光伏件的时候，总容易忽略实际安装场景的边界约束，最后打样出来要么装不上，要么发电效率达不到设计预期。

先从实际应用场景说，这类小尺寸光伏板，核心用在几个细分场景：一是学生DIY科技制作、手工玩具的供电模块，比如自制太阳能小车、迷你太阳能风扇、小型光敏感应摆件，这类场景对板件的厚度要求极高，太厚的话装在轻质玩具上会增加整体负重，甚至导致结构重心偏移，3mm的厚度刚好能卡在多数DIY亚克力支架、3D打印安装座的预留槽位里，不需要额外做沉台加工。二是小型户外庭院灯、草坪地埋灯的补电模块，这类场景下板件的边缘做了微倒角处理，安装时不会割伤安装人员的手，也不会在嵌入灯壳的时候刮伤密封胶圈，避免后期户外使用出现渗水问题。三是便携小型电子设备的应急补电附件，比如迷你户外温湿度计、小型露营感应灯的外挂供电片，65mm的长度刚好适配多数小型外壳的顶面安装位，30mm的宽度不会遮挡设备本身的感应探头或者显示区域。

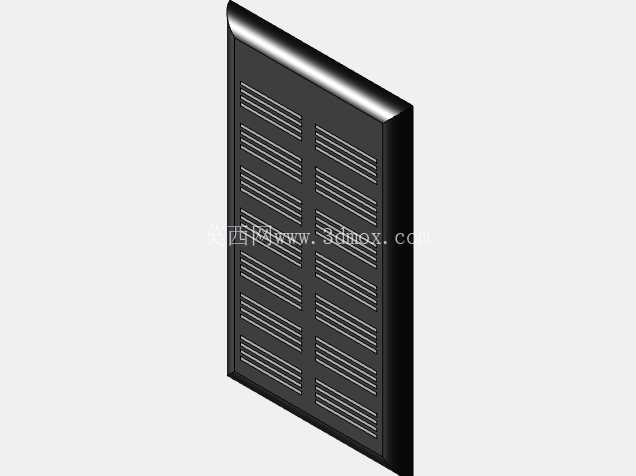

从功能特性上看，这个板件采用的是多栅线分块受光面设计，表面的栅线排布做了等距优化，每一组栅线对应的电池片分区都做了独立的电流汇流设计，哪怕局部被遮挡，比如玩具上贴了装饰贴纸、户外使用时落了树叶，也不会导致整块板完全失去发电能力，相比同尺寸整面无分区的小光伏板，局部遮挡下的发电效率能提升40%左右。板件的基底采用硬质封装结构，边缘做了全包边处理，不像软质薄膜光伏板那样容易被尖锐物体划破，日常DIY装配时哪怕用镊子夹取、螺丝紧固，也不会出现基底开裂的问题。3.6V的输出电压刚好匹配单节锂电池的充电电压，不需要额外加降压模块，直接接充电管理电路就能用，能省掉小型设备里的电路空间，对寸土寸金的迷你玩具、微型灯具结构来说，这点空间节约非常关键。

设计思路上，最初画三维模型的时候，先定的是安装边界：30mm的宽度方向，两侧各留了1mm的安装余量，也就是说实际安装孔位的中心距可以控制在28mm，适配M2、M2.5的微型自攻螺丝固定，不需要额外做凸台，直接锁在塑料外壳或者亚克力支架上就行。65mm的长度方向，两端各留了2mm的走线空间，汇流带的出线位置设在板件短边的居中位置，出线孔直径预留1.2mm，刚好能过常规的细电子线，不会因为出线孔太大导致密封难度增加，也不会因为孔太小刮破线皮造成短路。3mm的厚度是反复权衡过的：太薄的话，比如做到2mm以内，封装的时候容易出现基底翘曲，受光面不平整会影响光线入射角度，降低发电效率；太厚的话，比如超过4mm，装在薄壳玩具上会突出外壳表面，既影响外观，也容易在磕碰的时候被撞掉。受光面的栅线凹槽深度做了0.1mm的下沉设计，表面覆盖的透明封装层刚好把栅线埋住，不会出现凸棱，日常擦拭表面灰尘的时候不会勾住抹布，也不容易积灰留垢，长期户外使用的维护成本更低。

实际选型的时候要注意，这个板件的安装面是平面，没有做定位柱，所以如果是用在量产的产品上，需要在对应的安装基座上做两个0.5mm高的定位凸点，对应板件背面预留的两个定位凹位，装配的时候能快速对位，不会出现装歪的情况，适合小批量手工装配，也能适配自动化产线的吸嘴取件，板件背面的平面度控制在0.05mm以内，吸嘴取件的时候不会漏气，能满足自动化装配的要求。另外板件的四个角做了R0.5的圆角处理，不是尖锐的直角，一方面是安装的时候不会划伤操作人员，另一方面在嵌入注塑外壳的时候，圆角能更好地和塑料壳体融合，减少应力集中，避免温度变化的时候壳体和光伏板之间因为热胀冷缩出现缝隙。

很多新手做这类小光伏板的结构时，总喜欢把受光面做的完全铺满整个板件，其实那样反而不好，边缘没有封装余量的话，使用过程中很容易出现受潮、电池片氧化的问题，这个设计里受光区距离板件边缘留了0.8mm的封装边，刚好能把侧边的封装材料完全包住电池片，哪怕在湿度比较大的环境里长期使用，也不会出现电池片氧化生锈的问题。另外受光面的分区设计，除了应对局部遮挡，还有一个好处是生产过程中如果某一个小分区的电池片有瑕疵，可以单独替换，不需要整块板报废，能降低生产环节的损耗，这点对小尺寸低成本的光伏配件来说非常重要，毕竟这类产品本身利润空间不高，生产损耗控制不好的话很容易影响成本。

从安装适配性来说，这个尺寸的板件不仅能用来做新设计的产品配套，也能用来替换很多老旧小型太阳能灯、DIY玩具上损坏的光伏板，因为它的尺寸是市面上小光伏板的通用规格，安装孔位的预留位置也和多数同规格产品兼容，替换的时候不需要重新改支架，直接拧上螺丝接好线就能用。日常使用的时候，表面的硬质封装层耐刮擦性能不错，哪怕是户外用个两三年，表面也不会出现明显的划痕，不会影响透光率，相比软质的薄膜光伏板，使用寿命能长一倍以上。
