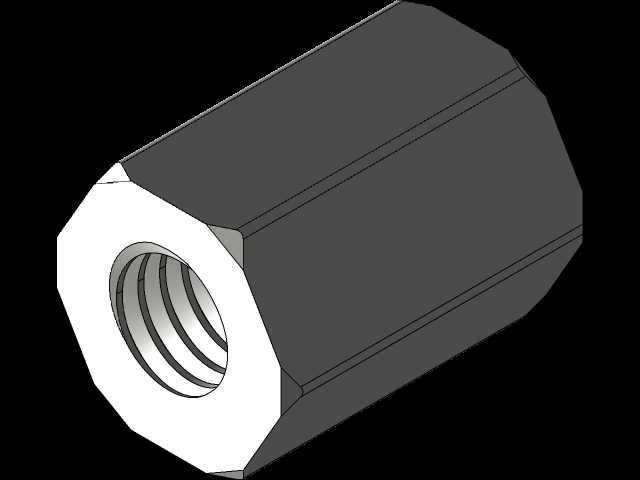

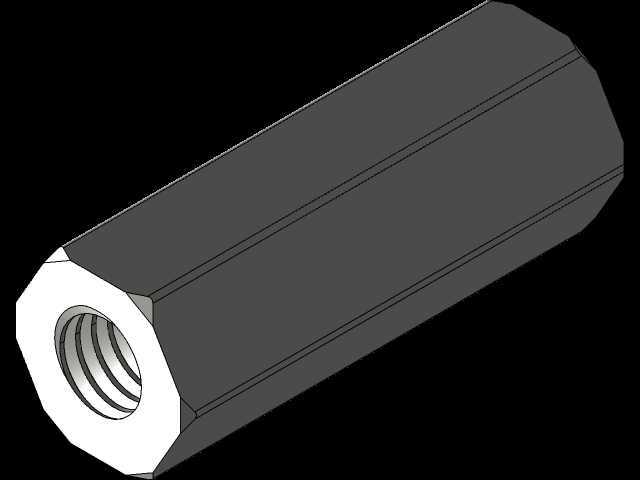

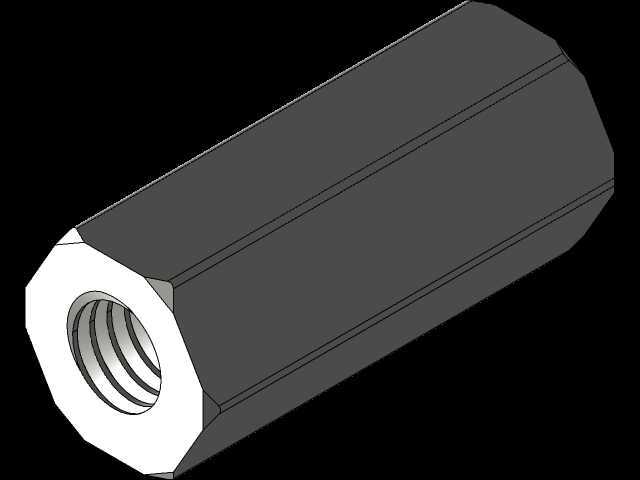

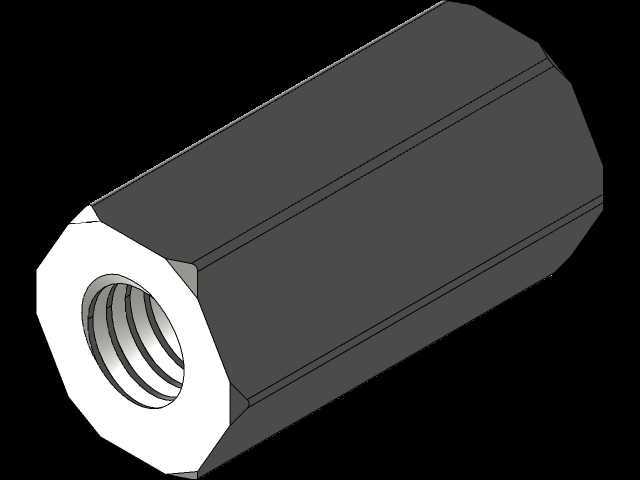

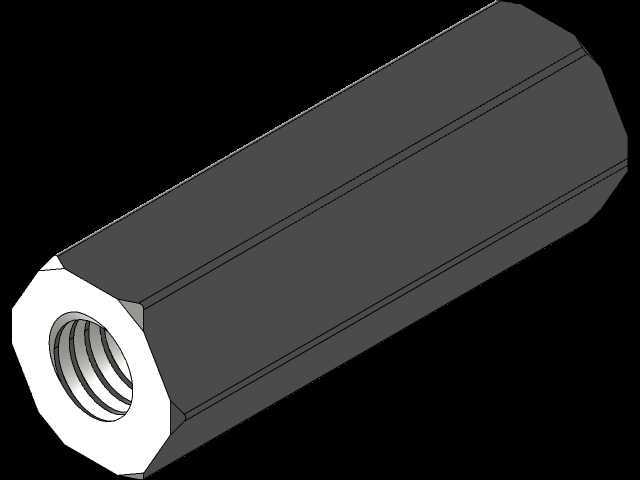

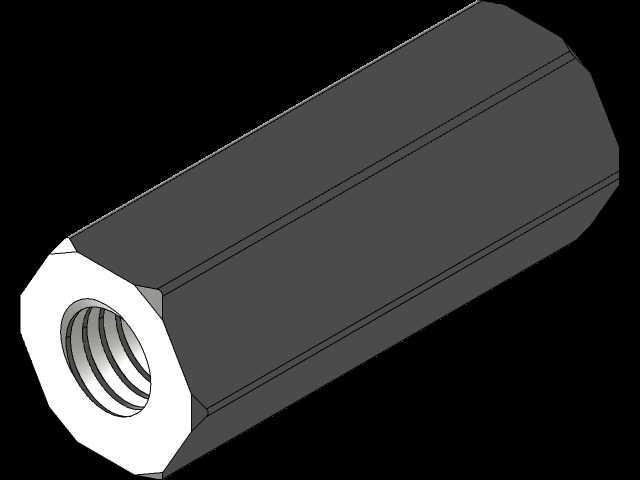

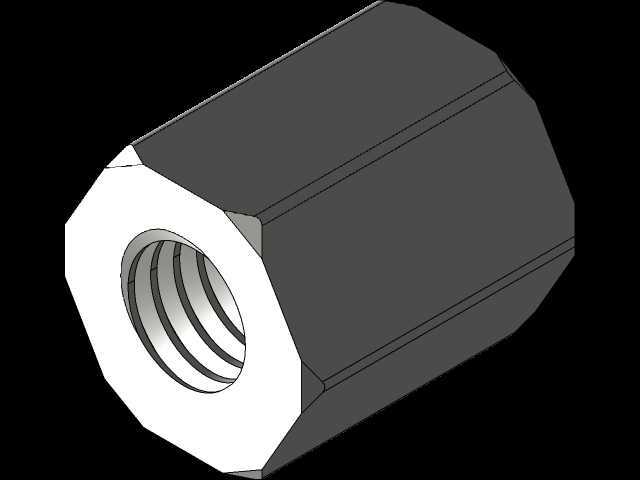

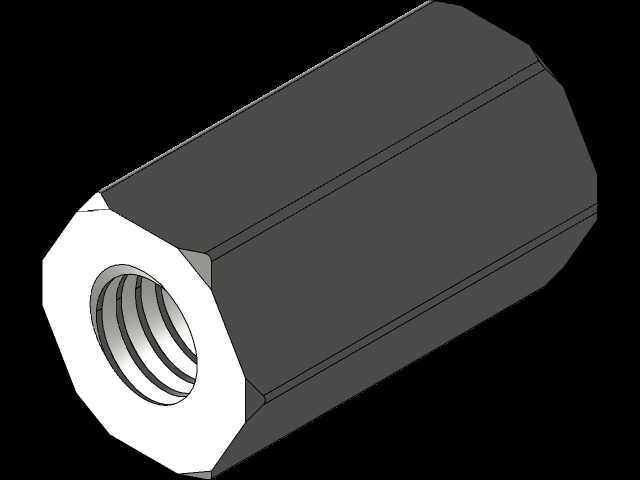

M3内螺纹六角连接套筒支撑柱

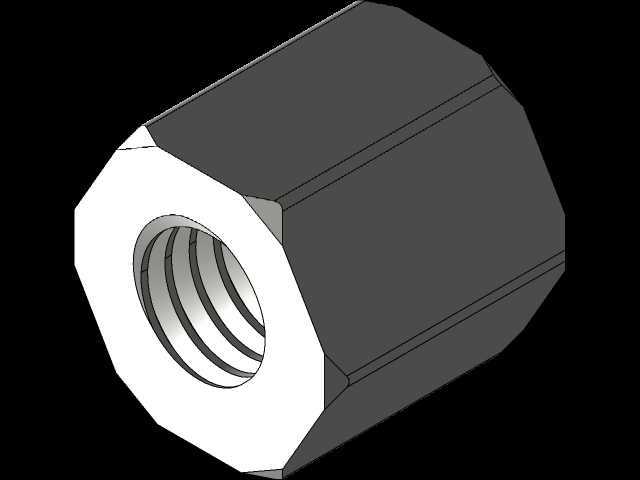

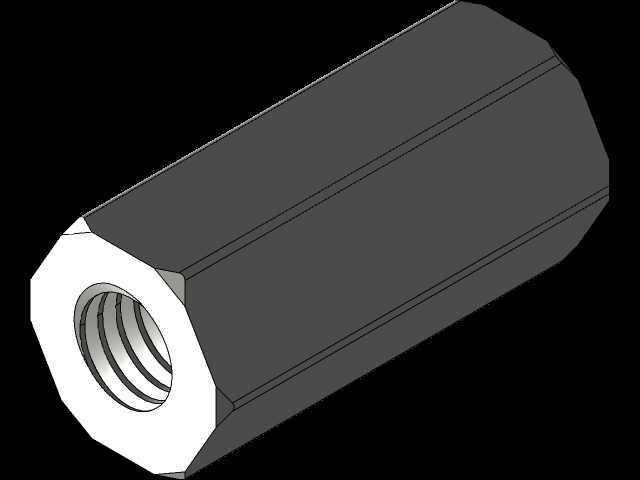

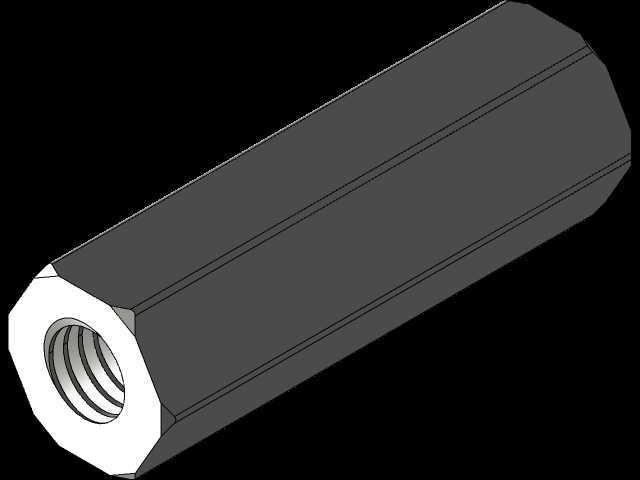

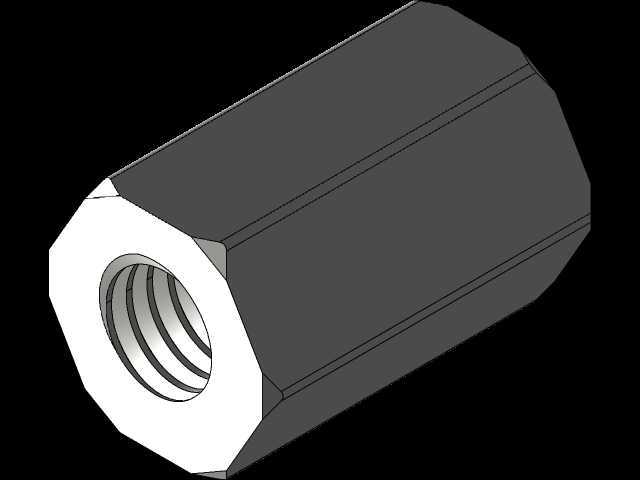

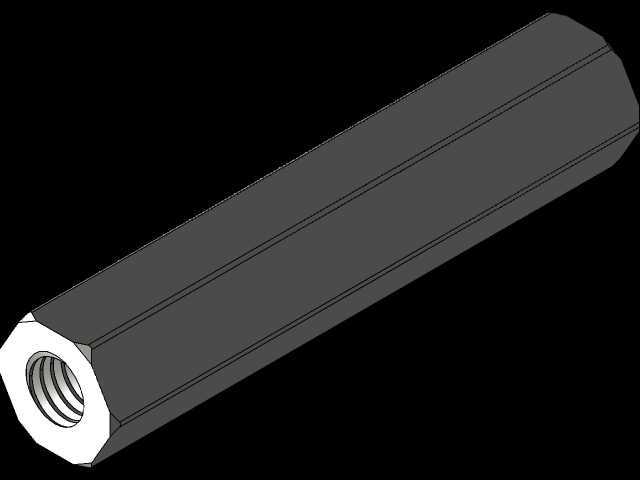

　　在小型气动减压阀、微型流体控制阀的装配结构中，这类M3规格的内螺纹六角套筒是极为常用的间隔支撑零件，承担着阀体内腔组件的轴向定位、叠层垫片的间距支撑、外部调节结构的螺纹对接功能，在小型仪器仪表的紧凑装配空间里，这类零件的尺寸精度直接影响阀芯行程的一致性、密封垫片的压缩量控制，是容易被忽略但直接影响整阀调压稳定性的基础结构件。从结构设计逻辑来看，该零件采用外六角柱体搭配两端内螺纹的结构形式，外六角的对边尺寸完全适配标准M3螺母的扳手夹持规格，装配时无需额外定制工装，使用常规3mm内六角扳手或者5.5mm开口扳手即可完成锁紧操作，在狭小的阀组安装空间里，六角结构的夹持面可以提供足够的锁紧扭矩，避免圆柱面结构容易出现的打滑、拧伤表面的问题。

　　零件的内螺纹为标准M3粗牙螺纹，螺纹有效啮合长度经过核算，在铝合金材质下可以承受不低于80N的轴向拉力，完全满足减压阀内部弹簧预紧力、流体压力波动带来的轴向载荷要求，不会出现螺纹滑牙、连接松脱的问题。零件的外形为等截面六角长柱结构，轴向长度可以根据实际装配的垫片堆叠厚度、阀腔内部的安装间距进行灵活调整，基础版本的长度覆盖5mm到50mm的常用区间，设计时预留了特征拉伸的修改基准，在三维建模环境下可以直接通过编辑拉伸特征快速生成不同长度的衍生型号，无需重新绘制草图、重建螺纹特征，能大幅提升系列化选型的设计效率。

　　从安装边界来看，该零件的六角外接圆直径控制在5.2mm以内，在密集排布的阀组安装板上，相邻两个安装孔的中心距只要做到6mm以上，就不会出现零件之间的干涉问题，两端的螺纹孔入口处做了0.2mm的45度倒角，既可以去除机加工后的毛刺，也能在装配对接螺丝时起到导向作用，避免螺纹错牙导致的装配卡顿。零件的外表面做了等壁厚设计，六角的每个平面到内螺纹底孔的壁厚保持均匀，在批量机加工或者3D打印制作时，不会出现壁厚不均导致的应力集中、加工变形问题，在承受径向的侧向载荷时，均匀壁厚可以让应力均匀分散到六个侧壁上，不会出现局部应力过大导致的开裂问题。

　　在实际的减压阀装配场景中，这类套筒通常会套在调节螺杆的外侧，一端抵接在阀体的密封端面上，另一端抵接在调压弹簧的垫片上，通过调整套筒的长度可以精准控制弹簧的初始预压缩量，从而实现减压阀出口压力的精准校准，相比直接使用螺丝加垫片的叠装结构，一体式的六角套筒可以避免多片垫片堆叠带来的累积公差，让调压的线性度更好，压力波动范围控制在更小的区间内。除了减压阀领域，这类M3螺纹套筒也广泛用在小型电子设备的主板支撑、3D打印机的喷头组件固定、小型自动化设备的传感器安装支架间隔场景中，只要是需要M3螺纹连接、需要控制轴向间距的紧凑安装位置，这类结构都能适用。设计时特意将六角棱边做了0.1mm的小圆角处理，避免锐边在装配时划伤操作人员的手套、刮伤相邻零件的表面涂层，内螺纹的收尾段做了不完整螺纹的切除处理，避免螺丝拧到底时被不完整螺纹顶住，导致实际锁紧长度不足的问题。整个零件的建模过程完全遵循机械设计的公差配合要求，内螺纹采用标准公制粗牙螺纹的建模参数，外六角的尺寸公差按照IT12级执行，既能满足常规的装配精度要求，也不会因为过高的公差要求提升加工成本，在批量生产时无论是采用车削加工、冷镦成型还是3D打印制作，都能快速实现量产，不需要复杂的工装夹具。
