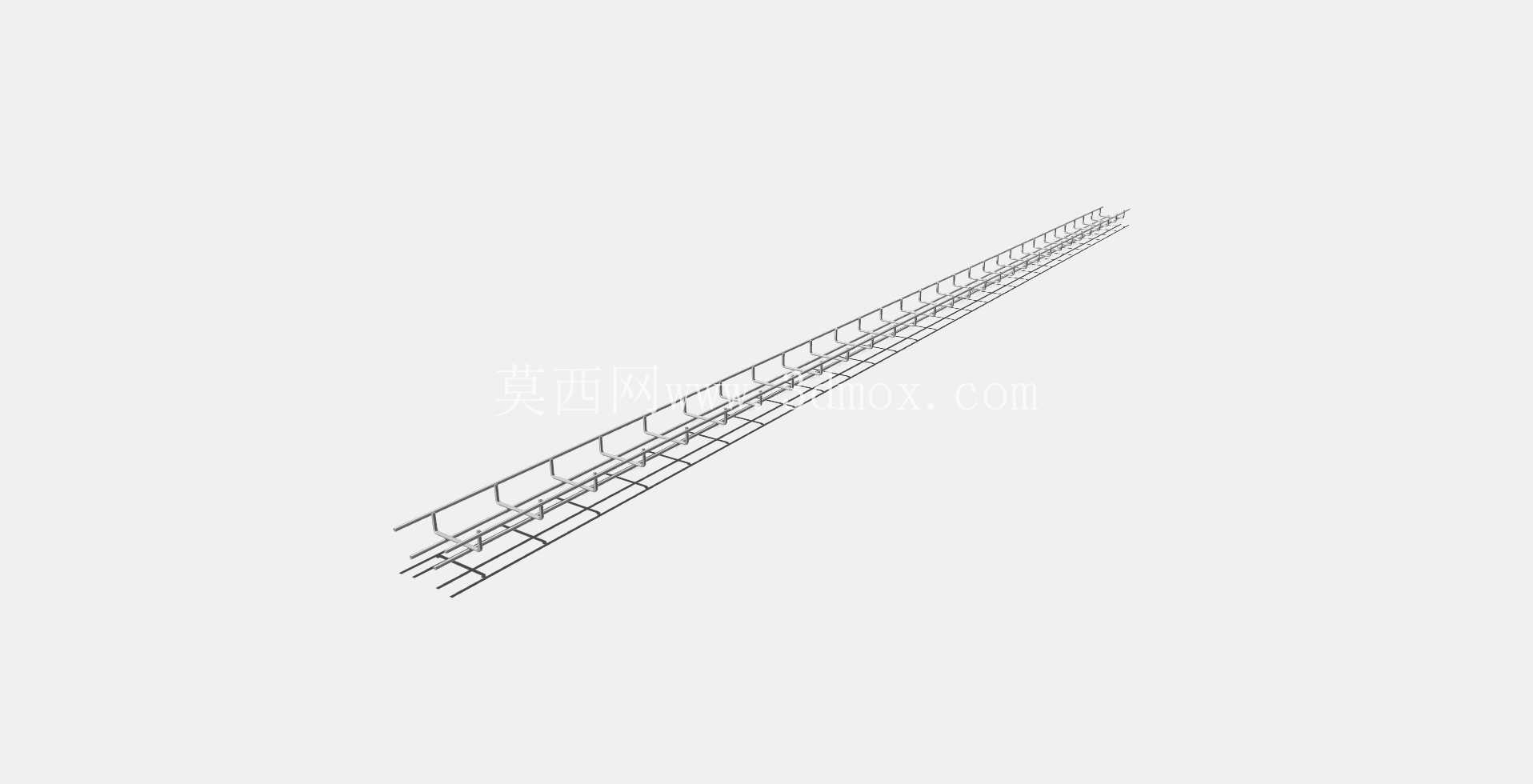

开放式网格结构加固型布线线槽

在数据中心机房布线、工业自动化产线线缆敷设、通信基站走线部署这类场景里，传统封闭式线槽往往存在散热差、线缆排查不便、后期扩容调整难度高的问题，这款开放式网格结构的加固线槽，正是针对这类工程痛点做的结构优化设计。从实际使用场景来看，这类线槽主要承担动力线缆、信号线缆的承托与规整作用，相比传统槽式桥架，镂空的网格结构能让线缆工作时产生的热量自然散出，避免密闭空间内积热加速线缆绝缘层老化，同时运维人员可以从任意位置观察线缆走向、排查破损点，不需要掀开槽盖逐段检查，大幅降低后期运维的工作量。

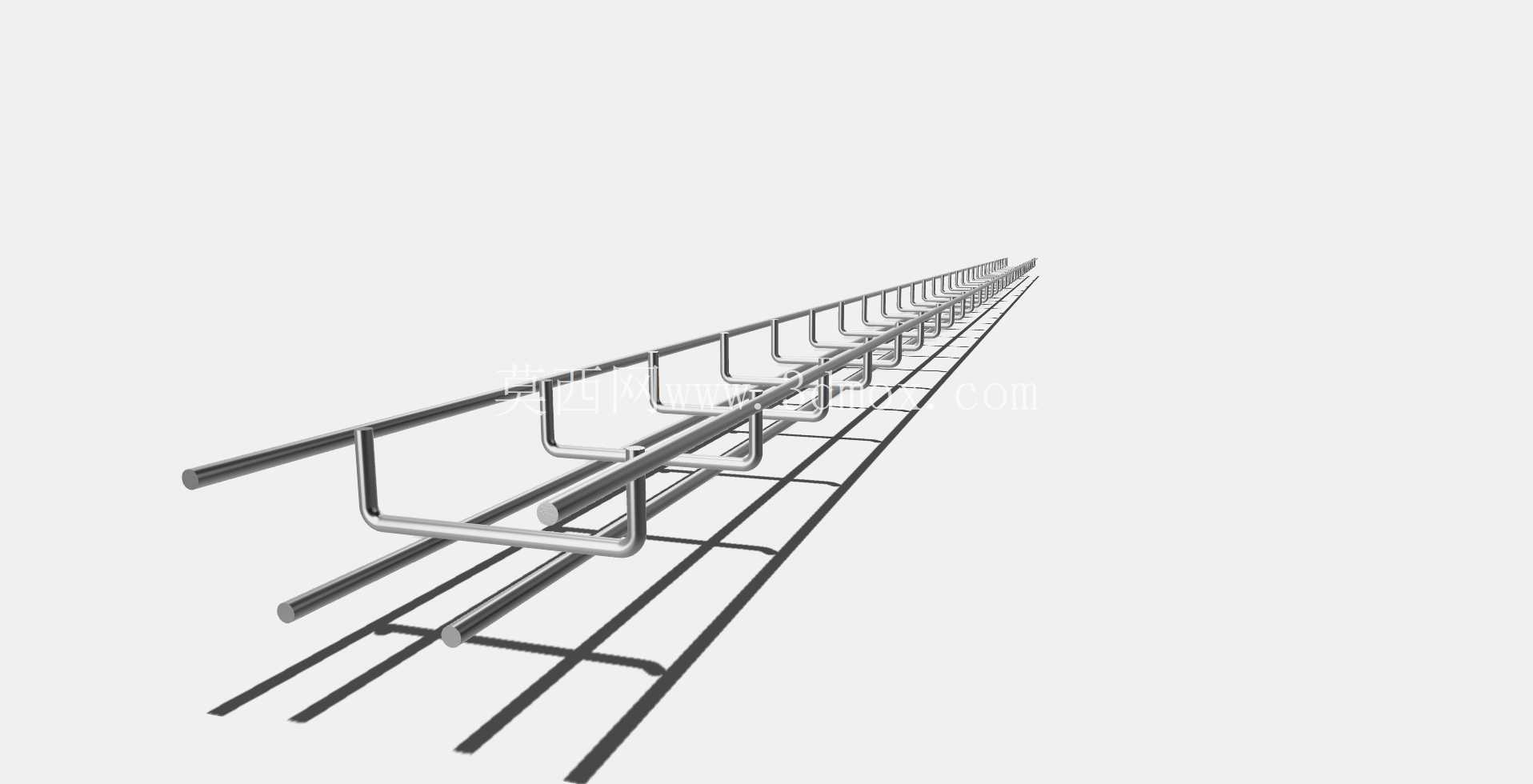

设计过程中首先考虑的是承托强度，常规网格线槽如果纵筋与横筋的排布间距过大，在大跨度安装时容易出现中部下挠变形，这款产品在常规网格的基础上增加了U型加固筋结构，沿线槽纵向每隔固定间距设置向上弯折的U型承托筋，既可以把上层线缆与下层网格隔开留出散热间隙，又能作为纵向加强结构提升整体的抗弯折能力，即使在1.5米的安装跨距下，满负载敷设线缆也不会出现明显的形变。尺寸设计上，这款线槽的线盘直径适配5mm规格的线缆，纵筋高度3mm，整体槽身宽度35mm，属于小规格布线槽，适合控制信号线缆、弱电类线缆的敷设场景，安装时可以通过顶部的U型挂耳直接固定在机柜立柱、墙面支架或者吊装吊杆上，不需要额外配置连接配件，槽身之间可以通过拼接卡扣直接对接，转弯位置可以搭配同系列的壁挂支架、插头配件实现任意角度的走线转向，适配不同的机房布局、产线走线需求。

从结构细节来看，所有筋条的弯折位置都做了圆弧过渡处理，没有尖锐的冲切毛刺，敷设线缆时不会划伤线缆的外绝缘层，网格的横筋间距经过反复校核，既保证足够的承托密度，避免细径线缆从网格缝隙中垂落，又不会因为筋条过密增加不必要的材料成本与整体重量。实际选型时，这类加固线槽特别适合线缆密度中等、后期调整扩容频率高的场景，比如自动化设备的内部走线，设备运行时会产生持续振动，加固型的结构比普通网格线槽抗振性能更好，不会因为长期振动出现筋条开焊、槽身变形的问题；在弱电井的垂直布线场景里，U型加固筋还可以起到辅助固定线缆的作用，减少垂直敷设时线缆自身重力对端部接头的拉力，避免线缆接头松脱导致的信号中断。

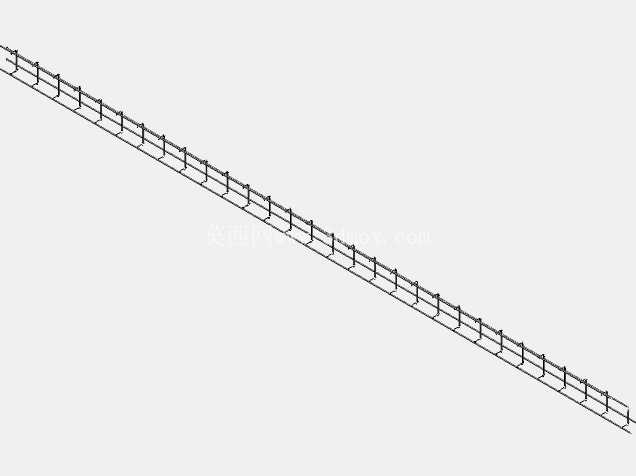

建模过程中对所有筋条的连接位置都做了焊接节点的还原，每一处纵筋与横筋的交接位置都按照实际焊接工艺做了融合处理，不是简单的线条拼接，安装挂耳的开孔位置、尺寸都符合常规布线安装的标准件规格，导入装配环境时可以直接和标准的机柜安装螺丝、吊装配件做配合，不需要二次调整尺寸。相比普通的平板式线槽，这种网格加固结构的通风率能达到60%以上，在大功率设备的动力线缆敷设场景中，能有效降低线缆的运行温升，延长线缆的实际使用寿命，同时镂空结构不会积存灰尘、冷凝水，在有一定湿度或者粉尘的工业车间环境中使用，也不会因为槽内积尘、积水导致线缆绝缘性能下降。

安装边界上，这款线槽的侧边高度经过优化，既可以保证线缆敷设时不会从侧边滑出，又不会因为侧边过高导致线缆放入、取出时操作不便，单段槽身的长度可以根据实际安装需求裁切，裁切后的断面只需要做简单的去毛刺处理就可以直接拼接使用，不需要额外做端头防护。在多列线缆分层敷设的场景中，还可以通过配套的分层支架把多个线槽上下层叠安装，充分利用垂直空间，减少布线占用的平面面积，这对于空间紧张的小型机房、设备内部布线场景来说尤为实用。
