英伟达Jetson Nano开发板专用防护外壳结构

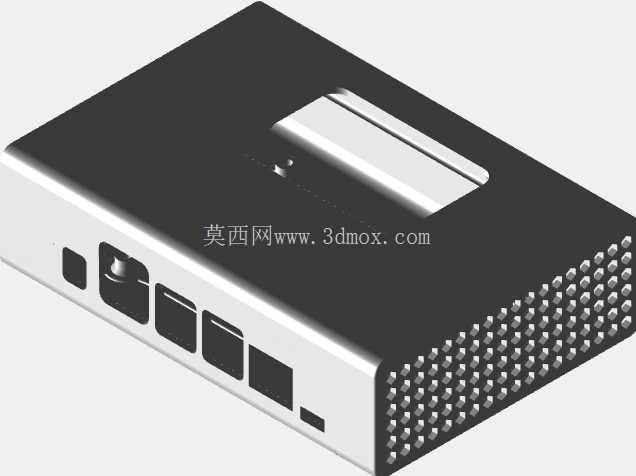

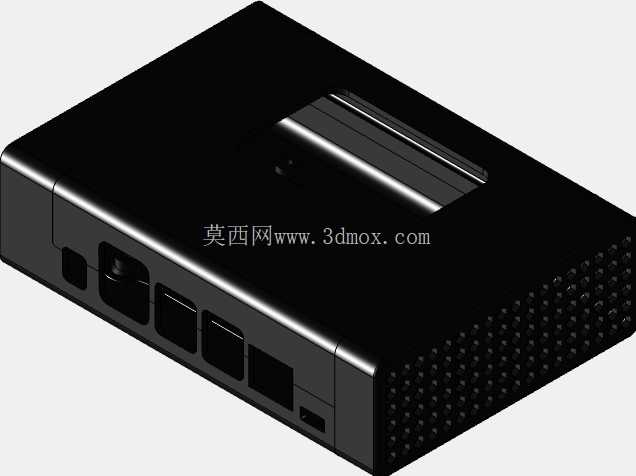

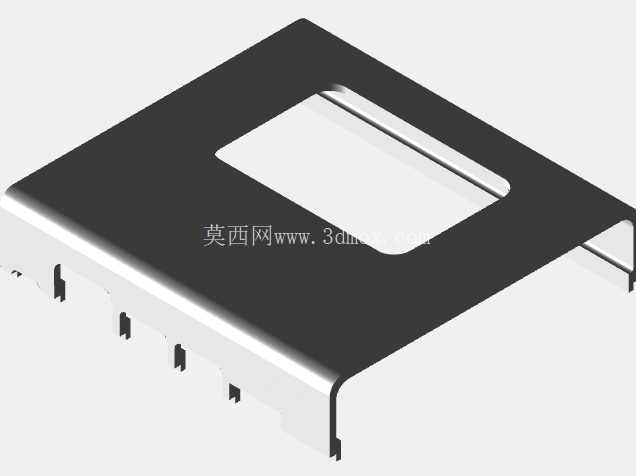

　　很多做边缘AI项目的工程师都有过类似经历：裸板放在设备机柜里，调试时螺丝刀不小心滑落就可能刮花板载元件，车间的金属碎屑飘到引脚间容易造成短路，长期运行时如果散热风道混乱，核心模块的温度很容易冲到阈值以上触发降频，直接影响视觉检测、数据采集这类实时任务的稳定性，这款外壳首先解决的就是物理防护的基础需求，整体采用硬质壳体结构，将整块开发板完全包覆在内，预留出所有对外接口的对位开孔，不管是千兆网口、USB接口、HDMI输出还是GPIO排针的位置，都和板载接口精准对齐，不需要额外拆卸壳体就能完成所有外设接线，调试和后期维护都不用反复拆装外壳，避免了多次拆装对板卡造成的损伤。嵌入式边缘计算设备的部署场景往往比常规办公工控环境复杂得多，工业现场的粉尘、车间布线时的意外磕碰、多设备堆叠时的挤压，还有长期运行的积热问题，都是开发板裸板部署时绕不开的隐患，这款针对Jetson Nano 4GB版本设计的防护外壳，就是围绕这类实际部署痛点完成的结构设计。

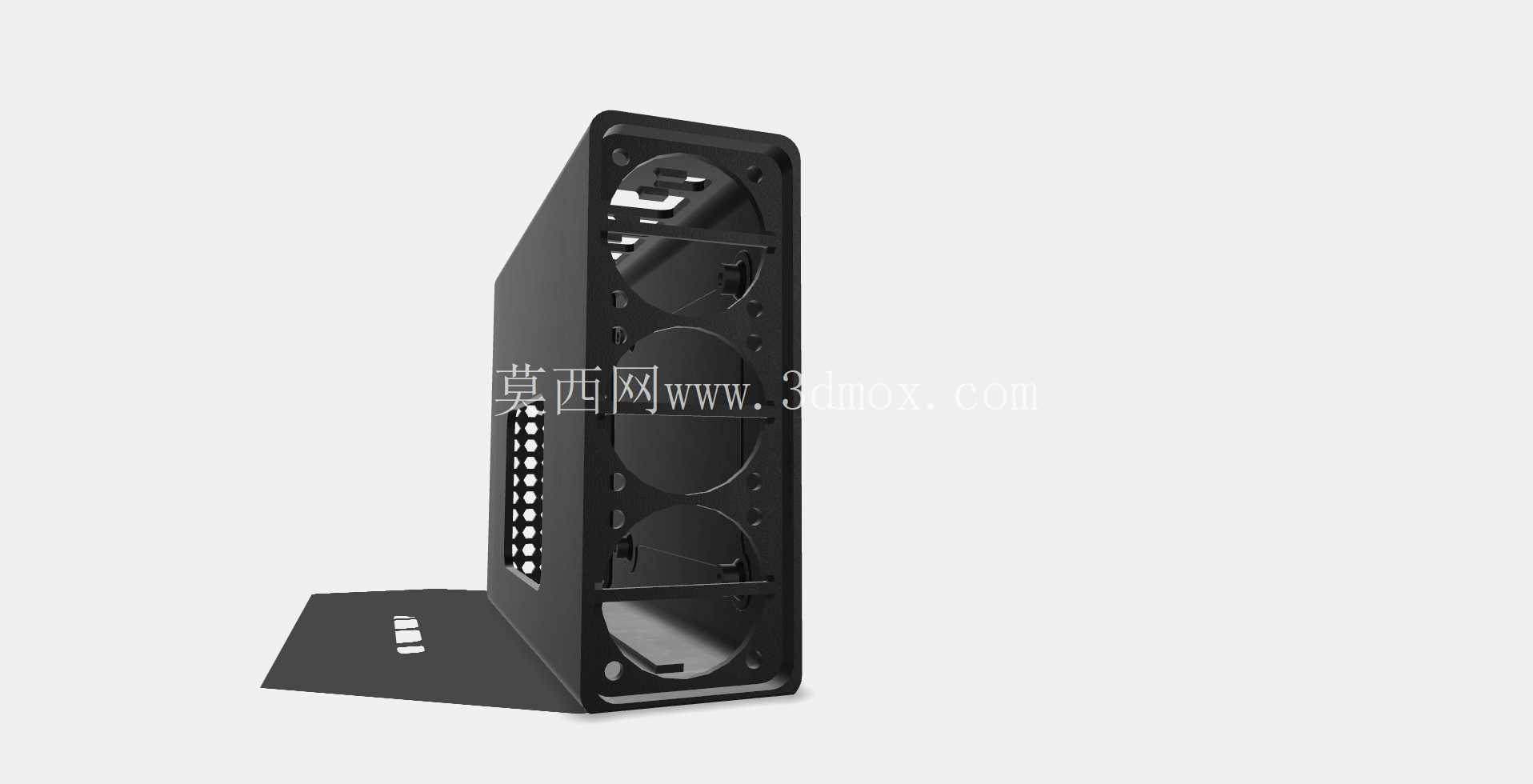

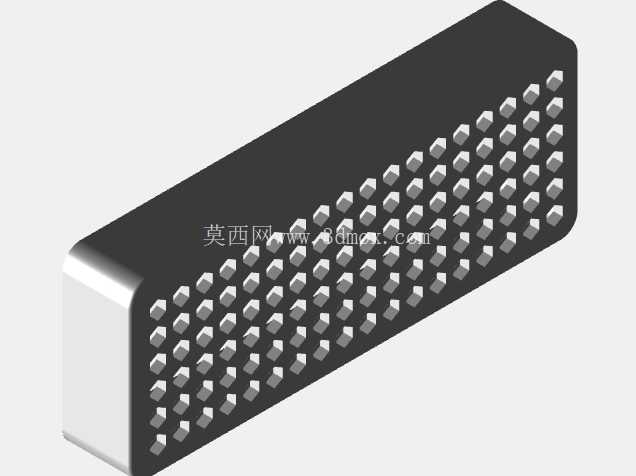

　　散热结构的设计是这款外壳的核心考量点，壳体预留了三个标准风扇的安装位，适配市面上通用的30x10mm规格轴流风扇，供电支持5V与12V两种常见的工控供电等级，安装时不需要额外定制转接配件，用常规的2.5mm螺纹套筒配合螺栓就能完成风扇固定，风扇对应的壳体位置开有通风格栅，风道顺着核心模块、内存芯片、电源管理芯片的排布方向设计，冷风从进风口进入后可以直接扫过所有发热器件，热风从另一侧的格栅排出，不会在壳体内形成涡流积热，哪怕是在密闭的设备柜内长期满负载运行，也能把核心板的温度控制在稳定区间，避免高温降频影响算力输出。

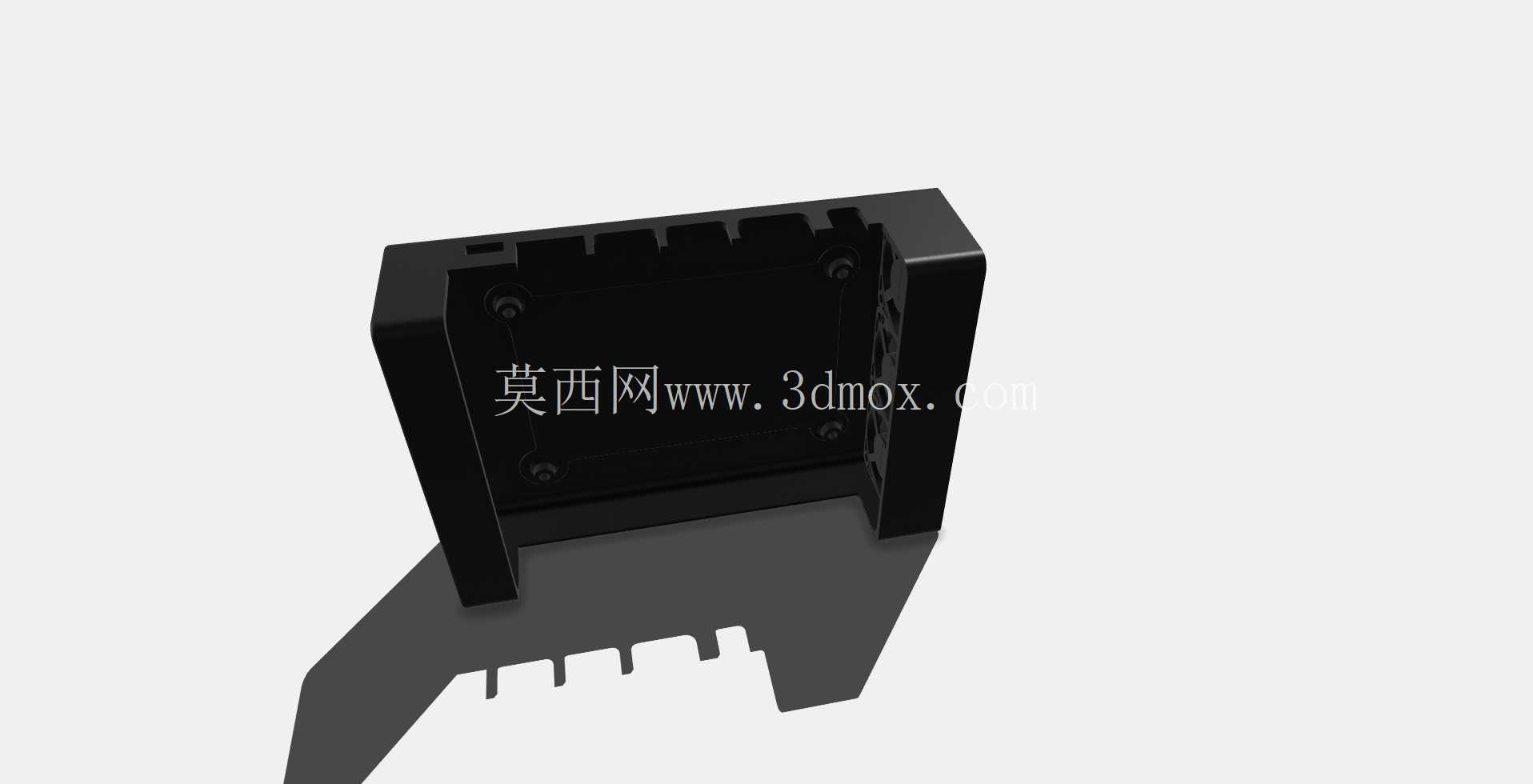

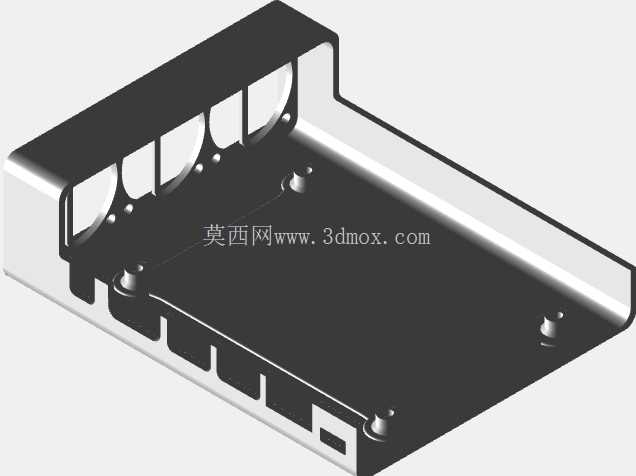

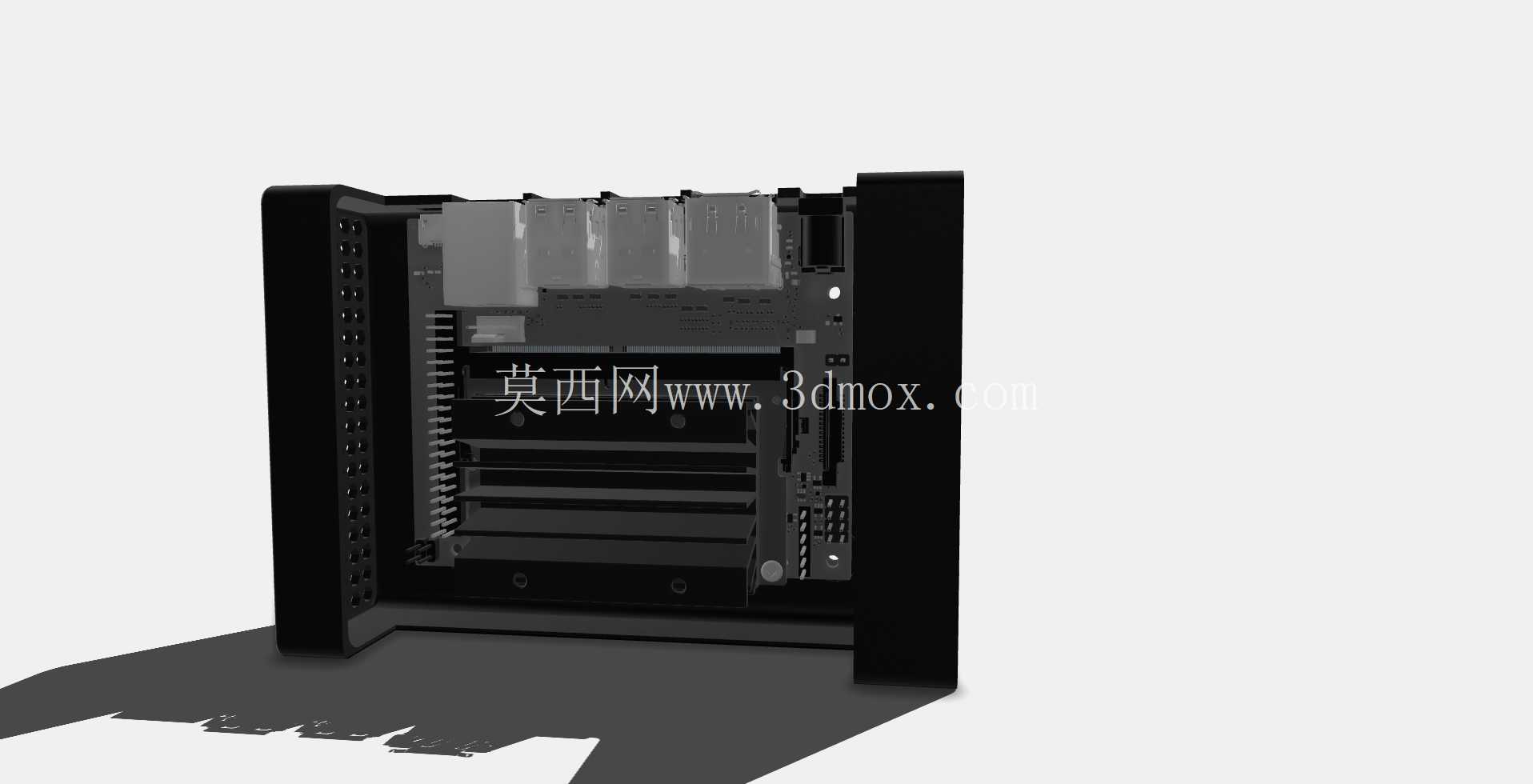

　　壳体的安装固定结构也做了适配性设计，对应开发板的四个固定孔位，采用2.5x16mm规格的通用螺栓完成板卡与壳体的锁紧，不需要额外定制铜柱或者转接件，普通的五金配件就能完成装配，壳体本身的外部安装位也预留了标准孔距，可以直接固定在设备机柜的安装梁上、AGV小车的设备舱内，或者是工业相机的支架旁，适配大部分边缘计算场景的安装需求。很多工程师在做嵌入式项目集成时，往往忽略外壳的结构公差，要么是壳体开孔错位导致接口插不进去，要么是固定孔位偏差导致板卡安装后受力变形，这款外壳的内部安装边界完全贴合Jetson Nano 4GB版本的实际板卡尺寸，板卡放入后不会出现晃荡移位的情况，所有开孔的边缘都做了避让余量，哪怕是带屏蔽壳的HDMI接头、尺寸偏大的工业USB接头，也能顺利插接到对应接口，不会出现接头被壳体卡住的问题。

　　壳体的侧面还预留了天线出线位，如果使用带WiFi或者蓝牙模块的版本，天线可以直接从预留位引出，不需要在壳体上额外打孔破坏防护结构，整体装配完成后，壳体可以阻挡大部分车间粉尘落到板卡表面，也能避免日常运维时的意外触碰导致接线松动或者元件损坏，相比裸板部署的方式，设备的长期运行稳定性可以得到明显提升。在做结构建模的时候，所有的安装孔位都按照机械加工的标准公差做了预留，不管是采用3D打印打样做小批量验证，还是采用压铸工艺做批量生产，都不需要额外调整结构尺寸，安装位的螺纹深度、螺栓的避让空间、风扇的接线走线空间都做了提前规划，装配时不会出现走线被壳体压到、螺栓过长顶到板卡元件这类常见的装配问题。对于做边缘AI设备集成、工业视觉检测终端、小型智能网关的工程师来说，这类标准化的防护外壳可以省去自己从零开始建模设计外壳的时间，直接套用就能完成设备的防护结构搭建，把更多精力放在核心的算法和功能调试上，不需要在结构防护这类通用需求上重复投入设计精力。
