带斜切导向面的块状承载基座结构设计

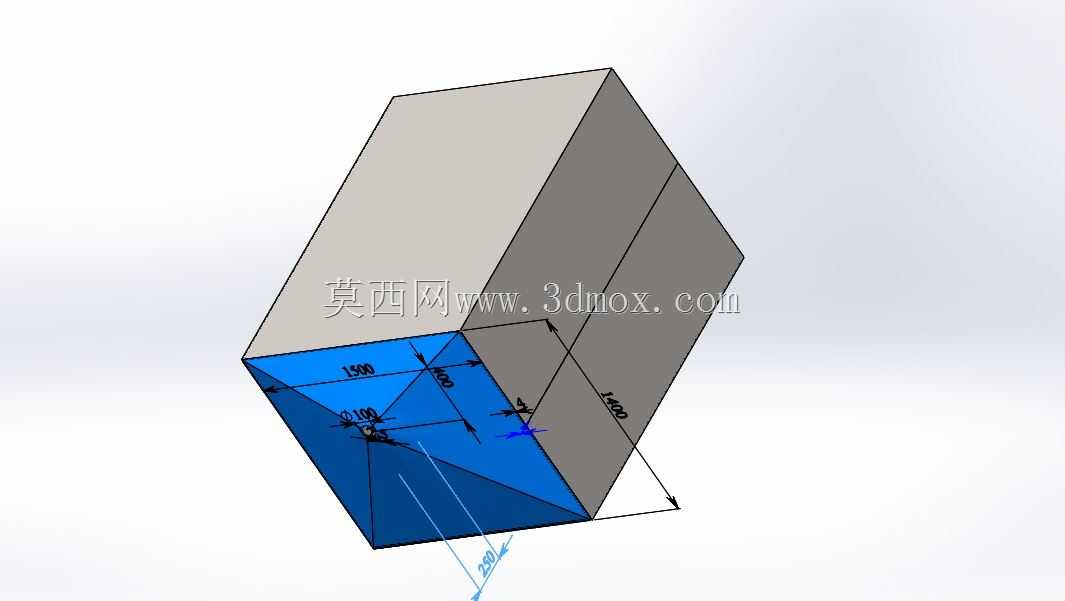

在非标自动化产线的工位定位、重型设备的底部承载以及工装夹具的基体搭建场景中，这类带斜切导向面的块状基座是十分常见的结构件，很多刚入行的结构设计人员容易忽略这类基础构件的细节设计，往往只画出大致方块就投入生产，最后在装配阶段出现对位困难、承载应力集中的问题。从实际工程需求出发，这类基座的核心作用是为上方搭载的功能模块提供稳定的安装基准，同时借助端面的斜切结构完成相邻部件的装配导向，减少装配过程中的对位调整时间，尤其是在重型部件对接场景中，20度左右的斜切导向角能够让部件在吊装对位时拥有足够的容错空间，不需要反复调整吊点位置就能顺着导向面滑入安装位。设计这类构件时，首先要明确安装边界的约束条件，从模型标注的尺寸来看，主体长方体段的长度为1400单位，宽度方向的基准尺寸为1000单位，斜切段的垂直高度为1400单位，斜切端面与竖直方向的夹角控制在20度，这个角度是经过多场景验证的合理区间，角度过小会导致导向行程不足，起不到对位引导作用，角度过大则会削弱基座端部的结构强度，在长期承受交变载荷时容易出现端部崩裂的问题。结构设计阶段还要提前考虑安装孔位的布局，图中标注的孔位定位尺寸分别为100、150单位，孔位距离侧边的距离要满足螺栓安装的操作空间要求，同时要保证所有安装孔的位置度公差控制在0.1mm以内，避免上方模块安装时出现孔位错位。很多设计人员在做这类块状基座时，会忽略斜切面与相邻垂直面的倒角处理，实际上在两个面的交接处做R2左右的圆角过渡，能够有效降低应力集中系数，尤其是在基座承受偏载的时候，直角交接处的应力峰值会比圆角过渡处高出40%以上，长期使用很容易出现裂纹。另外，这类基座的安装底面需要保证平面度不低于0.05mm/1000mm，如果底面平面度超差，安装后基座会出现翘曲，上方搭载的功能模块的运行精度会直接受到影响，比如搭载检测传感器时，翘曲会导致传感器的检测基准偏移，直接造成检测数据失准。在不同的应用场景中，这类基座的材质选择也有区别，普通车间的工位承载基座可以选用Q235板材焊接后去应力处理，有高精度要求的检测工位基座则需要选用铸铁件经过时效处理，减少长期使用后的形变，而在有轻量化要求的移动设备上，也可以选用6061铝合金加工，不过要对应加大截面尺寸保证刚性。从建模逻辑来看，这类构件不需要复杂的曲面特征，以拉伸、切除为基础特征，重点是把所有安装、导向相关的尺寸标注完整，把形位公差要求明确在工程图中，避免加工环节出现理解偏差，很多现场装配出现的问题，追根溯源都是建模阶段没有考虑实际装配和加工的工艺要求，只做了外形的几何搭建，没有融入工程实际的约束条件。
