大吨位层叠式起重吊钩承载结构

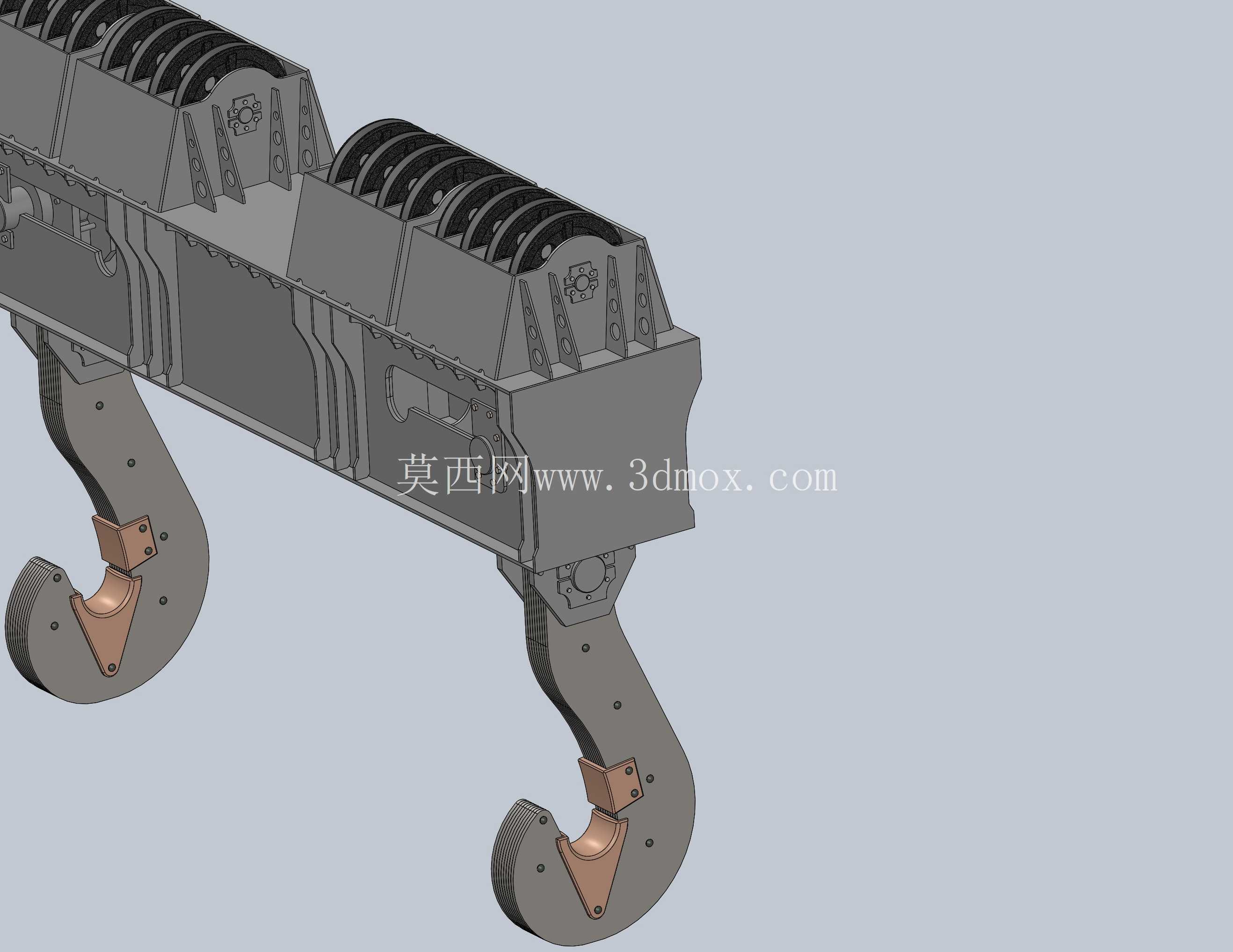

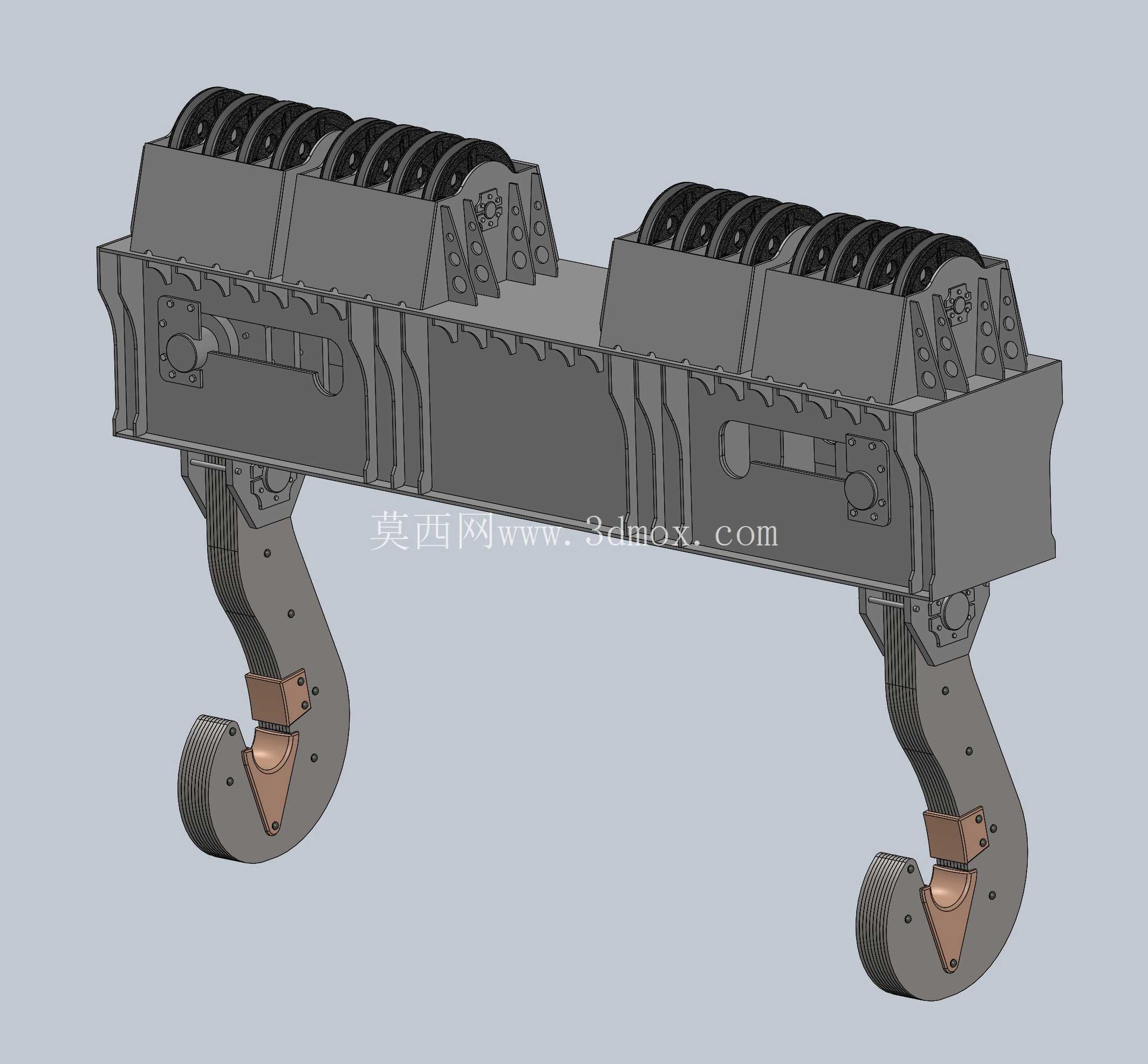

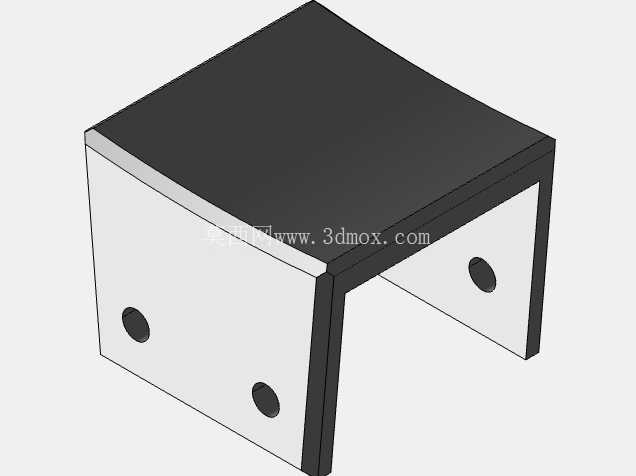

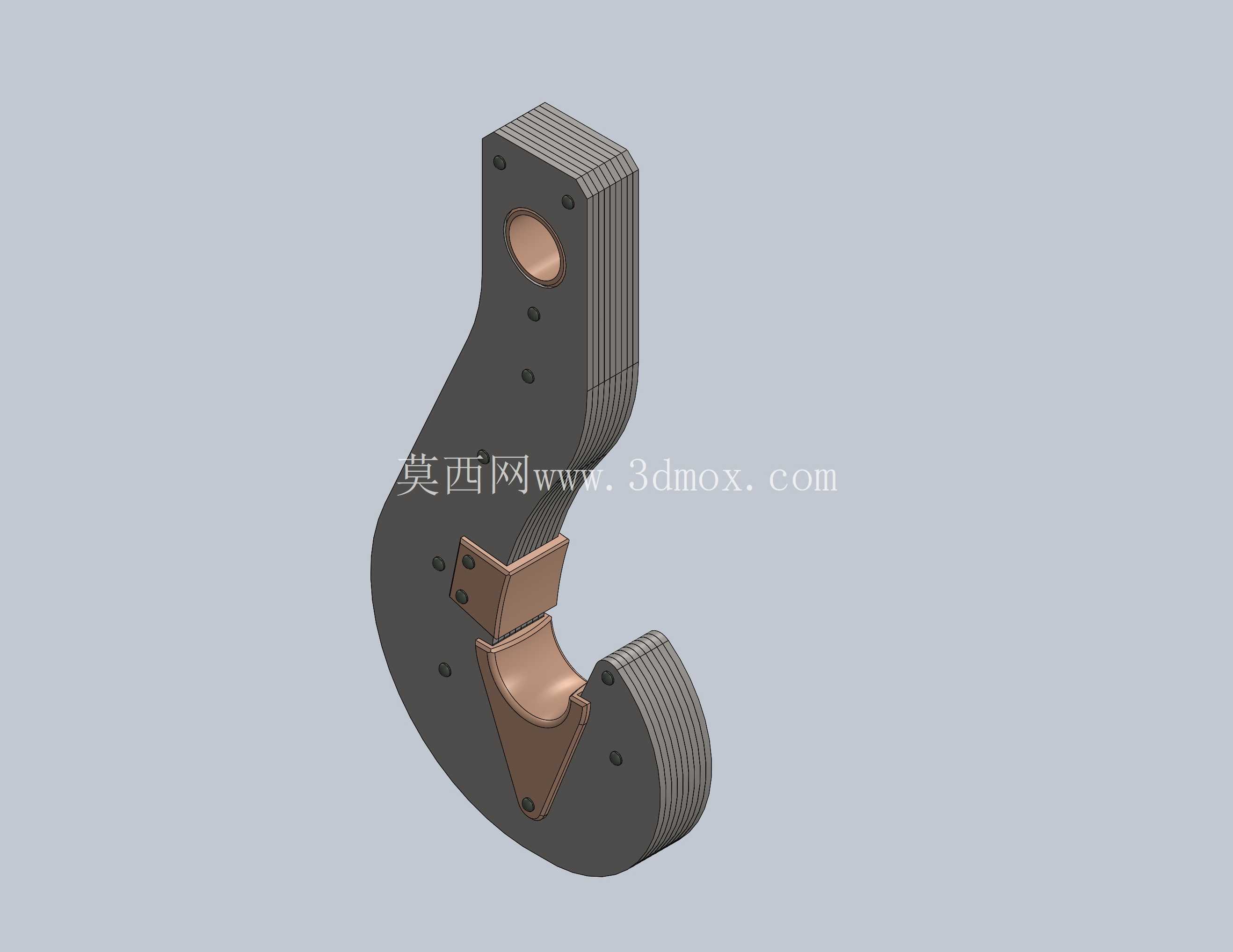

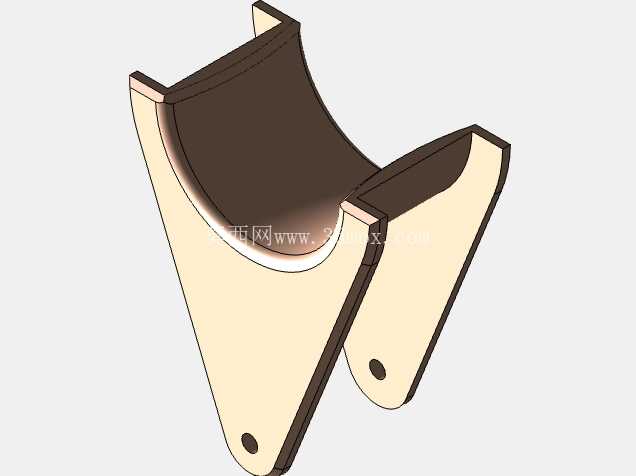

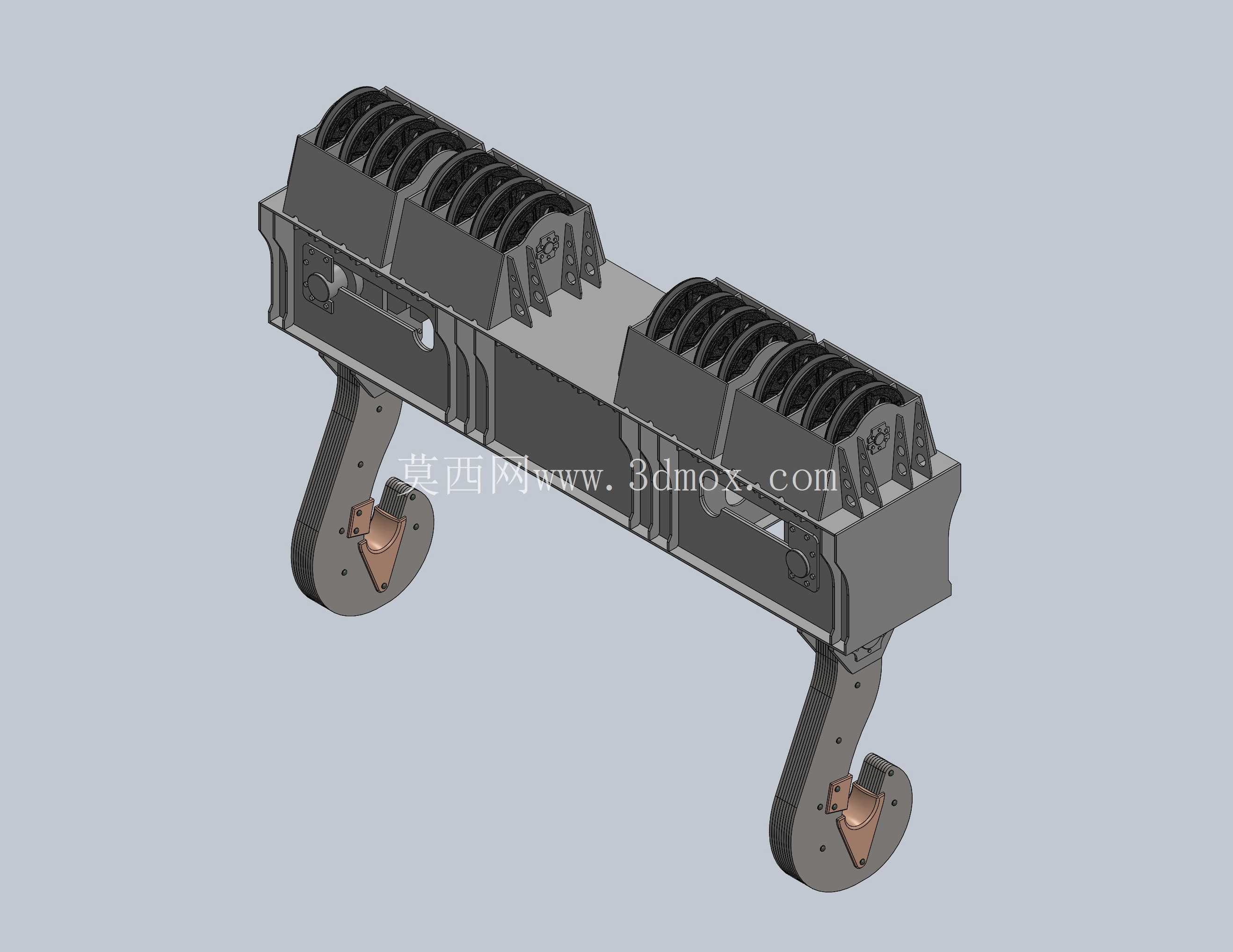

　　在冶金铸造车间的熔融金属吊运工位、重型装备制造厂的大吨位工件转运环节、港口重型货种的装卸作业场景中，这类大吨位层叠吊钩是核心的受力承载部件，区别于普通锻造单钩，它采用多层钢板叠合的结构形式，专门应对200吨级的重载作业需求，适配动态冲击载荷下的长期服役工况。从结构设计逻辑来看，该吊钩没有采用整体锻造的毛坯形式，而是选用符合DIN 15407标准的金属密封件配套叠层钢板组焊加工，核心设计思路是通过多层钢板的应力分散特性，避免整体锻件可能存在的内部缺陷导致的突发断裂风险，即使在极端偏载、瞬时冲击载荷作用下，单块钢板出现微裂纹也不会引发整体结构的瞬时失效，给作业现场留出足够的故障排查与部件更换窗口期，大幅提升重载吊装作业的本质安全水平。吊钩的两个钩体部分采用弯弧成型的厚钢板加工，钩尖位置设置了可拆卸的耐磨铜质垫块，这个结构细节是针对长期与吊装索具、吊环摩擦接触的工况设计的，垫块磨损后可单独更换，不需要整体报废钩体，能有效降低后期运维成本。上部的承载梁采用箱型焊接结构，梁体上设置了多组滑轮安装位，图中可见的两组滑轮组排布，分别对应两套独立的起升钢丝绳缠绕系统，可实现双钩同步起升，也可根据吊装重心调整单钩受力分配，适配不同外形尺寸重型工件的吊装重心匹配需求。

　　从安装边界尺寸来看，该吊钩组整体宽度适配大吨位起重机的小车架下开口尺寸，滑轮组的绳槽直径匹配对应直径的起重钢丝绳，钩体的开口尺寸满足大直径卸扣、重型吊装带的穿装需求，钩身的弯弧半径经过校核，避免钢丝绳在钩身位置出现过小弯折半径导致的应力集中、寿命折损问题。梁体侧面设置了对称的定位销孔，用于安装吊钩的防脱挡板、行程限位碰块，配套起升机构的高度限位装置，防止吊钩过卷冲顶。叠层钢板之间采用高强度铰制孔螺栓进行紧固，螺栓的预紧力经过精确计算，保证各层钢板在承载时受力均匀，不会出现层间错动，梁体内部设置了多道加强筋板，对应滑轮轴的安装位置做了局部加厚处理，将滑轮传递的集中载荷均匀分散到整个梁体截面上，避免局部应力过大导致的结构变形。

　　在实际作业场景中，这类吊钩主要配合铸造起重机、重型桥式起重机使用，吊运钢水包、大型铸锻件、重型设备机座等大吨位载荷，作业过程中需要承受起升制动的冲击载荷、工件摆动的横向载荷、高温环境下的热辐射影响，叠层钢板结构相比整体锻件，在热辐射环境下的热变形更均匀，不会因为局部受热出现内部应力集中的问题。设计过程中对钩身的危险截面做了有限元强度校核，在额定载荷1.25倍的静载试验工况下，最大应力位置出现在钩身弯弧的内侧截面，安全系数满足起重机械设计规范的要求，动载试验工况下，梁体的最大变形量控制在跨度的1/1000以内，保证滑轮组的转动顺畅，不会出现卡绳、磨绳的问题。

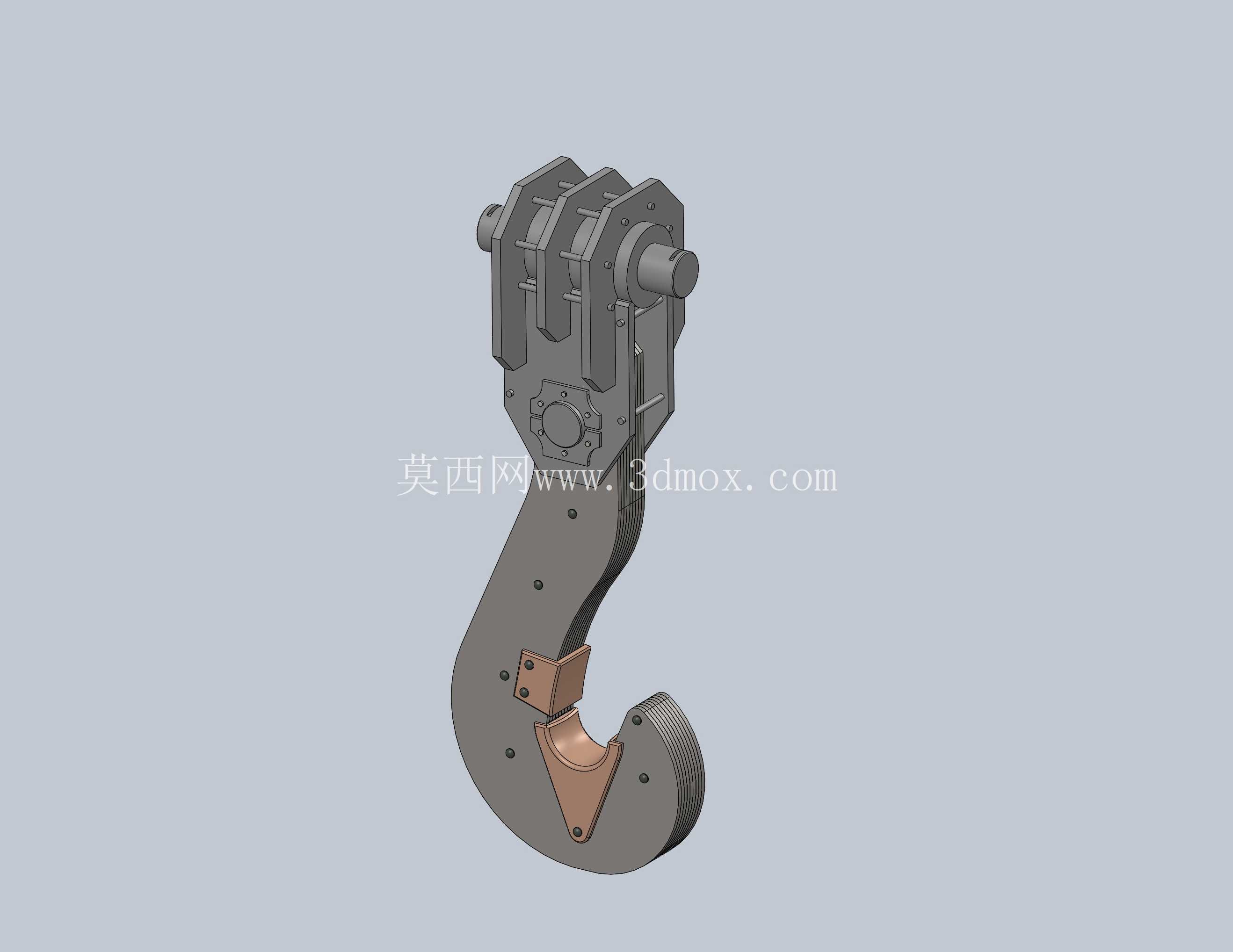

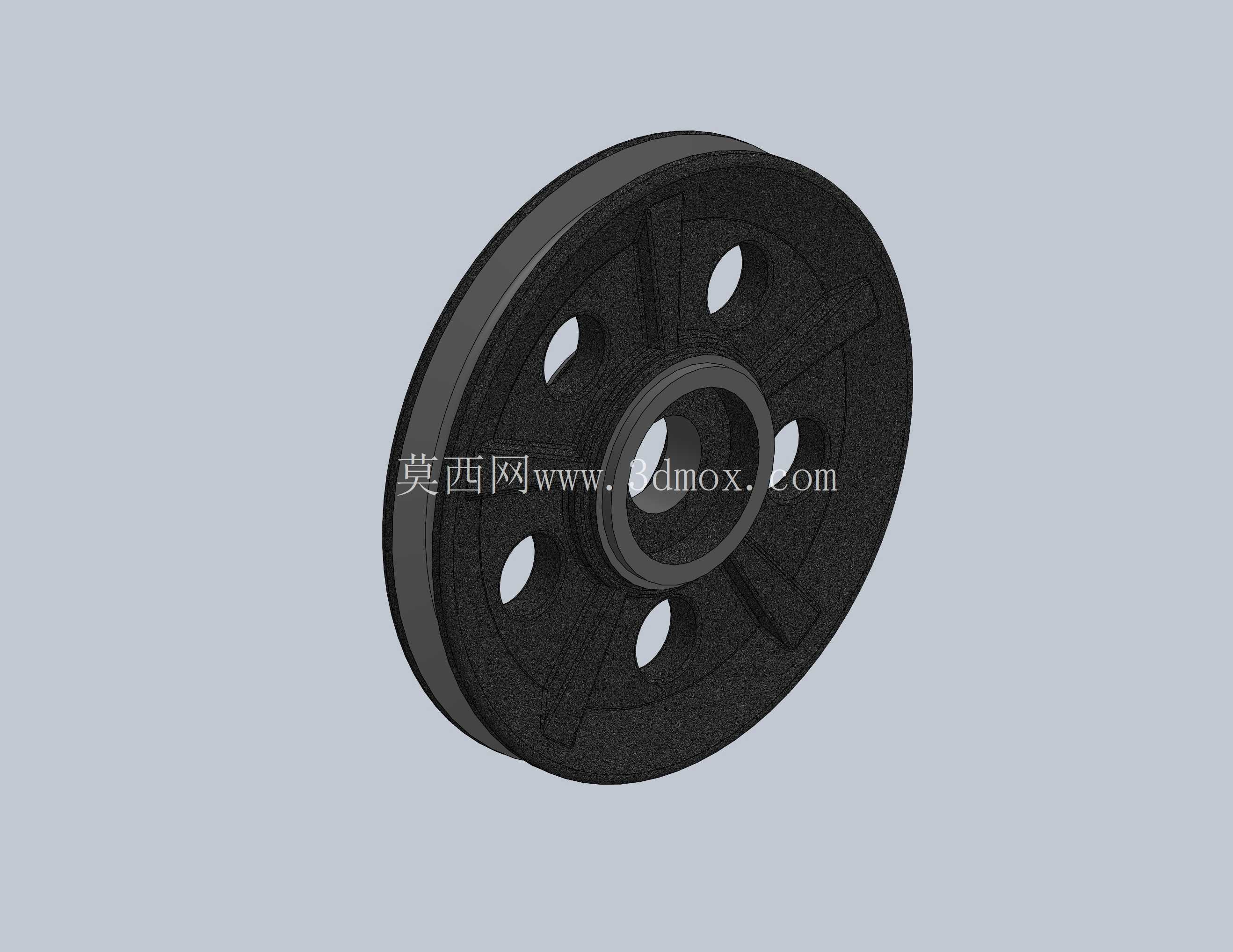

　　滑轮组的轴承座采用剖分式结构，方便后期轴承的润滑维护与更换，轴承选用重载调心滚子轴承，可承受一定的轴向偏载，适配吊装过程中吊钩的小幅摆动工况。钩体与承载梁的连接采用铰接轴结构，钩体可绕铰接轴自由转动，方便吊装作业时调整工件的朝向，铰接轴的位置设置了润滑注油嘴，可定期加注润滑脂，减少铰接面的磨损，延长部件使用寿命。整个吊钩组的外露金属表面都做了耐磨防腐涂装，适合车间、港口等多粉尘、易锈蚀的作业环境，叠层钢板的边缘做了倒角处理，避免应力集中，也防止安装维护过程中锋利边缘划伤作业人员。
