带减重孔结构的直齿传动齿轮

项目分类:齿轮 发布时间:2026-06-18 ID:1186860
  • 带减重孔结构的直齿传动齿轮
  • 带减重孔结构的直齿传动齿轮

在常规中小功率动力传输场景中,这类带减重孔的直齿轮是应用覆盖极广的基础传动零件,从普通输送线的动力辊道、小型农机的传动箱,到轻工设备的进给机构、民用机电产品的动力传递单元,都能见到这类结构的身影。不同于重载工况下使用的实心辐板齿轮,这类带减重孔的结构设计,核心是在满足传动强度要求的前提下,尽可能降低齿轮自身的转动惯量,减少动力传输过程中不必要的能耗损失,同时降低整套传动机构的整体重量,对于需要频繁启停、正反转切换的传动场景来说,更低的转动惯量能够有效降低启动瞬间的冲击载荷,延长轴系、轴承以及配套驱动部件的使用寿命。

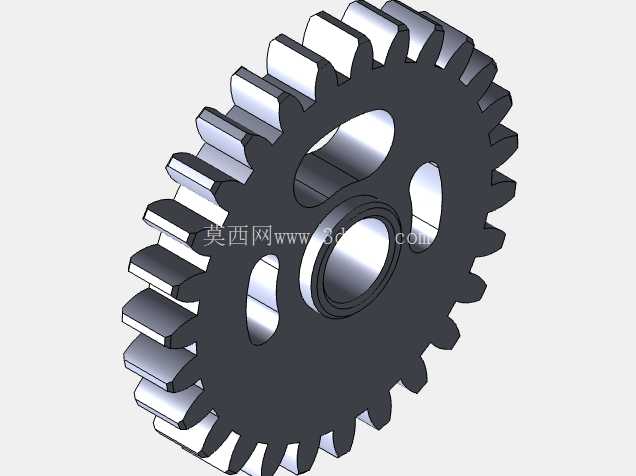

从结构设计逻辑来看,这款直齿轮采用了直齿渐开线齿形,齿向与齿轮轴线完全平行,啮合传动过程中不存在轴向分力,对支撑轴承的轴向承载能力要求更低,安装调试的难度也远小于斜齿轮、锥齿轮等其他齿形的传动件,非常适合平行轴之间的定传动比动力传输。齿轮的中心设置了带台阶的安装轴孔,轴孔与轮毂之间做了同轴度公差约束,能够保证齿轮安装到轴上之后,齿圈的径向跳动控制在合理范围内,避免传动过程中出现啮合间隙不均、传动卡顿、噪音过大的问题。轮毂部分做了加厚处理,能够提升轴孔与轴配合的接触长度,保证键连接的强度,避免传递扭矩时出现齿轮与轴的相对滑动,保障传动可靠性。

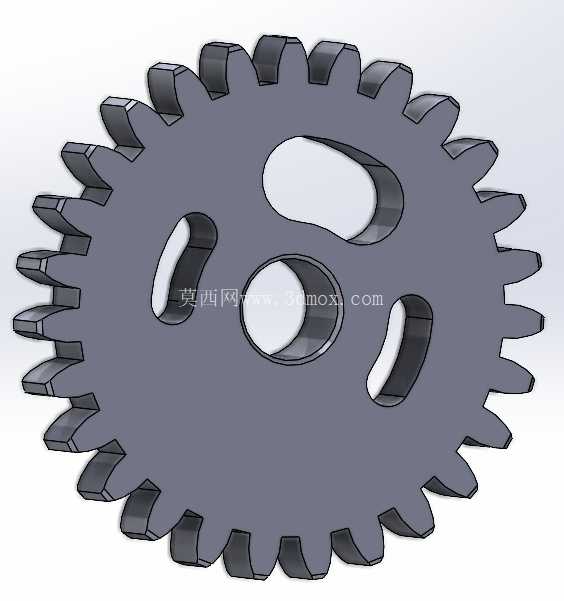

辐板部分均匀开设了三个类椭圆形的减重孔,孔的位置经过受力校核,避开了辐板上应力集中的区域,不会因为开孔导致齿轮整体强度出现大幅下降。减重孔的边缘都做了圆角过渡处理,避免热处理以及传动受力过程中在孔边产生裂纹,同时均匀分布的减重孔也能够作为动平衡的工艺孔,方便齿轮加工完成后进行动平衡校正,尤其对于转速较高的传动场景,经过动平衡校正的齿轮能够大幅降低运转过程中的振动,提升整套传动系统的平稳性。齿部的参数设计遵循通用渐开线圆柱齿轮标准,能够与同模数、同压力角的标准直齿轮完美啮合,不需要做特殊的定制适配,备件替换的通用性极强,设备维护时不需要对啮合副做额外的修配调整,能够大幅缩短设备的停机维护时间。

在安装边界上,这款齿轮的轴向尺寸紧凑,轮毂两端的突出高度经过优化,既保证了与轴的配合长度,又不会占用过多的轴向安装空间,能够适配空间比较局促的紧凑传动箱布局。齿顶圆、齿根圆的尺寸公差按照通用传动级齿轮的精度要求设计,啮合侧隙控制在合理区间,既能够避免热胀冷缩导致的卡齿问题,又不会因为侧隙过大导致传动回程误差超标,适合对传动精度有一定要求但不需要达到精密传动级别的通用机械场景。实际选型使用时,需要根据传递的额定扭矩、工作转速、工况冲击系数来校核齿面接触强度与齿根弯曲强度,确认匹配后再进行安装,安装时要保证两啮合齿轮的轴线平行度符合公差要求,齿面啮合接触斑点分布均匀,运转过程中配合合适的润滑方式,就能够保证长期稳定的传动效果。这类齿轮的结构设计思路,本质是在通用标准直齿轮的基础上做轻量化优化,平衡强度、重量、加工成本三者的关系,不需要采用特殊的加工工艺,使用常规的滚齿、插齿设备就能够完成加工,制造成本与普通实心直齿轮相差不大,但轻量化带来的传动收益十分明显,这也是这类结构在通用机械传动领域被广泛采用的核心原因。
