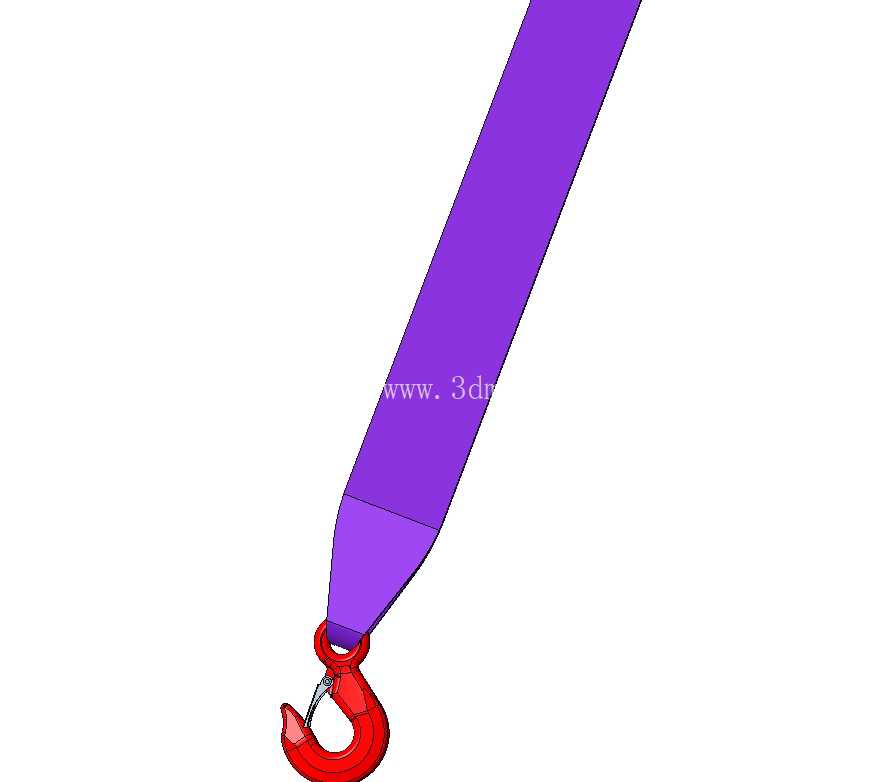

工业起重吊装用紫色织带吊钩结构

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装这类常规起重作业场景里，柔性吊装带搭配末端吊钩的组合，是替代传统钢丝绳吊具的核心选型方向，这套织带吊钩结构的建模，完全围绕实际吊装工况的受力逻辑展开。先从末端的吊钩结构说起，建模时还原了舌片式防脱锁止结构，这个细节是很多入门建模容易忽略的点——实际作业中如果没有防脱舌片，吊装过程中吊点一旦出现小幅晃动，索具就有从吊钩内滑脱的风险，吊钩的曲率半径做了针对性优化，既保证和常规吊耳、卸扣的接触面足够大，避免应力集中割伤吊点接触面，也控制了吊钩自身的重量，不会因为钩体过于笨重增加前端吊具的无效负载。

　　和吊钩连接的织带部分，建模时还原了扁平合成纤维织带的收束形态，织带末端做了梯形收窄处理后和吊钩的挂接环完全贴合，这个结构设计是为了避免织带在挂接位置出现应力集中折痕，实际使用中扁平织带的受力是沿带宽均匀分布的，如果末端收束角度不合理，长期使用会在折痕位置出现纤维断裂，大幅缩短吊具的使用寿命。从安装边界来看，这套吊具结构不需要额外的复杂连接件，吊钩的挂接环内径刚好适配织带末端的环形套，组装时只需要将织带末端套入挂接环后做缝线固定即可，不需要额外的销轴、卡扣类零件，现场更换配件的效率很高。织带的宽度尺寸参考了常规5吨级扁平吊装带的参数，带宽方向的受力面足够宽，接触被吊工件时不会像钢丝绳那样在工件表面留下勒痕，尤其适合吊装表面精度要求高的机加工件、不锈钢板材、涂装完成的设备外壳这类对表面防护有要求的负载。建模过程中特意还原了织带的柔性形态特征，没有做成生硬的刚性直杆，因为实际吊装作业中，柔性织带可以根据被吊物的外形自适应调整贴合角度，在吊装不规则外形的工件时，能更好的贴合工件表面，保证起吊过程中负载重心稳定，不会出现侧滑偏转的问题。

　　吊钩部分的建模做了受力面的加厚处理，钩体的危险截面位置做了圆弧过渡，没有尖锐的棱角，一方面是避免应力集中导致钩体受力断裂，另一方面也防止尖锐边角割伤织带的纤维层，毕竟合成纤维织带一旦被尖锐物割出表层破损，整根吊带的承重能力就会出现断崖式下降。从实际用途来看，这套吊具结构可以适配不同吨位的起重设备，小到车间内的悬臂吊、电动葫芦，大到门式起重机、汽车吊的辅助吊点，都可以搭配使用，相比链条吊具，它的自重更轻，操作人员单人就可以完成挂接作业，不会因为吊具自重过大增加作业人员的劳动强度，同时柔性织带的绝缘特性，也让它可以在部分有带电作业要求的吊装场景中使用，避免导电带来的作业风险。

　　设计过程中没有做多余的装饰性结构，所有的外形特征都围绕受力需求和使用便利性展开，比如吊钩的尖端位置做了小幅度的上翘处理，方便作业人员快速将吊钩挂入吊点孔位，不需要反复调整对位，织带的平直段做了等宽设计，方便日常检查时观察织带表层是否有磨损、纤维断裂的损伤，一旦发现损伤可以及时更换，避免吊装过程中发生断裂事故。从安装适配性来说，吊钩上端的挂接环尺寸可以适配不同宽度的织带规格，只需要调整织带末端的缝线固定长度，就可以匹配不同承重等级的织带，不需要重新开模制作吊钩结构，具备很好的配件通用性，能降低现场的备件储备成本。
