高强度织带配套起重提升吊带环结构

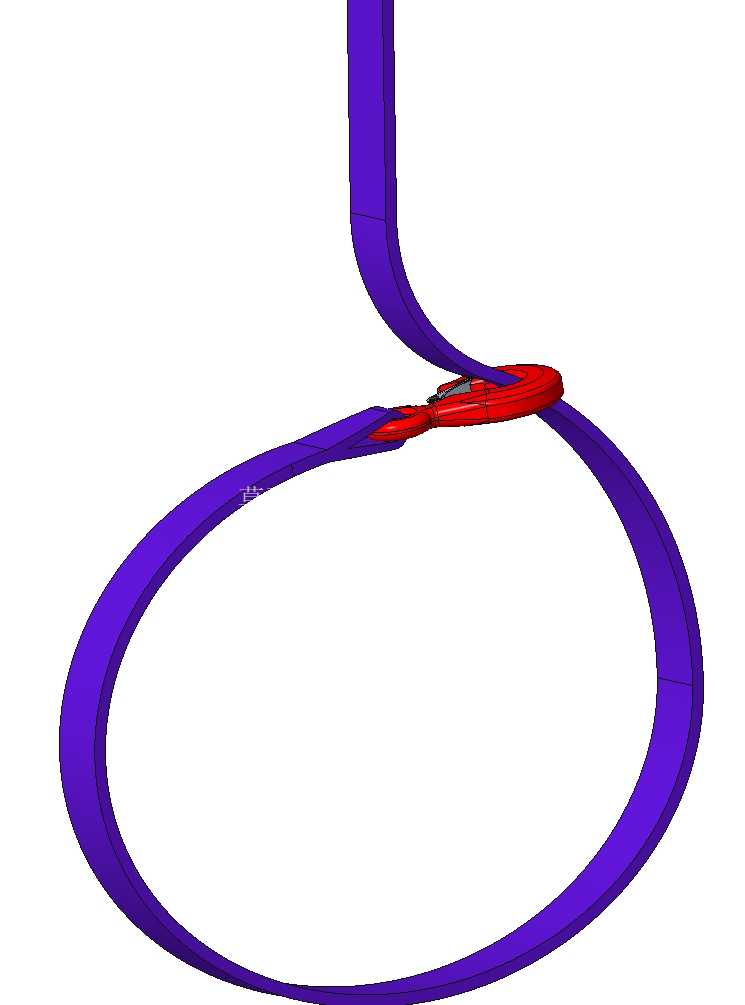

　　在车间重型工件转运、户外设备安装、港口散货吊装这类需要频繁搭配柔性织带完成负载移位的作业场景里，吊带环是衔接织带与起重机吊钩、索具卸扣的核心受力构件，它的结构合理性直接决定了整套吊装系统的负载分布均匀性，也关系到作业过程中织带的磨损速率与吊装安全冗余。这款提升吊带环的设计完全围绕高强度织带的使用特性展开，没有采用传统金属吊环的闭合刚性圆环结构，而是做了适配扁平织带穿绕的开放式环体轮廓，环身的弯曲弧度经过反复校核，完全匹配对应宽度织带的弯折曲率，避免织带在穿绕后出现局部锐角折痕——要知道柔性吊装织带一旦出现局部折痕，折痕位置的纤维抗拉强度会骤降40%以上，长期带折痕作业很容易出现织带突然断裂的风险。从结构受力逻辑来看，这款吊带环的环身截面做了渐变式设计，在与织带直接接触的环体弧段，截面厚度做了适度增加，同时接触表面做了大圆角过渡处理，没有任何尖锐棱边，不会在承重状态下切割织带表面的编织纤维；而在环体与吊钩、卸扣衔接的顶部位置，做了局部加厚的红色限位凸台结构，这个凸台的宽度刚好匹配标准起重卸扣的销轴间隙、以及通用起重机吊钩的钩口宽度，作业时吊环挂入吊钩或卸扣后不会出现横向窜动，避免起吊瞬间因为吊环偏移导致负载重心倾斜。

　　设计过程中首先要明确安装边界：这款吊环是为适配额定载荷下对应宽度的高强度合成纤维吊装带设计的，环身的内圈净空尺寸要保证织带可以双层平顺穿绕，不会出现织带叠压、卡滞的情况，穿绕后织带与环身的接触弧长要覆盖织带宽度的90%以上，才能把吊点位置的集中应力均匀分散到整段织带的接触面上，不会出现局部应力集中把织带勒断的问题。很多现场作业人员之前用普通金属圆环搭配织带吊装时，经常会遇到织带在环身上滑动、吊点偏移的问题，这款吊环在环身与织带接触的弧面做了细微的防滑纹理处理，纹理深度控制在0.2mm以内，既不会因为纹理过深磨损织带纤维，又能增加环身与织带之间的静摩擦力，起吊后织带不会在环身上出现滑移走位，能让负载重心始终保持在吊点的正下方，减少起吊过程中负载的晃动幅度。从实际使用场景来看，这款吊带环既可以搭配单根织带完成中小型工件的垂直起吊，也可以配合多根织带组成成套索具，完成大尺寸异形设备的平衡吊装，比如车间里的机床床身转运、户外的钢结构构件安装、仓储环节的重型货箱移位，都能用到这类吊环。和传统的金属吊环相比，它的环身轮廓做了优化，没有多余的突出结构，存放时不会出现勾挂其他物件的问题，穿绕织带的操作也更便捷，现场作业人员不需要额外借助工具就能快速完成织带与吊环的组装。

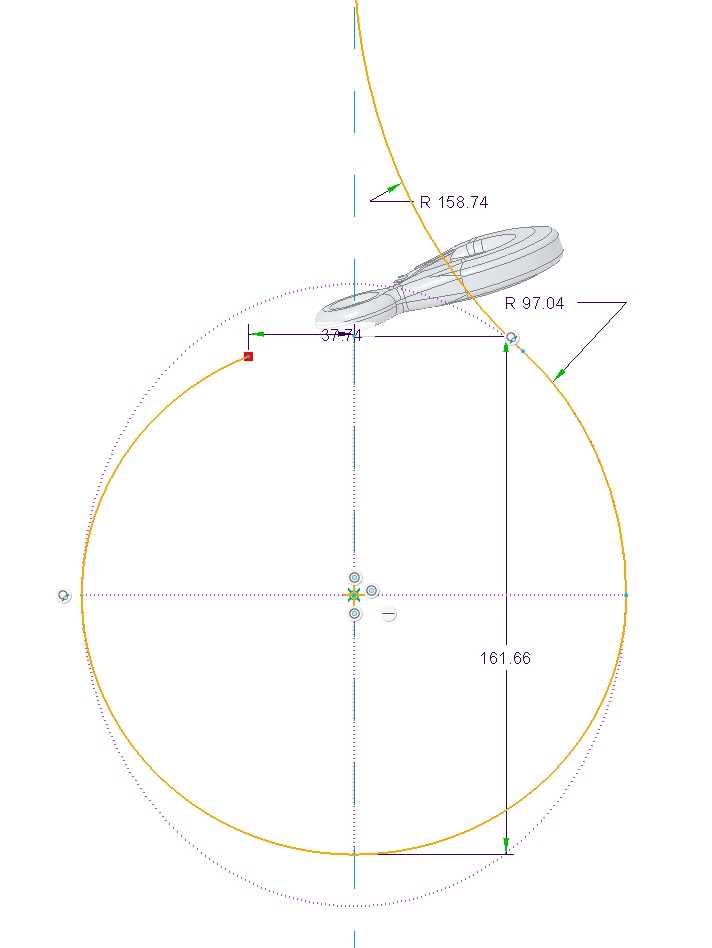

　　在建模过程中，环身的弯曲弧度是重点校核的部分，弧度半径不能过小，否则织带弯折角度太大容易损伤纤维，弧度半径也不能过大，否则会增加吊环的整体尺寸，导致挂入小规格吊钩时出现干涉；同时环身的所有棱边都做了倒圆角处理，圆角半径不小于3mm，完全杜绝锐边接触织带的可能。顶部的限位凸台除了起到防窜动的作用，还能在吊环承受侧向拉力时，避免吊环从吊钩开口处滑脱，凸台的高度经过测算，即使吊环出现15度以内的倾斜，凸台边缘依然能卡在吊钩的钩身内侧，不会出现脱钩的风险。

　　很多吊装事故的诱因都不是构件整体强度不足，而是细节结构设计不合理导致的局部失效，比如吊环棱边割伤织带、吊环在吊钩内窜动导致重心偏移、织带折痕导致纤维断裂，这款吊带环的设计就是从这些现场实际出现的问题出发，每一处结构都对应解决一个实际作业中的痛点，没有多余的装饰性结构，完全围绕承重可靠性、织带保护性、操作便捷性三个核心目标做结构优化。在尺寸边界上，环体的整体外轮廓尺寸要适配常用的手动葫芦、桥式起重机、汽车吊的吊钩尺寸，不会出现吊环挂不进钩口的情况，同时环身的重量控制在合理范围内，现场作业人员单手就能完成摘挂操作，不会因为吊环过重增加作业人员的操作负担。另外，环身的闭合衔接位置做了平滑过渡处理，没有拼接凸起，织带滑过衔接位置时不会出现卡顿，也不会被拼接缝磨损，整个环体的受力路径是连续平滑的，承重时应力不会在衔接位置出现集中，能保证长期反复使用下的结构稳定性。
