船用导缆滚轮结构设计方案

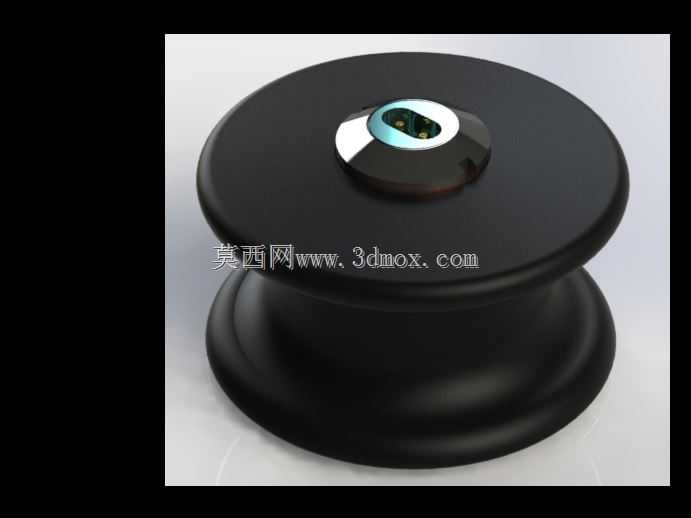

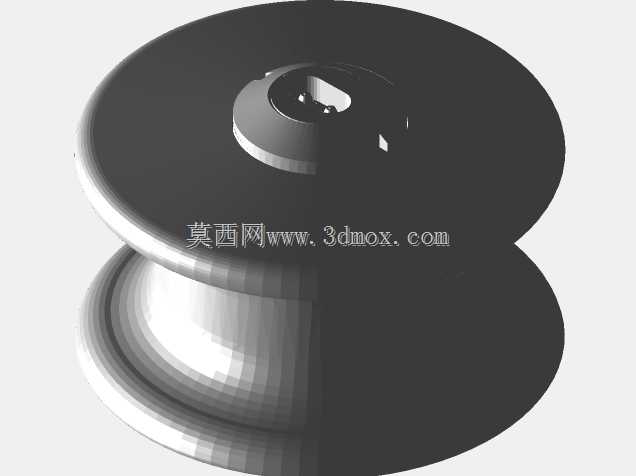

　　在船舶系泊作业场景中，导缆滚轮是承担缆绳导向、载荷传递的核心部件，直接关系到码头系泊、锚泊作业过程中缆绳的受力状态与使用寿命。这款导缆滚轮的设计完全贴合海事作业的严苛工况，整体采用对称式双凸缘轮体结构，轮槽的弧度经过反复校核，能够适配不同直径的化纤缆、钢缆，避免缆绳在导向过程中出现卡滞、偏磨甚至脱出的问题。从结构设计逻辑来看，轮体中部的内凹圆弧槽深度经过精准计算，既保证缆绳在受拉状态下能够自然落入槽底，不会因为船舶受风浪影响产生的横摇、纵摇出现跳缆，又不会因为槽深过大导致缆绳在转向过程中产生额外的弯曲应力，延长缆绳的实际使用周期。轮体顶部的安装轴孔采用同轴度严格控制的通孔设计，孔内预留了轴承安装位，能够适配标准规格的滑动轴承或者滚动轴承，安装时可以直接将滚轮穿装在固定销轴上，销轴两端通过挡板或者开口销锁定，不需要额外设计复杂的连接结构，大幅降低现场安装与后期维护的工作量。从安装边界来看，这款滚轮的轴向尺寸与径向直径经过优化，在保证轮槽有效接触长度满足缆绳转向角度需求的前提下，尽可能压缩了整体占用空间，能够适配多数船舶舷侧导缆孔、系泊桩台的安装间距，不需要对原有船体结构进行大规模改造就可以直接替换老旧的同规格导缆滚轮。

　　轮体的外缘凸缘高度经过反复验算，当缆绳出现最大角度偏斜时，凸缘的侧面能够提供足够的侧向支撑力，避免缆绳滑出轮体直接摩擦船体结构或者安装座，减少船体结构的磨损与缆绳的意外损伤。在实际作业过程中，导缆滚轮需要承受缆绳传递的动态载荷，包括风浪流作用下船舶的交变拉力、靠离泊过程中的瞬时冲击载荷，因此轮体的壁厚设计采用了等强度思路，在轮槽受力最大的中部区域适当增加壁厚，而在非主要受力的凸缘外缘区域做了合理的减薄处理，在保证整体结构强度满足海事规范要求的前提下，尽可能降低滚轮自身重量，减少安装座的承载负担。轴孔与轮体外圆的同轴度公差控制在较高精度等级，保证滚轮转动过程中不会出现偏心晃动，减少轴承的不均匀磨损，延长整套部件的维护周期。

　　针对海事环境高盐雾、高湿度的腐蚀特性，轮体的外形设计尽可能减少了容易积留积水、积盐的死角，所有棱边都做了圆弧过渡处理，既避免尖锐棱边划伤缆绳表面，也方便后期做防腐涂层施工时能够均匀覆盖所有表面，减少腐蚀隐患。在缆绳转向角度较大的作业场景下，滚轮的转动灵活性直接影响缆绳的受力均匀性，这款滚轮的轴孔端面与安装座的接触区域预留了垫片安装间隙，可以根据实际安装需求调整垫片厚度，避免轮体端面与安装座直接摩擦产生卡滞，保证在大载荷下滚轮依然能够灵活转动，让缆绳在收放过程中能够顺畅通过导向位置，不会因为滚轮卡滞导致缆绳局部受力过大出现断丝、断股的问题。

　　从选型适配角度来看，这款滚轮的尺寸参数符合挪威海事标准的相关要求，能够适配满足该标准的系列化系泊配件，在海工平台、远洋运输船舶、港作拖轮等不同类型的海事装备上都可以适用，既可以用于新造船的系泊系统配套，也可以作为在航船舶备件替换原有磨损超标的导缆滚轮。设计过程中还充分考虑了缆绳的磨损特性，轮槽的表面粗糙度控制在合理范围，既不会因为表面过于粗糙加速缆绳表面的磨损，也不会因为表面过于光滑导致缆绳与轮槽之间摩擦力不足出现打滑，保证缆绳在受拉状态下能够带动滚轮同步转动，将滑动摩擦转化为滚动摩擦，大幅降低缆绳的磨损速率。
