单梁悬挑式错步钢楼梯结构设计

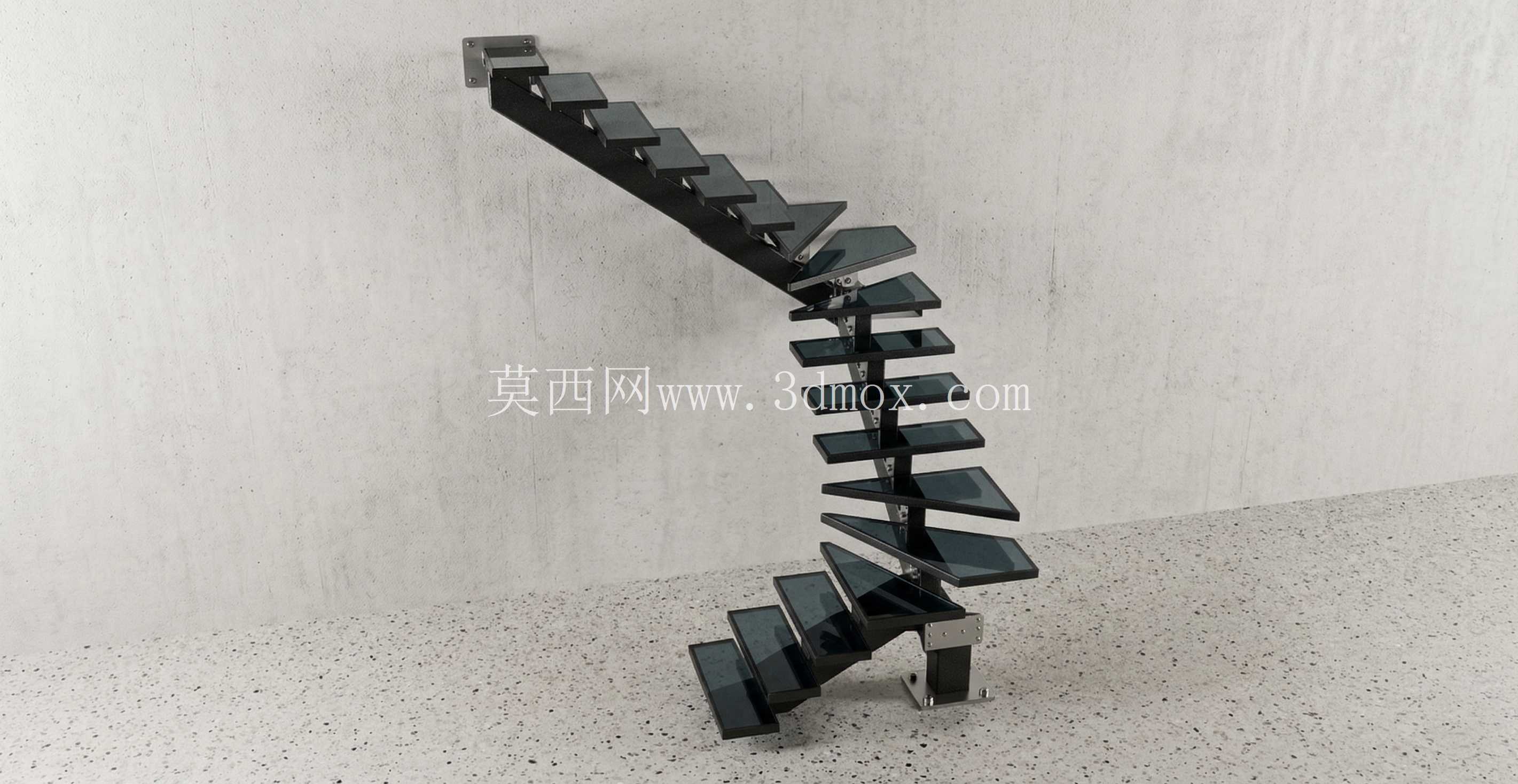

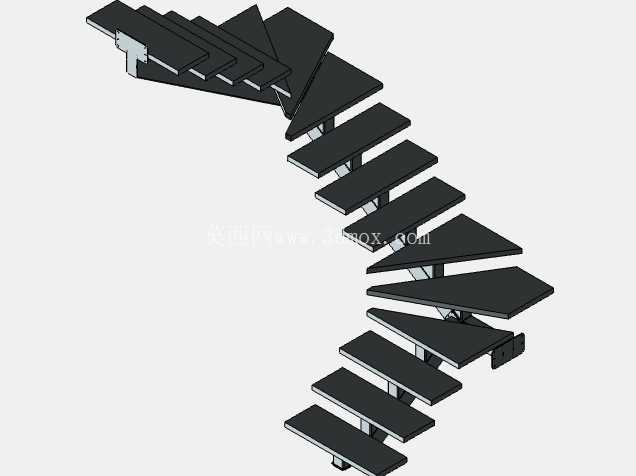

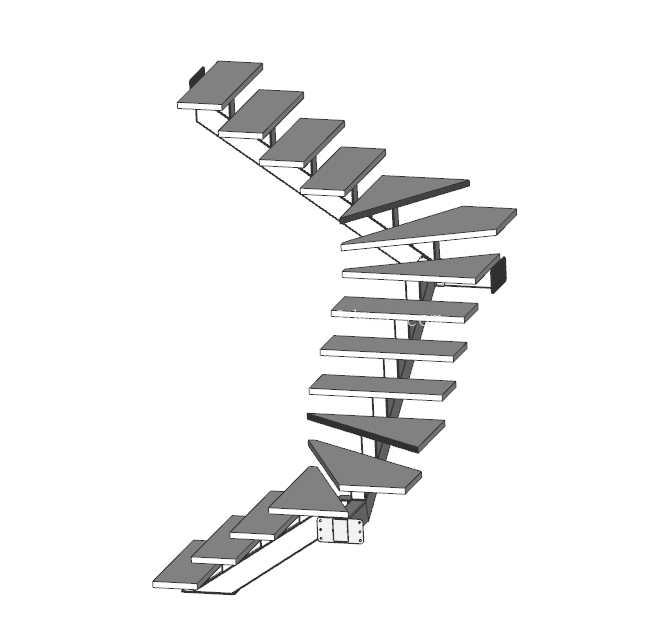

　　这款错步悬挑钢楼梯主要适配于loft空间改造、小型工业建筑夹层、设备检修平台的垂直通行场景，区别于传统双梁楼梯的厚重结构，单中梁的支撑形式能最大化释放梯段下方的可用空间，在层高有限、横向安装宽度不足的场景下，比常规直跑楼梯节省近40%的水平投影占地面积。从结构受力逻辑来看，踏步板采用交错悬挑的布置方式，每块踏步板仅承担单侧通行的荷载传递，单块踏步的有效踩踏宽度控制在合理区间，既满足成年人正常行走的脚面放置需求，又通过错列排布压缩了梯段的整体横向尺寸。中梁采用变截面的型钢焊接结构，沿梯段走向的截面高度随弯矩分布调整，在梯段上下端与建筑结构连接的支座位置做了加劲肋补强，避免集中荷载作用下的梁端变形。

　　踏步板与中梁的连接采用焊接加螺栓定位的组合方式，安装时先通过螺栓完成踏步的位置校准，再进行满焊固定，既能保证安装精度，又能传递踏步上的竖向荷载与水平扭力。从安装边界来看，梯段上端通过预埋钢板与上层结构梁或楼板固定，下端设置可调式支撑脚，可适配地面15mm以内的标高误差，不需要在现场做大规模的混凝土基础施工，整体安装工期比传统混凝土楼梯缩短70%以上。踏步板表面预留了防滑条安装槽，后期可根据使用场景加装橡胶防滑条或金属防滑纹，适配工业厂区、商用空间、家装改造等不同场景的防滑需求。设计过程中对梯段的整体挠度做了控制，在满布活荷载的工况下，梯段最大挠度控制在跨度的1/400以内，避免行走过程中出现明显的晃动感。

　　踏步的竖向步距按照人体工程学参数设置，行走时的抬脚高度符合日常通行的舒适区间，不会出现步距过大导致的行走疲累问题。梯段的侧边没有额外的遮挡结构，可根据后期需求加装玻璃护栏、金属栏杆或者钢丝拉索护栏，适配不同的装修风格。在钣金加工层面，每块踏步板都做了折边补强处理，踏步边缘的折边高度根据踏步悬挑长度调整，悬挑长度越大的位置折边高度越高，避免踏步板在长期荷载作用下出现边缘下挠变形。中梁上的踏步连接位在工厂预制阶段就完成了定位打孔与焊接基准线标记，现场安装不需要额外做放线定位，只需要按照标记位置依次固定踏步即可，大幅降低了现场安装的技术门槛。

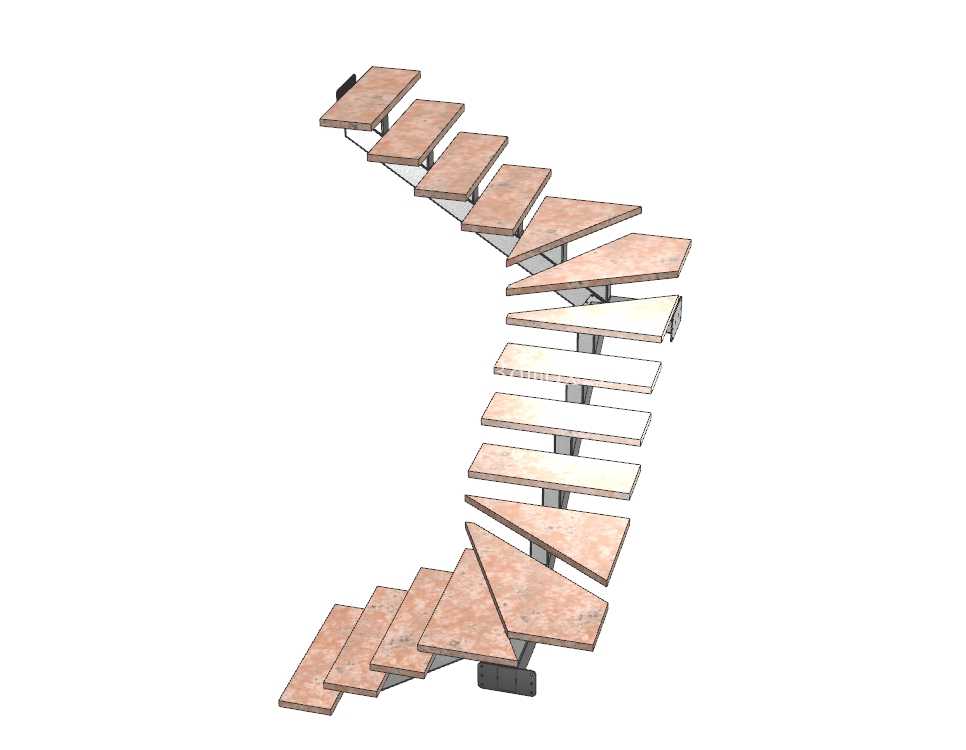

　　针对工业检修场景的使用需求，踏步板可更换为花纹钢板材质，提升油污、积水场景下的防滑性能；针对家装场景，可在踏步板表面加装木质饰面板，提升踩踏的脚感与视觉效果。梯段整体的运输采用分段式设计，长度超过3米的梯段可拆分为2-3段，通过法兰盘在现场拼接，解决了狭小空间内的大件运输与上楼难题。拼接位置的法兰盘采用内六角螺栓固定，拼接完成后螺栓头不会突出构件表面，不会影响后期护栏与饰面的安装。在受力传递路径上，踏步板承受的竖向荷载首先传递到中梁，再通过中梁传递到上下两端的支座结构，最终传导到建筑主体结构上，整个传力路径简洁明确，没有多余的受力冗余构件，在保证结构安全的前提下最大化控制了整体自重，比同等跨度的传统钢楼梯自重降低30%左右，对建筑主体的荷载要求更低，适配更多老旧建筑改造的荷载限制条件。
