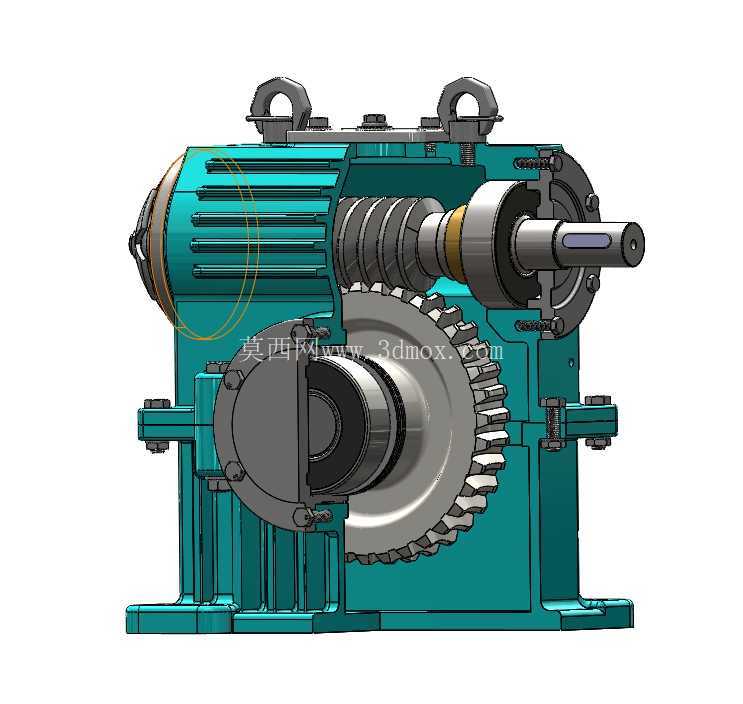

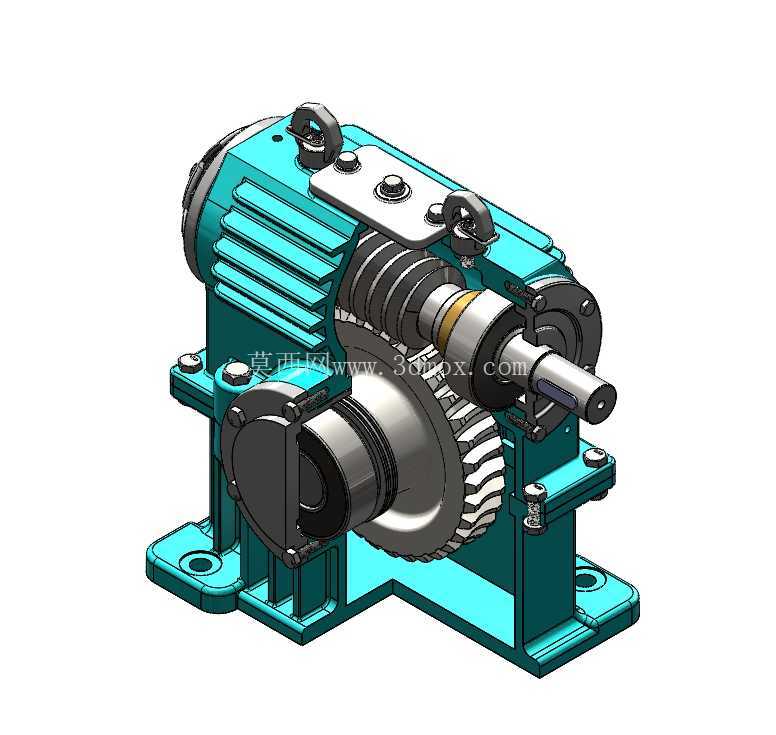

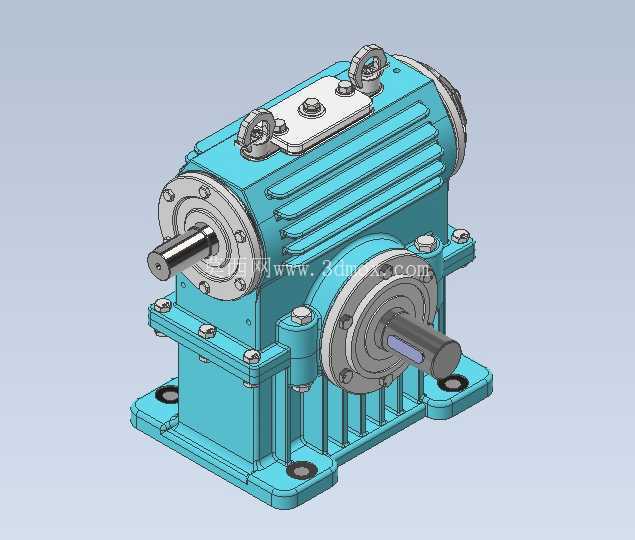

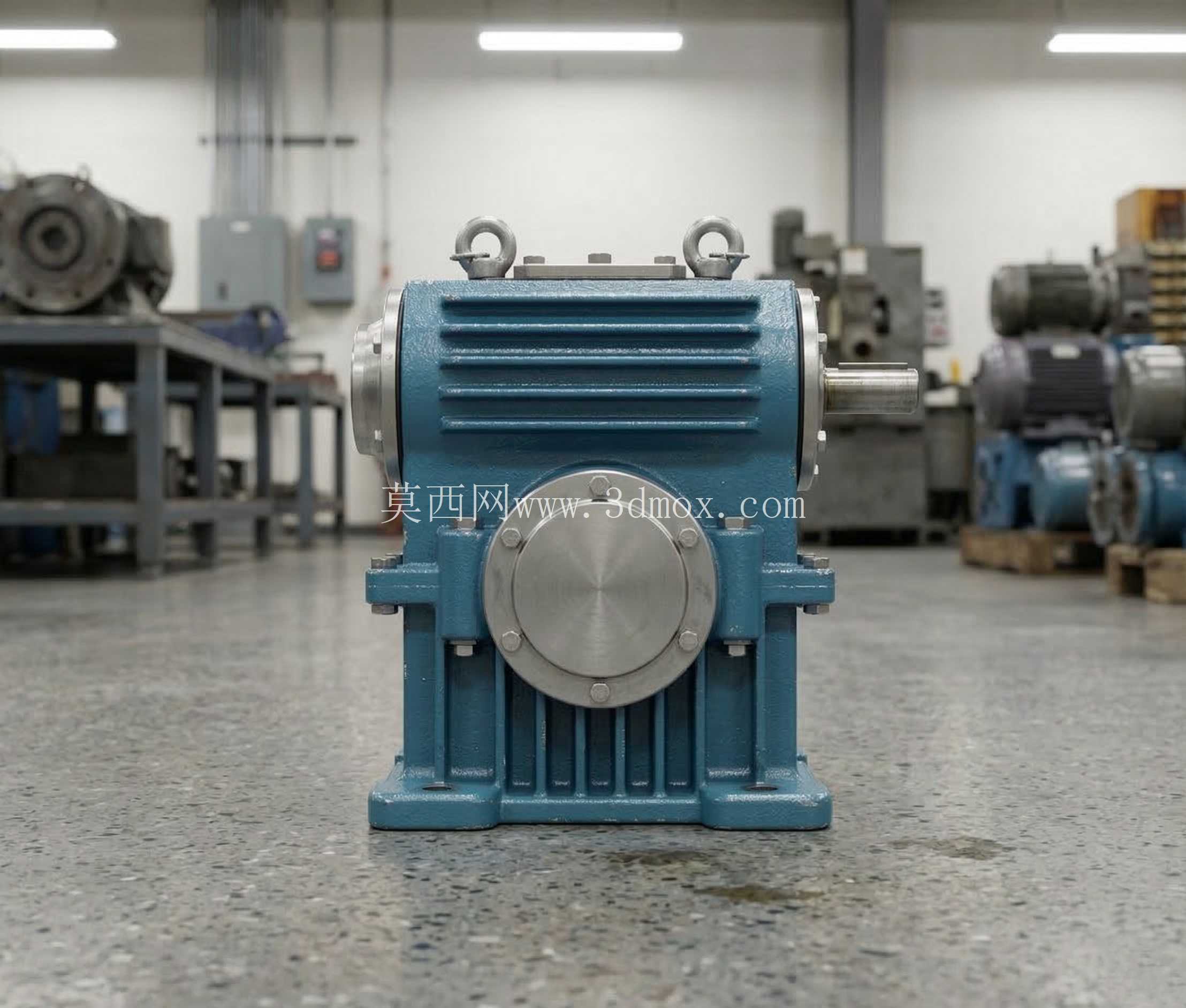

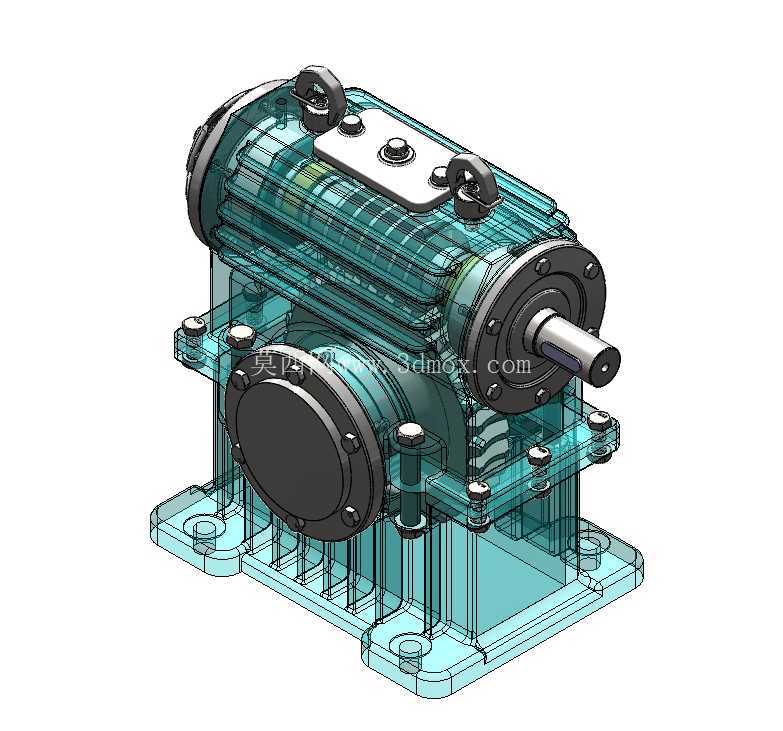

在冶金生产线的辊道驱动、矿山输送设备的动力端、港口起重机械的回转机构里,这类铸铁壳体的蜗轮蜗杆减速箱始终是动力匹配环节的核心部件,它承担着把原动机输出的高转速低扭矩动力,转化为作业端需要的低转速大扭矩动力的核心作用,很多重载工况下,设备运行的稳定性、负载耐受能力,很大程度上由减速箱的结构设计合理性决定。从结构设计逻辑来看,这类减速箱采用单级蜗杆蜗轮啮合的传动形式,蜗杆作为主动件布置在箱体上部的横向轴位,蜗轮作为从动件与输出轴同轴布置在箱体中部腔室,这种正交轴的传动布局,能够在极小的空间内实现大传动比的动力转换,相比平行轴齿轮减速结构,同等传动比下的箱体体积能缩小40%以上,非常适合安装空间受限、同时需要大扭矩输出的工业场景。

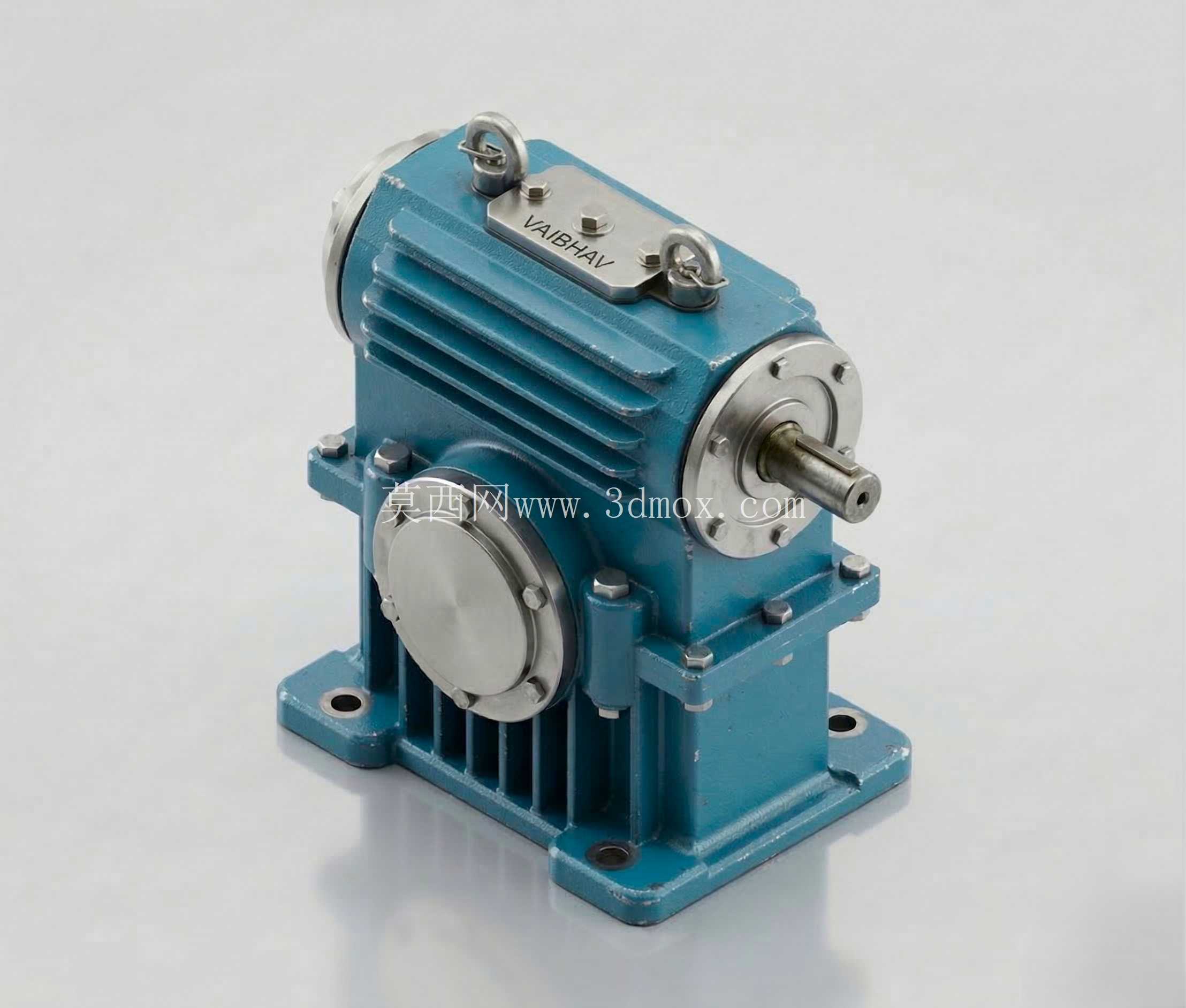

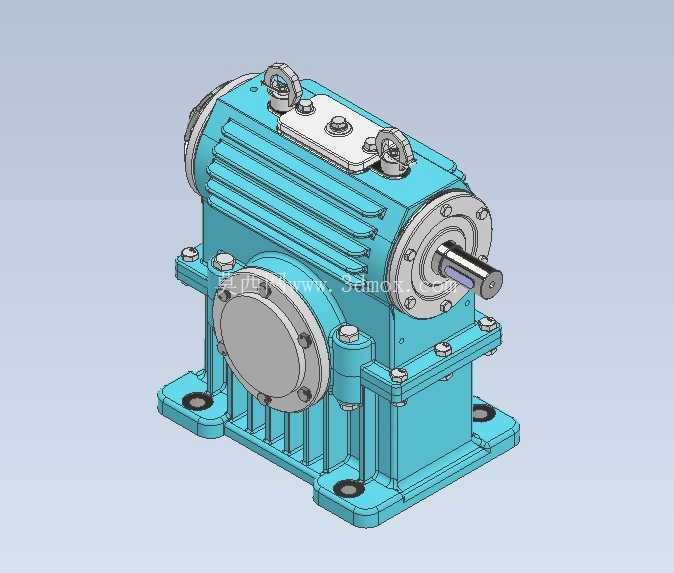

箱体采用高强度灰铸铁一体铸造成型,外部设计的横向散热筋并非装饰结构,而是针对蜗轮蜗杆传动啮合过程中产生的摩擦热设计的散热结构,连续重载运行时,热量可以通过筋片增大的散热面积快速传导到外部空气中,避免箱体内润滑油温度过高导致粘度下降,引发齿面磨损加剧、密封件老化失效的问题。箱体顶部设置的两个吊环是安装检修时的承重结构,设计时已经做了载荷冗余校核,单只吊环的承重能力即可满足整箱吊装的载荷要求,现场安装时不需要额外制作吊具,直接通过吊环即可完成整箱的移位、对位安装。

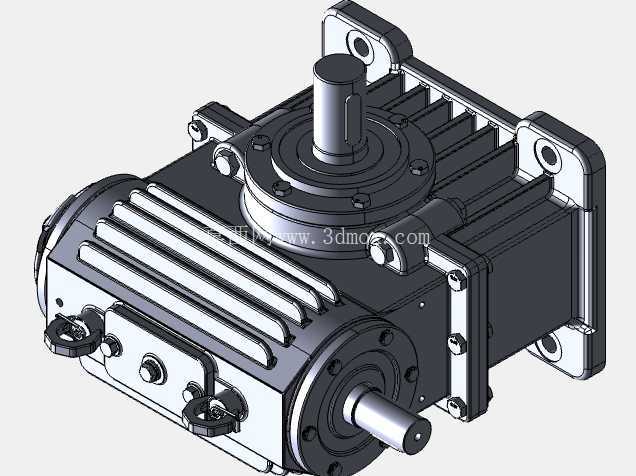

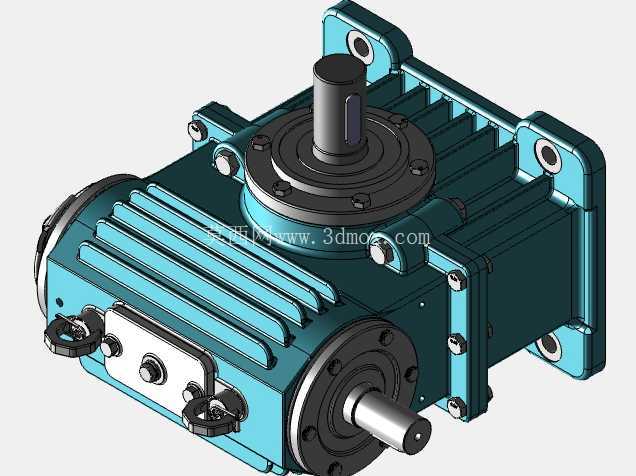

输入轴与输出轴均采用双圆锥滚子轴承支撑,能够同时承受径向载荷与轴向载荷,适配正反转、冲击负载的工况需求,轴承位的密封采用双唇口骨架油封,能够有效阻止箱体内润滑油泄漏,同时阻挡外部车间环境中的粉尘、切削液、金属碎屑进入箱体内部,避免润滑油污染导致的齿面磨粒磨损。从安装边界来看,箱体底部的安装脚采用一体化铸造成型,安装孔位按照通用工业减速箱的安装尺寸规范设计,能够直接适配多数现有工业设备的安装基座,不需要对原有设备的底座做额外改造;输入轴、输出轴的轴伸尺寸、键槽规格均符合通用传动件的配合标准,现场装配时可以直接匹配标准联轴器、链轮、齿轮等传动连接件,不需要额外加工定制连接部件。
在实际选型应用中,这类减速箱的自锁特性是很多工况选择它的核心原因——当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具备反向自锁能力,也就是只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆转动,这个特性应用在起重、提升类设备上时,能够在动力中断的情况下自动锁止输出轴,避免负载下坠引发安全事故,不需要额外加装机械制动机构,简化了整套设备的传动结构。建模过程中需要重点关注的结构细节包括:蜗杆与蜗轮的啮合侧隙控制,侧隙过大会导致传动反向冲击大、定位精度差,侧隙过小则会导致润滑脂无法进入啮合面,加剧齿面磨损;箱体内腔的油位高度设计,要保证蜗轮下部轮齿能够浸入润滑油中,转动时可以将润滑油带到啮合面与轴承位实现飞溅润滑,同时油位不能过高,避免搅油阻力过大引发不必要的功率损耗;箱体合箱面的平面度公差需要严格控制,合箱面处设计的密封槽在装配时涂覆密封胶,能够保证箱体的密封性能,避免运行过程中出现渗油问题。在生产线的长期运行场景中,这类减速箱的维护点非常明确:定期观察油标位置检查润滑油存量,按照运行周期更换符合粘度要求的工业齿轮油,定期检查油封部位是否有渗油迹象,检查安装螺栓的预紧力是否达标,只要做好基础维护,这类铸铁壳体的蜗轮蜗杆减速箱可以在重载工况下实现数万小时的无故障运行,是工业传动领域应用非常成熟的可靠部件。
